Подъем каждой платформы осуществляется за счет работы гидроцилиндров. Синхронизация осуществляется механически через ось, проходящую через опоры со стороны гидроцилиндров, или через гидравлическую связь между цилиндрами подъема.
Управление подъемника осуществляется пультом управления который имеет четыре кнопки:
-
Главный выключатель;
-
Опускание;
-
Подъем;
-
Блокировка.
Работа подъемника.
Подъем:
Главный выключатель в положении 1. нажимаем кнопку подъем и удерживаем ее до тех пор пока платформа на которую установлен автомобиль не поднимутся на ту высоту на которой можно будет осуществить мероприятия по снятию колес.
Блокировка:
Нажимаем на кнопку управления можно заблокировать платформу на любой высоте необходимой для проведения работ.
Опускании:
Нажимаем на кнопку опускание на пульте управления подъемника. Прежде всего платформы подъемника поднимутся вверх на некоторое расстояние и только затем начнут опускаться.
Аварийное опускание (без использования напряжения):
Поднимаем обе платформы подъемника. Механические стопоры разблокируются, чтобы они не заблокировались подлаживаем под них подходящие шайбы чтобы не заблокировались.
2.2 Техническая характеристика подъемника
В таблице 1 приведена техническая характеристика ножничного подъемника.
Таблица 1 - Технические характеристики ножничного подъемника
| Грузоподъемность, кг | 2700 |
| Высота подъема, мм | 500 |
| Заездная высота, мм | 100 |
| Длина платформы, мм | 1530-1880 |
| Электрическая мощность, кВт | 1,5 |
3. Проверочные расчеты
3.1 Силовой расчет

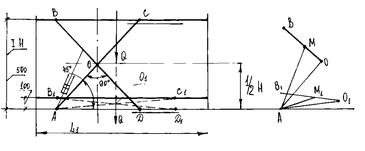

Рассмотрим схему 1:
Схема 1.
В исходном (нижнем) положении платформа поднята над уровнем осей А и Д на 100 мм.
В верхнем положении высота подъема платформы 500 мм.
Оси А и Д находятся на уровне пола, поэтому высота подъема автомобиля над полом 500 мм.
Рассмотрим
и АМО.
Схема 2.
По условию АО=
=ОВ=
=353 мм.
О1К составляет 50 мм при нижнем положении подъемника, когда платформа ВС находится на расстоянии 100 мм плоскости N-N
Из рассмотрения подъемника в верхнем положении
AO=AC/2=H/2
=0,25/21.41=0,1765м;
ОМ=АО/3=0,1765/3=0,059 м;
Расчет длины гидроцилиндра:
(1)
где ОМ = 0,059 м,
АО = 0,176 м.
Тогда:
.
3.2 Расчет гидроцилиндра
Усилие на штоке гидроцилиндра при подаче масла в поршневую полость:
(2)
р – давление масла в подъемниках р=20 МПа
тогда:
Из стандартного ряда принимаем диаметр цилиндра равный 100 мм.
Перерасчитываем давление, необходимое для обеспечения усилия 27000 Н принятым цилиндром (D=100 мм).
Диаметр штока рассчитывается по формуле (3):
(3)
Тогда:
Толщина стенок гидроцилиндра рассчитывается по формуле (4):
(4)
где
-толщина стенки;
- пробное давление, составляет 1,6 МПа;
-предел текучести материала, составляет 60 МПа;
- коэффициент запаса прочности, составляет 3,
-коэффициент прочности, составляет 1.
Тогда:
Толщина плоского донышка, рассчитывается по формуле (5):
(5)
где
-давление жидкости, составляем 1,6 МПа;
-допустимое напряжение на растяжение, составляет для материала донышка гидроцилиндра 60.
Тогда:
3.3 Расчет пальца гидроцилиндра
В шарнирных пальцах крепления гидроцилиндра к поперечине подъемника и основанию подъемника сила давления F вызывает деформацию сдвига (среза) по двум плоскостям и деформацию смятия. Обычно сопротивление стали деформации сдвига ниже, чем смятие. Поэтому, последней пренебрегают и палец рассчитывают только на сдвиг.
Из условия прочности на сдвиг имеем:
где Qn-поперечная сила в плоскостях сдвига шарнирного пальца, Н;
n- количество плоскостей сдвига, n=2;
А- площадь поперечного сечения пальца,
где
- допустимое напряжение на сдвиг, = 90 МПа.
Из условия прочности найдем диаметр шарнирного пальца:
.
Стандартные диаметры цилиндрических деталей равны 23 и 24 мм.
Выберем из них сечение, удовлетворяющее условию прочности и экономичности:
При d1= 23 мм:
При d= 24 мм:
Максимальное касательное напряжение
больше допустимого напряжения на сдвиг на:
Оба диаметра удовлетворяют условию прочности, поэтому принимаем 24 мм.
4. Мероприятия по технической эксплуатации подъемника RAV 1400 А
-
Монтаж оборудования
4.1.1 Подготовка пола к установке подъемника
Подъемник должен быть установлен на пол, выдерживающий нагрузку в 4 кН. Требования к установке:
-
Бетон армированный марка не ниже М350;
-
Армирование 4-6 мм, ячейка 150х150 мм;
-
Бетон должен выдерживать нагрузку не ниже 1,3 кг/см²;
-
Минимальная площадь для установки подъемника 5,0х2,5 м;
-
Допуск на высоту точек крепления к полу должен быть не более ±5 см.
4.1.2 Проверка напряжения
Нужно убедиться, что напряжение в сети соответствует напряжению питания подъемника. Если напряжение не совпадает, нужно переподключить обмотку.
4.1.3 Подключение к питающей сети
Минимальные требования к мощности электросети 3/380 (в/Гц).
Минимальное сечение кабеля 4 мм², кабель четырехжильный (3 ~ и заземляющий провод).
4.1.4 Подключение кабелей
Установить питающий кабель через клеммник в стороне пульта управления и присоединить к выпадному щитку.
Проверить, чтобы перемычка была подключена в терминал, она блокирует датчик давления и выключатель верхнего положения.
Нужно включить электропитание; повернуть главный выключатель, нажать кнопку подъем и проверить направление вращения электродвигателя, если направление вращения не совпадает со стрелкой на корпусе электродвигателя, необходимо переподключить две фазы на электродвигателе.
4.1.5 Подключение пневмолинии
Максимальное давление в системе 10 Бар.
Необходимо поднять платформу подъемника на высоту 50-60 см., установить тройники с трубками цилиндра механического отключения. При подключении необходимо соблюдать цвета трубок.
4.2 Основные неисправности и методы их устранения
Основные неисправности и методы их устранения приведены в таблице
Таблица 2- Основные неисправности и методы их устранения
| Вид неисправности | Вероятные причины | Метод устранения |
| 1 | 2 | 3 |
| Подъемник не работает | Неисправен один из гидроцилиндров | Снять гидроцилиндр, разобрать и провести необходимый ремонт. |
| Течь в соединениях трубок гидросистемы | Ослабление соединений | Подтянуть накидные гайки. Ослабить затяжку гайки и, поправив наконечник в конце трубки затянуть гайку. |
| При ходе штока не создается необходимое давление, фиксируемое манометром | Ослабление затяжки манжет гидроцилиндров. Разрегулировка предохранительного клапана | Затянуть болты, отрегулировать клапан золотника. |
| Течь из под крышки гидроцилиндра | Ослабление затяжки болтов или износ прокладки крышки | Подтянуть стяжные болты или отвернуть гайки крышки и сменить прокладку. |
| Насос не развивает давления | Неисправность насоса | Заменить насос новым |
4.3 Разработка технологического процесса разборки – сборки сборочной единицы
Для разработки технологического процесса разборки моторной стойки составим укрупненную схему разборки (лист 3, функциональная схема разборки моторной стойки). Схема строится в направлении слева направо и начинают с условного обозначения оборудования – стойка моторная. Условные обозначения отдельных деталей располагают вверху, групп (подгрупп) – снизу по направлению схемы разборки в последовательности снятия их со стойки.
4.4 Технологический процесс восстановления штока
Основными неисправностями штока гидроцилиндра являются износ резьбы под гайку крепления поршня, износ поверхности под поршень и рабочей поверхности штока, износ отверстия под втулку.
Способы восстановления неисправностей:
-
Износ резьбы восстанавливается вибродуговой наплавкой;
-
Износ поверхностей под поршень восстанавливается электролитическим наращиванием;
-
Износ отверстия под втулку восстанавливается электролитическим наращиванием.
Схема технологического процесса восстановления штока:
005 Моечная
010 Дефектовочная
015 Шлифование
020 Обезжиривание
025 Электролитическое наращивание
030 Контрольная
035 Наплавочная
040 Контрольная
045 Токарная
050 Контрольная
055 Шлифование
060 Контрольная
070 Резьбонарезная
075 Контрольная
В качестве оборудования для мойки принимаем струйную машинную установку ОМ-4267. Наиболее активным из СМС (синтетическое моющее средство) является Лобомид – 203 (Россия), которое содержит в себе компоненты: кальцинированная сода 50%; триполифосфат натрия - 30%; метасиликат натрия 10%.
Целью дефектации деталей является определение их технического состояния и сортировка на соответствующие группы: годные, подлежащие восстановлению и негодные. Результаты дефектации и сортировки используются для определения коэффициентов годности и распределения деталей по маршрутам восстановления. Детали, требующие ремонта, после определения маршрута восстановления поступают на склад деталей, ожидающих ремонта и далее на соответствующие участки восстановления.
Целью шлифования является восстановление правильной геометрической формы и требуемой шероховатости.
Обезжиривание детали производится в щелочном растворе с последующей промывкой детали в воде. Тонкие пленки растворенных жиров и масел, остающихся на детали после обезжиривания и испарения растворителей, удаляются протиркой венской известью (СаО,MgO). После протирки остатки извести смываются холодной проточной водой. Равномерный сток воды с поверхности детали без образования отдельных капель указывает на то, что поверхность обезжирена качественно.
Электролитическое наращивание. Электролитическое наращивание состоит из трех этапов: 1) наращивание поверхности под поршень; 2) наращивание рабочей поверхности штока; 3) наращивание отверстия под втулку. Электролитическое железо получают из электролитов (г/л): хлористое железо 300-350, соляная кислота 1-3. коэффициент выхода по току 85-95%. В качестве анодов применяют стержни или пластины из малоуглеродистой стали Ст 0,8 или Ст10.
Наплавка. Для восстановления применяют автоматическую дуговую наплавку под слоем флюса. Шток при наплавке совершает вращательное движение, а наплавочная головка- поступательное. При этом электродная проволока подается с некоторым смещением от зенита наплавляемой поверхности в сторону, противоположную вращению детали. Это предотвращает стекание жидкого металла сварочной ванны. Электродная проволока для стали Ст35 принимается диаметром 1 мм. Температура плавления флюса должна быть на 200-300° С ниже температуры плавления металла. Принимаем флюсы АН-348А, АМК-18. режимы наплавки устанавливаем: напряжение холостого хода 30-36В , рабочее 23-28 В.
Токарная. В этой операции необходимо произвести расточку поверхностей.
Эта операция состоит из двух переходов:
-
Обработка поверхности под резьбу до Ø 28 мм;
-
Обработка поверхности под втулку до Ø 24 мм.
Шлифование состоит из двух переходов.
-
Шлифование поверхности под поршень до Ø50 мм;
-
Шлифование рабочей поверхности до Ø50 мм.
Резьбонарезание. Нарезание резьбы М28;
Контрольная. Производится проверка полученных размеров.
Заключение
В результате выполнения курсового проекта был выполнен проверочный расчет автомобильного шиномонтажного электрогидравлического подъемника.
В общем разделе были описаны: классификация, назначение и техническая характеристика автомобильного подъемника; устройство и принцип действия проектируемого подъемника.
В конструкторском разделе произведен силовой расчет подъемника, где были рассчитаны: длина гидроцилиндра Lц=180 мм, диаметр гидроцилиндра D=100 мм, диаметр штока d=50 мм, толщина стенок гидроцилиндра S=6 мм, толщина плоского донышка S=7 мм. Также произведен расчет пальца гидроцилиндра.
В технологическом разделе рассмотрены вопросы монтажа и подготовки подъемника к работе; общие сведения о техническом обслуживании. Приведена схема разборки стойки и восстановление штока гидроцилиндра автоподъемника.
Библиографический список
1 Технологическое оборудование для технического обслуживания и ремонта легковых автомобилей, Справочник, - М.: "Транспорт" 1988 г, - 311 с.
2 В.И. Анурьев. Справочник конструктора-машиностроителя, т. 1,2, изд. 5-е, перераб. и допол., - М.: "Машиностроение" 1978 г, - 258 с.
3 С.А. Чернавский и др. Курсовое проектирование деталей машин: Учеб. пособие для техникумов – М.: "Машиностроение" 1979, - 351 с.
4 И.В. Болгов. Технология ремонта оборудования предприятий бытового обслуживания населения: Учебник для втузов. – М.: "Легкая и пищевая промышленность" 1983. – 248 с.
5. Г.С Писаренко. Сопротивление материалов: 5-е изд.; перераб и доп –к.: Вища шк., 1986,-775 с.
