21

Рисунок 10 Пусковой гидротрансформатор

Рисунок 11 Маршевый гидротрансформатор

На основании вышепредставленных графиков заполняем таблицу 2. Момент дизеля М’_Д и его обороты n’_Д, соответствующие точкам пересечения, будут в дальнейшем использоваться для расчетов.

22

2.7 Определение скорости перехода и передаточных чисел механической части

Начнем расчет с гидроаппарата, который работает при максимальной скорости.

Р

23

абота на втором гидроаппарате. Общее передаточное число передачи от дизеля до колес, обеспечивающее максимальную скорость тепловоза при работе на втором гидроаппарате найдем по формуле:

_,

_{где nД max=885 мин-1,}

_{Dк=1,05м, Vmax=40км/ч.}

_u2=4,37.

_{Передаточное число механической части передачи}

_,

_{где uminга2=1/imaxга2, imaxга2 определяется по приведенной характеристике третьего гидроаппарата. Для гидротрансформатора imaxга2=0,85.}

_{uмех2 =7,43.}

_{Передаточное число механической ступени скорости в передаче тепловоза , uст2=0,874}

_{, V2-1=20,9км/ч}

Работа на первом гидроаппарате. В тепловозе ТГМ6 применяются два гидроаппарата (гидротрансформатора) с одинаковыми характеристиками, тогда u_мех1≠u_мех2.

_u1=8,39

_{Передаточное число механической части , uмех1=7,55.}

_{Передаточное число механической ступени, обеспечивающей скорость 0≤V1≤ V1-2: , uст1=0,89.}

2

24

.8. Расчет тягово-экономических характеристик тепловоза

Крутящий момент на колесах тепловоза, Н*м

M_ki=M’_дiu_прu_гаiu_мехiη_гаiη^z1_цη^z2_kη_кп,

где M’_Дi- момент дизеля с учетом затрат на вспомогательные нужды,

η^z1_ц-КПД цилиндрических зубчатых колес

η^z2_k-КПД конических зубчатых колес

η_кп-КПД карданной передачи

Касательная сила тяги, Н

_{Fki=2Mki/Dk=AM’Дiuгаiηгаiuмехi,}

_{где А=2uпрηz1цηz2kηкп/Dk постоянная величина}

_{Скорость движения, км/ч}

_,

_{Касательная мощность, кВт}

_,

_{Мощность дизеля, кВт}

_{КПД передачи}

η_пi =η_гаiη^z1_цη^z2_kη_кпη_сп

_{Часовой расход топлива, кг/ч}

_Gei=Pдige,

_{где ge- удельный расход топлива на единицу мощности дизеля, берется для каждого гидроаппарата в зависимости от nД по размерному графику расхода топлива.}

_{КПД тепловоза}

_,

_{где Qн=10300ккал/г- низшая теплопроизводительность дизельного топлива.}

_{Заполним таблицу 3 с использованием приведенных выше формул.}

Т

25

аблица 3.Расчетные данные для построения тягово-экономических характеристик тепловоза

№ гидро- аппарата	i	M’Д	n’Д	Мк	Fк	V	Pк	РД	Gт	ηп	ηт
I uмех1= 7,55	0,1	7552	856	69148	131711	4,5	163,8	716,4	152,53	0,24	0,09
	0,2	7522	870	68873	131187	9,1	331,6	725,2	154,99	0,49	0,18
	0,3	7507	878	61404	116960	13,8	447,5	730,4	156,46	0,65	0,24
	0,4	7490	886	53493	101891	18,5	524,5	735,4	157,91	0,76	0,28
	0,45max	7483	889	50550	96285	20,9	559,5	737,2	158,44	0,81	0,30
II uмех2= 7,43	0,45min	7500	881	50665	96504	20,7	555,7	732,2	156,99	0,81	0,30
	0,6	7494	883	38883	74063	27,7	570,0	733,3	157,31	0,82	0,31
	0,7	7491	885	34099	64950	32,4	584,5	734,7	157,70	0,84	0,31
	0,8	7507	878	29213	55643	36,7	567,7	730,4	156,46	0,82	0,31
	0,85max	7512	874	26865	51172	38,8	552,2	727,6	155,67	0,81	0,30

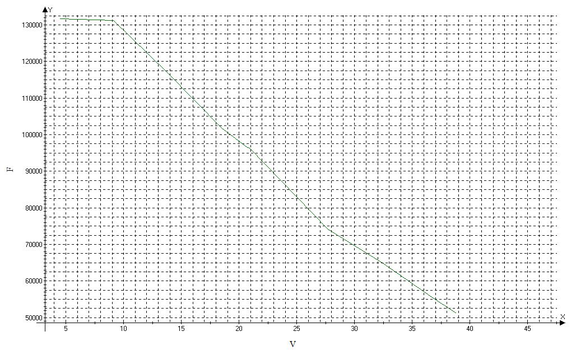

Рисунок 12 Зависимость F_к(V)

26

27

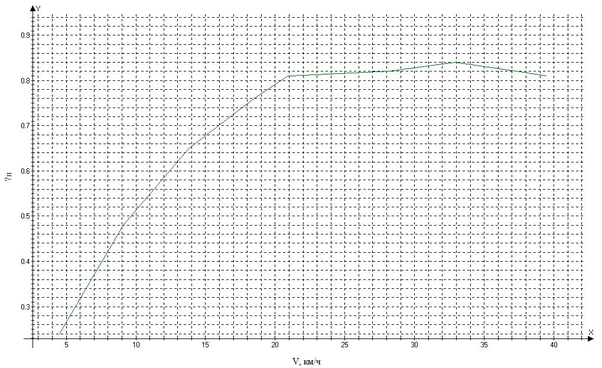

Рисунок 13 Зависимость η_п(V)

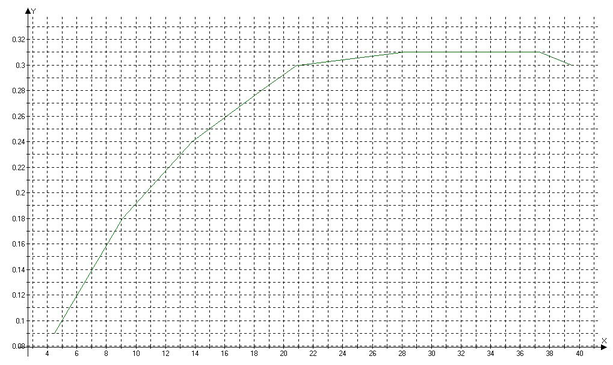

Рисунок 14 Зависимость η_т(V)

СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ

1.Методические указания к выполнению курсовой работы для студентов всех форм обучения специальности 190301- «Локомотивы», издание четвертое, переработанное и дополненное/Г.С. Михальченко - Брянск: БГТУ, 2006

2

28

. Гидравлические передачи тепловозов / В.М. Овчинников, В.А. Халиманчик, В.В. Невзоров-2006, Гомель

3. Гидравлические передачи тепловозов/ Г.С. Михальченко- Брянск, 1991

4. Устройство тепловоза ТГМ6А, издание второе, переработанное и дополненное/ под ред Тихоничева В.К.- Москва, «Транспорт», 1989

5. http://www.myswitcher.ru/- некоммерческий проект «Маневровые локомотивы», 2010

6. http://www.viptrans.info/ru/info- сайт компании «ВипТранс»

28
