Таблица 3.1.2.

Tц = 35 + (5 +35 + 20) * 0, 8 +30 = 113 с.

t_ч = 12 – 1, 23 = 10, 77 ч.;

К_В = 10, 77/ 12 = 0, 9;

П^ц_э =3600 *6, 5/113 *0, 9 * 1 = 186т/ч.

Для подъемно-транспортных машин непрерывного действия:

П^н_э =3600 * V * q * K_в, (5)

где q - погонная нагрузка от груза на метр длины тягового органа;

V- скорость движения несущего органа машины, м/с.

q =0, 1; V =0, 5 м/с;

П^н_э = 3600 * 0, 1 * 0, 7* 0, 9 = 227т/ч.

Z_m = Q_г * K_н / (n_см* П_см * (N ^г_р-Т_нр)), (6)

где n_см - число рабочих смен в сутки;

П_см - эксплуатационная производительность машины в смену, т.

П_см = t_ч * П_э;(7)

t_ч - машинное время

t_ч = t_cм - ∑t_i, (8)

где ∑t_i, -суммарные непроизводительные затраты времени внутри смены по разным причинам, выбираемым из Приложения 1.9;

Т_нр ^- регламентированный простой машины в течении года (ремонт, техобслуживание и др.) в сутках. Т_нр = 28 суток.

n_см = 2;

Z_m =

Необходимо проверить, обеспечит ли расчетное число машин своевременную обработку транспортных средств (наибольшую одновременную подачу вагонов под погрузку или выгрузку).

Z_m > Q_ед /( П_э * t_р) (9)

где Q_ед - единовременный объем, т;

t_p - нормируемое время простоя транспортных средств под погрузкой или выгрузкой.

За единовременный объем работ принимаем массу перевозимого груза транспортным средством. Для железнодорожного транспорта:

Масса поезда нетто

Q_н = n_в * q_в, (10)

где n_в - количество вагонов в поезде

n_в = (L_c^р – 2la) / la, (11)

где L_c^р - расчетная длина станционных путей, L_c^р =645м; la - длина вагонов по осям сцепления автосцепок; Q_в - грузоподъемность вагона;

n_в = 645 – 30/15 = 41 вагон;

Q_н = 41 * 70 = 2870 т.;

Проверка: 2870 / 186 * 16 = 0, 96 => 0, 98 > 0, 96.

3.1.3 Необходимое количество поездов в сутки N_n^c для перевозки груза определяется исходя из времени его оборота

T_об = 2 l / V_уч + (t_п + t_в) + Σt_п.з (12)

где l - дальность перевозки, км;

V_уч - участковая скорость движения подвижного состава tn - время погрузки состава;

t_п - время погрузки состава;

t_{в -} время выгрузки состава;

Σt_п.з - суммарное время на подготовительно-заключительные операции обработки состава, принимаем. Σt_п.з = 3 ч.

Время выгрузки состава (погрузки)

t_в =Qн / (Пэ*Zм ) (13)

Количество поездов, обеспечивающий суточный грузооборот

N_п^с = q_сут* T_об / 24 Q_н^п (14)

l = 134 км; V_уч = 70 км/ч;

t_в = 2870 / 186 * 0, 98 = 15 ч.;

T_об = ч.

N_п^с =

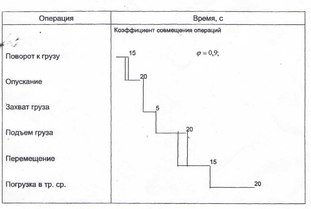

Технологический цикл работы башенного крана

3.2 Выбор и расчет складов и складского хозяйства

В процессе выбора и расчетов складов и складского хозяйства необходимо установить:

- основные параметры склада: вместимость, длину, ширину, высоту, длину погрузочно-разгрузочного фронта.

3.2.1 Вместимость склада определяется

V_скл = К_ск * q_с * T_хр, (15)

где К_ск - коэффициент складочности по каждому роду груза, учитывающий перегрузку из одного транспортного средства в другое, минуя склад, принимаем К_ск =0, 8;

T_{хр -} - срок хранения груза, поступающего на склад, принимается

V_скл = 0, 8 * 3726 * 3 = 8942, 4 т.

3.2.2 Расчет потребной площади склада

F_скл = K_пр* K_ск*q_с*T_хр* q / q_п, (16)

где К_пр - коэффициент, учитывающий площадь складских проездов ;

q - ускорение свободного падения, м/с²;

q_п - допустимое давление на пол склада, кН/м²;

q_п =10 кН/м²; д = 9, 8 лг; Т_хр = 3 суток;

F_скл =

n_c^в- ежесуточная подача вагонов к складу, шт.

n_c^в = q_с /q_в (17)

где q_в - средняя загрузка вагонов, т.

n_c^в = 3726/70 = 53 вагона

3.2.3 Длина фронта подачи вагонов

L_фпв = n_в^п lа / Zп + a_м, (18)

где lа - длина вагона по осям сцепления автосцепок, м;

a_м - удлинение грузового фронта, необходимое для маневрирования локомотивами

a_м = (1, 5 ÷ 2) l_а; (19)

Z_n - число подач вагонов, задается по числу графиковых поездов в сутки, исходя из суточного поступления груза и массы поезда, нетто.

l_а = 15м; а_м = 2* 15 = 30 м; Z_n =2;

L_фпв = ((41*15)/2) + 30 = 337, 5 м

3.2.4 Длина погрузочно-разгрузочного фронта

L n_c^в lа / Z_n* Z_c , (20)

Z_c = 2;

м.

где Z_c- число смен (перестановок) вагонов на грузовом фронте (задается в зависимости от длины склада).

3.3 Разработка графика техобслуживания и ремонтов КМ и АПРР

Для конкретно заданного транспортного средства рассчитываются и взаимосвязываются сроки проведения всех видов ремонтов, исходя из эксплуатационной производительности средства, чистого времени работы.

Таблица 3.3

Q_гр – в тыс. тонн, М_мч – в Машино-часах, Т^ТО – в месяцах.

На основании данных, занесенных в таблицу, построим структуру межремонтного цикла для определенной машины. Под межремонтным циклом понимается время работы машины в часах от начала ее эксплуатации до первого капитального ремонта.

Рис.3.3 Межремонтный цикл

Планируемую наработку транспортного средства в 1-м году устанавливают в машино-часах и определяют исходя из чистого времени работы ( t_ч ) в одну смену.

В_п = n_м * n_рд * n_см* t_ч * П_э, (21)

где n_м - число рабочих месяцев в году;

n_рд- число рабочих дней в месяце;

n_см - число смен в сутки, принимают в зависимости от суточного объема погрузки и числа машин;

t_ч - время чистой работы машины внутри смены, ч.

В_п = 12 * 30 * 2 * 10, 77 = 7754, 4 машино-часов

3.3.1 Аналитический способ определения количества и видов технических обслуживаний и ремонтов

Потребность в техническом обслуживании и ремонте каждой грузоподъемной машины или устройства определяют из выражения

N_i = (B_o + B_n) / Q_грⁱ (22)

где N_i - количество рассчитываемых видов технического обслуживания и ремонтов;

B_o - наработка устройства от последнего одноименного технического обслуживания или ремонта, которую определяют по следующей методике: вычисляют количество N_п^п одноименного технического обслуживания или ремонта за прошедший период по формуле

N_п^п =Q_г^м * n_лр / Q_грⁱ (23)

где n_лр - количество предыдущих лет работы (принимаем 8);

Q_г^м -производительность механизма за каждый из прошедших лет; при применении однотипных механизмов в количестве Z_м- штук

Q_г^м = Q_г / Z_м , т/г, (24)

Q_г^м = 1110000/1 = 1110000т/г.

В_п - планируемая наработка устройства на расчетный год (принимается по заданному объему грузопереработки или рассчитывается); B_n = Q_г^м;

Q_грⁱ - нормы периодичности выполнения технического обслуживания или ремонта,

N_п - суммарное количество всех видов технических обслуживаний или ремонтов с большей периодичностью от того вида, по которому ведется расчет.

Расчет ведут в такой последовательности: сначала определяется потребное количество капитальных ремонтов (К) при этом N_п = 0, затем текущих ремонтов (Т), технических обслуживании (TO-3, TO-2, TO-1) и т.д.

Расчет числа ремонтов и техобслуживания за предыдущие годы работы:

Число капитальных ремонтов:

N_п^к _{= ;}

Число текущих ремонтов:

N_п^т = ;

Число ТО-3:

N_п^то-3 = ;

Число ТО-2:

N_п^то-2 = ;

Число ТО-1:

N_п^то-1 = ;

В_ок = 0, 64 * 3 423 600 = 2 191 104 т;

В_от = 0, 96 * 1 141 200 = 1 095 552 т;

В_ото-3 = 0, 56 * 570 600 = 319 536 т;

В_ото-2 = 0, 13 * 285 300 = 37 089 т;

В_ото-1 = 0, 38 * 95 100 = 36 138 т.

Потребность в техническом обслуживании:

N_к = ;

N_т = ;

N_то-3 = ;

N_то-2 = ;

N_то-1 = .

Числовые значения N_i округляем до целого числа в меньшую сторону вне зависимости от дробной части и заносим в таблицу

Таблица 3.3.1.

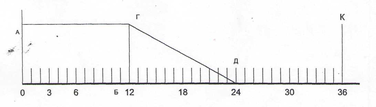

Для определения потребности в технических обслуживаниях и ремонтах построим монограмму.

Рис. 3.3.1. Номограмма для определения видов ремонтов

А = 2 282 400 т.; Б = 12 месяцев.

3.4 Сравнительный расчет экономической эффективности заданного и выбранного вариантов КМ и АПРР

Расчет производим для заданного и выбранного вариантов и по полученным результатам оцениваем их эффективность.

Определение годового экономического эффекта основывается на сопоставлении приведенных затрат по обоим вариантам.

Годовой экономический эффект от применения новых технологических процессов КМ и АПРР определяем, грн.:

Э = (3₁ - 3₂) . Q, (25)

где 3₁- приведенные затраты по заданному варианту, грн./т;

3₂ - приведенные затраты по выбранному варианту, грн./т;

3_i=С+Е_н*К_у (26)

где С - себестоимость эксплуатационной работы при переработке 1-й тонны груза, грн/т:

C = C_с /Q_r, (27)

Е - нормативный коэффициент эффективности капитальных вложений Ен=0, 12, т.е. капитальные вложения должны окупиться за 8, 3 года;

К_у - удельные капитальные вложения в производственные фонды, грн./т:

K_y = K_в / Q_r (28)

К_в- суммарные капитальные вложения, грн.;

К_в =Z_м * Ц_м +S_п * Ц_п+S_пс* Ц_пс+L_пп * Ц_пп+ L_пф * Ц_пф, (29)

Z_м - количество грузоподъемных механизмов, шт.;

Ц_м - цена грузоподъемного механизма, грн.;

S_п - общая площадь складского хозяйства, м²;

Ц_п - средняя нормируемая стоимость сооружения верхнего покрытия площади складского хозяйства (принимаем ≈ 6, 5 грн./м²) ;

S_пс - полезная площадь склада, занимаемая застройками (инженерными сооружениями), принимаем в зависимости от характера складских сооружений, м²;
