, рад/с.

рад/с

6.5 Швидкість переміщення поршня у залежності від кута повороту

м/с,

де - кут повороту кривошипа; R – радіус кривошипа, м.

Розрахунок проводиться для значень від 0 до 360 з кроком 10 використовуючи таблицю D-2 додатку D, в якій для заданих та приведені значення виразу .

Результати розрахунків зводять у таблицю в наступній формі:

Результати розрахунків швидкості поршня

Кут повороту колінчастого валу	Значення виразу	Швидкість поршня Vп, м/с
0	0	0
10	0,2181	3,08
20	0,4256	6,02
30	0,6126	8,66
40	0,7708	10,89
50	0,8940	12,64
60	0,9786	13,83
70	1,0233	14,46
80	1,0293	14,55
90	1	14,13
100	0,9403	13,29
110	0,8561	12,10
120	0,7534	10,65
130	0,6330	8,95
140	0,5148	7,28
150	0,3874	5,48
160	0,2584	3,65
170	0,1291	1,82
180	0	0
190	-0,1291	-1,82
200	-0,2584	-3,65
210	-0,3874	-5,48
220	-0,5148	-7,28
230	-0,6330	-8,95
240	-0,7534	-10,65
250	-0,8561	-12,10
260	-0,9403	-13,29
270	-1	-14,13
280	-1,0293	-14,55
290	-1,0233	-14,46
300	-0,9786	-13,83
310	-0,8940	-12,64
320	-0,7708	-10,89
330	-0,6126	-8,66
340	-0,4256	-6,02
350	-0,2181	-3,08
360	0	0

6.6 Прискорення поршня в залежності від кута повороту кривошипа

, м/с²,

де - кут повороту кривошипа; R – радіус кривошипа, м.

Розрахунок проводиться для значень від 0 до 360 з кроком 10 використовуючи таблицю D-3 додатку D, в якій для заданих та приведені значення виразу .

Результати розрахунків прискорення поршня

Кут повороту колінчастого валу	Значення виразу	Прискорення поршня , м/с2
0	1,2600	6151,15
10	1,2291	6000,30
20	1,1889	5804,05
30	0,9960	4862,34
40	0,8111	3959,68
50	0,5977	2917,89
60	0,3700	1806,29
70	0,1428	697,13
80	-0,0707	-345,15
90	-0,2600	-1269,29
100	-0,4179	-2040,13
110	-0,5412	-2642,07
120	-0,6300	-3075,58
130	-0,6879	-3358,24
140	-0,7209	-3519,34
150	-0,7360	-3593,06
160	-0,7405	-3615,02
170	-0,7405	-3615,02
180	-0,7400	-3612,58
190	-0,7405	-3615,02
200	-0,7405	-3615,02
210	-0,7360	-3593,06
220	-0,7209	-3519,34
230	-0,6879	-3358,24
240	-0,6300	-3075,58
250	-0,5412	-2642,07
260	-0,4179	-2040,13
270	-0,2600	-1269,29
280	-0,0707	-345,15
290	0,1428	697,13
300	0,3700	1806,29
310	0,5977	2917,89
320	0,8111	3959,68
330	0,9960	4862,34
340	1,1889	5804,05
350	1,2291	6000,30
360	1,2600	6151,15

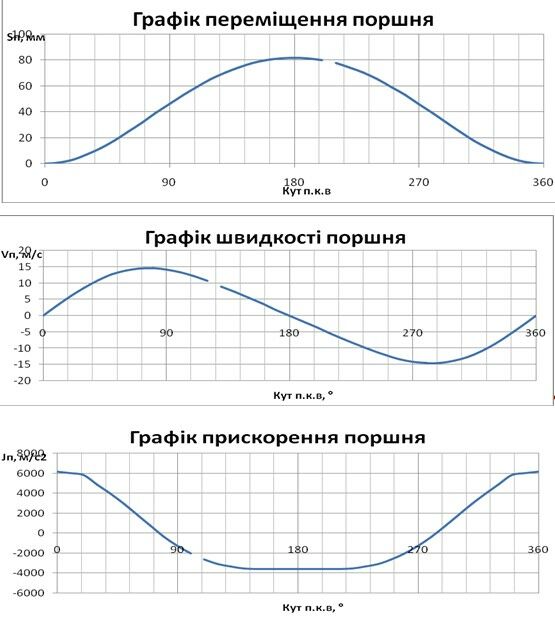

6.7 За результатами розрахунків будуються графічні залежності S_х-1, V_п -2 та _п -3 від кута повороту кривошипа

7. Побудова індикаторної діаграми циклу двигуна

7.1 Умовна висота камери згоряння у верхній мертвій точці

, мм,

H_c= мм

де S - хiд поршня у мм.

7.2 Умовна висота камери згоряння у момент початку розширення

, мм,

H_z= H_c=14,11мм

де - ступінь попереднього розширення у вiдповiдностi з пунктом 2.29. Для бензинових двигунів .

7.3 Розрахункові точки по куту повороту кривошипа для визначення проміжних даних тиску на лінії стиску

Для розрахунку приймаються значення кута повороту кривошипа на лінії стиску від 190 до 350 з кроком 10. Для вказаних кутів повороту за таблицею, заповненою в пункті 6.3, визначаються значення переміщення поршня S₁₉₀...S₃₅₀ i вносяться у таблицю наступного пункту.

7.4 Проміжні значення тиску визначають за формулою

, МПа,

де n₁ - показник політропи стиску у вiдповiдностi до пункту 2.15. В якості S_x у розрахункову формулу підставляють значення S₁₉₀...S₃₅₀.

7.5 Розрахункові точки по куту повороту кривошипа для визначення проміжних значень тиску на лінії розширення

Для розрахунку приймаються значення кута повороту кривошипа на лінії розширення від 350 до 530 з кроком 10. Вказаним кутам повороту в таблиці (пункт 6.3), відповідають значення переміщення поршня S₁₀...S₁₇₀ , які вносяться у таблицю наступного пункту.

7.6. Проміжні значення тиску розширення визначають за формулою

, МПа,

де n₂ - показник політропи розширення у вiдповiдностi до пункту 2.32. Замість S_х у розрахункову формулу підставляють значення S₁₀...S₁₇₀.
