Таким образом, на тормозной характеристике имеем точку (А) с координатами . Проведя прямую через начало координат и точку (А), получаем ограничение тормозной силы тепловоза по максимальному току возбуждения генерирующего ТЭД (прямая 1 на рисунке 6);

3) Строится предельная тормозная характеристика по максимальному току якоря генерирующего ТЭД. Для ее построения необходимо: задаться несколькими значениями скорости в диапазоне от до , подставить их в уравнение, вычислить значение тормозной силы тепловоза при (вид этого ограничения представлен на рисунке 6 кривой 2);

Таблица 5 – Расчет предельной тормозной характеристики по максимальному току якоря генерирующего ТЭД

VН, км/ч	35,14	45	65	85	100	110
ВН, Н	256325,8	200162	138573,7	105968,1	90072,88	81884,44

4) Ограничение тормозной силы тепловоза по коммутации в зоне высоких скоростей в курсовой работе может быть определено из условия:

где – критерий удовлетворенности коммутации , ,

=18

Задаваясь значениями скорости в диапазоне от до , вычисляем соответствующие им максимально допустимые по условиям коммутации значения . Эти значения токов (с соответствующими им значениями скорости) подставляются в уравнение, после чего определяются значения ограничения тормозной силы тепловоза по коммутации (вид этого ограничения на рисунке 6 представлен кривой 3).

Таблица 6 – Расчет ограничения тормозной силы тепловоза по коммутации

NКТ, Н	2132,26	2092,51	2009,94
V, км/ч	96,99	57,18	32,41
	395,72	658,71	1116,29
ВН, Н	30758,62	144567,27	732481,13

5) Для построения ограничения тормозной характеристики тепловоза по условию сцепления колес с рельсами используется формула

где – коэффициент сцепления колеса с рельсом при реостатном торможении.

Вид этого ограничения на рисунке представлен кривой 4.

Таблица 7 – Расчет ограничения тормозной характеристики тепловоза по условию сцепления колес с рельсами

V, км/ч	25	30	35	35,14	40	45
ψ	0,223185	0,215966	0,209875	0,209718	0,204667	0,200162
ВН, Н	361696,6	349997,3	340125,9	339871,7	331685,3	324385,2

Построим также зависимость мощности ВУ (отдаваемой в цепь возбуждения генерирующих ТЭД) от скорости движения тепловоза. Для ее построения определяется мощность ВУ в (кВт) по формуле

где – величина сопротивления балластного резистора;

обычно, =0,3 Ом;

– сопротивление обмотки возбуждения ТЭД, приведенное к ,Ом.

Задавшись рядом значений скорости от до , определяем соответствующие им значения чисел якоря генерирующего ТЭД и . Затем по нагрузочным характеристикам при токе равном по значениям определяются необходимые величины тока возбуждения генерирующих ТЭД – .

Вид зависимости представлен кривой 5.

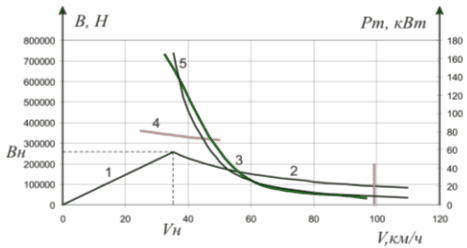

Рисунок 8 – Предельные тормозные характеристики тепловоза

Таблица 8 – Расчет зависимости мощности ВУ от скорости движения тепловоза

V, км/ч	35,14	40	50	60	70	80	90	100	110
n*, c-1	10,65252	12,12581	15,15726	18,18871	21,22016	24,25161	27,28306	30,31451	33,34596
, B c/об	42,20598	37,07795	29,66236	24,71863	21,1874	18,53898	16,47909	14,83118	13,48289
	640,6732	501,8873	339,2907	255,9199	208,6274	179,8618	161,461	149,2431	140,9013
	166,8118	102,3685	46,78402	26,61716	17,68873	13,14714	10,59471	9,051953	8,068334

5 Разработка силовой схемы проектируемой ЭПМ

Тепловоз выполнен с электропередачей на переменно-постоянном токе. Переменное шестифазное напряжение тягового генератора СГ выпрямляется установкой ВУ и подается на восемь параллельно включенных тяговых электродвигателей, приводящих тепловоз в движение. К тяговому генератору электродвигатели подключаются с помощью восьми электропневматических поездных контакторов П1—П8, которые позволяют разрывать цепи электродвигателей, чтобы предотвратить самопроизвольное движение тепловоза от остаточного магнетизма при работе генератора на холостом ходу, а также быстро отключить неисправный электродвигатель

Скорость тепловоза и тяговое усилие регулируются возбуждением тягового генератора и изменением частоты вращения вала дизеля, задаваемой позицией контроллера машиниста. Для расширения диапазона скоростей тепловоза, при которых используется полная мощность дизеля, существуют ступень ослабления возбуждения тяговых электродвигателей: на 64% (ОП-1). Ослабление возбуждения осуществляется подключением резисторов СШ1—СШ8 параллельно обмоткам возбуждения тяговых двигателей с помощью групповых контакторов ВШ. Переход на ослабленное возбуждение и обратно осуществляется автоматически с помощью реле перехода РП, включающих и отключающих групповые контакторы ВШ. Направление движения тепловоза зависит от изменения направления тока в обмотках возбуждения тяговых электродвигателей переключением контактов реверсора ПР.

Список используемых источников

1 А.В. Донченко, А.А. Зарифьян, А.В. Козубенко Электрические передачи локомотивов: Методические указания по выполнению курсового проекта для студентов IV курса специальности 150700 «Локомотивы». – Ростов н/Д: Рост. гос. ун-т путей сообщения, 2006. – 48 с.

2 Филонов С.П., Гибалов А.И., Быковский В.Е. Тепловоз 2ТЭ116. – М.: Транспорт, 1985. – 328 с.
