Затем по уточненной величине и определяется рациональная расчетная скорость тепловоза и проверяется допустимая максимальная окружная скорость якоря ТЭД , имеющая место при

, м/с

3.3 Расчет рациональных тяговой и технико-экономической характеристик проектируемого тепловоза

При расчетах тяговой и технико-экономических характеристик КПД серийного ТЭД при его работе в проектируемой ЭПМ определяется по формуле

где – напряжение, противо – ЭДС и КПД ТЭД, по данным электромеханических характеристик (серийные значения);

– напряжение и противо – ЭДС ТЭД, при работе в проектируемой ЭПМ.

Касательная мощность тепловоза в кВт определяется выражением

КПД тепловоза рассчитывается по формуле

где 859,1 – тепловой эквивалент работы;

– часовой расход дизельного топлива, кг/ч;

– удельный расход дизельного топлива;

– теплотворная способность дизельного топлива.

G_Ч = 0,204 ∙ 2800 = 571,2 кг/ч

, В

I_В= α ∙ I_ТЭД, А

, с^-1

, км/ч

– мощность ТЭД по электрическим переменным проектируемой ЭПМ, кВт;

= 159,7 – крутящий момент на валу ТЭД , Н·м;

– касательная сила тяги тепловоза, Н

Расчеты сводим в таблицу 4.

По данным таблицы 4 строятся электромеханические ( , , ) и электротяговые ( , , ) характеристики ТЭД в проектируемой ЭПМ.

Таблица 4 – Расчет тяговой и экономических характеристик проектируемого тепловоза

Id, A		3438,0	4263,2	5501,0	7151,1	8251,2
Ud, В		690,00	556,40	431,20	331,70	287,50
IТЭД, A		429,80	532,90	687,60	893,90	1031,40
UТЭД, В		690,00	556,40	431,20	331,70	287,50
UС, В		675	590	490	365	330
ПП α=1 rтэд=0,0401 Ом	Е, В	670,77	533,03	401,63	293,85	244,14
	IВ, А	429,80	532,90	687,60	893,90	1031,40
	E/n, B c/об	37,357	35,863	41,857	46,736	52,127
	n, c-1	17,96	14,86	9,60	6,29	4,68
	V, км/ч	58,74	48,62	31,39	20,57	15,32
		0,955	0,945	0,92	0,875	0,84
	ЕС	653,752	566,631	460,427	327,155	286,697
		0,959	0,943	0,912	0,865	0,821
		284,27	279,50	270,38	256,43	243,47
		2519,96	2993,21	4485,27	6491,56	8274,11
	FK	132420,32	157288,86	235694,38	341122,18	434792,52
	NКТ	2160,71	2124,45	2055,17	1949,10	1850,56
	ηТ	0,316	0,310	0,300	0,285	0,270
ОП1 α1=0,62 rтэд=0,0348 Ом	Е, В	673,04	535,86	405,27	298,59	249,61
	IВ , А	257,88	319,74	412,56	536,34	618,84
	E/n, B c/об	28,535	28,473	33,386	36,877	42,964
	n, c-1	23,59	18,82	12,14	8,10	5,81
	V, км/ч	77,16	61,57	39,71	26,49	19,01
		0,955	0,95	0,93	0,885	0,86
	ЕС	656,296	569,455	464,072	331,892	292,156
		0,958	0,948	0,923	0,876	0,843
		284,13	281,07	273,64	259,78	250,08
		1917,40	2377,15	3588,02	5106,76	6851,58
	FK	100756,67	124915,77	188545,45	268352,72	360040,66
	NКТ	2159,64	2136,36	2079,89	1974,57	1900,85
	ηТ	0,315	0,312	0,304	0,288	0,278

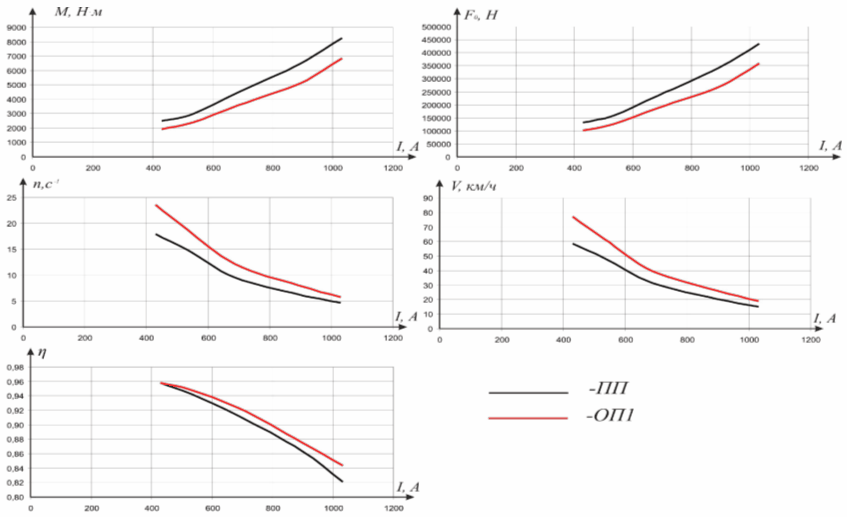

Рисунок 5 – Электромеханические ( , , ) и электротяговые ( , , ) характеристики ТЭД в проектируемой ЭПМ

4 Определение параметров и характеристик электрического тормоза проектируемого тепловоза

На тепловозах наибольшее распространение получили схемы реостатного торможения, в которых якорные обмотки ТЭД присоединяются к тормозным резисторам, а обмотки возбуждения (соединенные в последовательную цепь) получают независимое питание от ВУ. Это обеспечивает гибкость управления скоростью движения при плавном регулировании тормозной силы в широком диапазоне.

Сопротивление тормозного резистора (Ом) определяется по формуле

где – максимальные напряжение и ток ТЭД, в тормозном режиме, (в курсовой работе рекомендуется принять их равными номинальным значениям напряжения и тока ТЭД в тяговом режиме).

Расчет предельных тормозных характеристик тепловоза рекомендуется производить в следующей последовательности:

1) Определяется максимальная ЭДС ТЭД, работающего в тормозном режиме (в режиме генератора),

где – сопротивления цепи тормозного тока (при температуре ), Ом;

– соответственно сопротивления обмоток якоря и дополнительных полюсов ТЭД, Ом;

= 0,63 + 0,0164 + 0,01038 = 0,654 Ом

= 687,6 ∙ 0,654 = 449,6 В

2) Строится предельная зависимость тормозной силы тепловоза от скорости при постоянном значении максимального тока возбуждения генерирующего ТЭД. Для ее построения достаточно определить одну точку, так как в этих условиях – линейная функция, проходящая через начало координат. Приняв , по нагрузочным характеристикам определяется величина . Затем определяется необходимая частота вращения якоря генерирующего ТЭД (при котором может быть достигнута ) :

и необходимая скорость движения тепловоза V_H.

Тормозная сила тепловоза (Н) при этих условиях
