л. с.;

- эффективная мощность двигателя, л. с.;

- мощность потерь на трение в трансмиссии, л. с.;

- мощность на ободе ведущего колеса, л. с.

Таблица 3.

На графиках тягового баланса (рис.4) и баланса мощности (рис.5) точка пересечения кривой усилия или мощности на ободе колеса с кривой суммарной силы сопротивления или с кривой суммарных потерь мощности характеризует максимальное значение скорости при данном коэффициенте сопротивления дороги.

3. График динамического фактора строят на основании уравнеиния динамического фактора

.

Таблица 4.

На график следует нанести также значения динамического фактора по сцеплению.

График ускорений показывает величину ускорения, которую может иметь проектируемый автомобиль при различной скорости на каждой передаче при условии движения по дороге, характеризуемой коэффициентом .

Ускорение определяется по формуле

, (18)

Где g – ускорение силы тяжести;

- коэффициент учёта вращающихся масс, определяемый с достаточной точностью на всех передачах по формуле . (19)

Для грузовых автомобилей можно принять

=0,05 =0,04

Результаты подсчёта ускорений сводят в табл.5, а по данным этой таблицы строят график .

Таблица 5.

Примерный характер кривых график j=f(V) производится на рис.7. У грузовых автомобилей из-за влияния коэффициента δ может быть j1>j2.

5. График времени разгона очень наглядно характеризует приемистость автомобиля.

Из курса теории известно, что время разгона автомобиля при изменении скорости от V1 доV2

Это интегральное уравнение решают графически, для чего строят вспомогательный график величин обратных ускорениям (рис.8).

Задаются масштабом шкал и V на этом вспомогательном графике.

Например: масштаб ; 0,1 =1мм; тогда m2=0,1 масштаб V; ; тогда .

В итоге общий масштаб времени

Задаваясь на вспомогательном графике пределами приращения скорости , определяют величину Fn каждой элементарной площади, ограниченной кривыми в пределах приращений скорости. Умножая эту площадь на масштаб времени определяют время разгона

Tn=m1m2Fn,

соответствующее приращению скорости от Vn до Vn+1. Разбивая всю площадь на достаточно большое (не менее 10) число площадок, получают ряд значений Т, которое сводят в таблицу 6.

Примечание: время разгона определяют до скорости

Vk=0,9Vmax, т. к. при =

По данным табл.6 строят график времени разгона Т=f(V)

7. График пути разгона S=f(V), также как и график Т=f(V), служит для характеристики приемистости автомобиля. Методика его построения подобна предыдущей.

Путь разгона

.

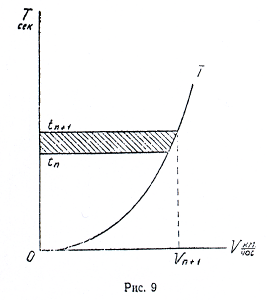

Это интегральное уравнение также можно решить графически. Для этого, в качестве вспомогательного, используют график времени разгона

T=f (V).

Площадь, ограниченную кривой, разбивают на ряд элементарных площадок с ординатами dt.

Так же задаются масштабы шкал.

Масштаб времени разгона m3.

Масштаб скорости m2.

Определяют масштаб пути разгона, как произведение масштабов

Так, если масштаб Т, 1сек=1мм, то m3=1;

масштаб V, , то

а масштаб S,

Определяя величину каждой элементарной площади F’n и помножая ее на масштаб пути, получают путь автомобиля, проходимый им за время приращения времени dt.

.

Р езультаты подсчетов сводят в табл.7.

А по данным таблицы строят график пути разгона автомобиля (рис.10).

В заключение следует отметить, что все графики расчета точны лишь относительно. Более точно графики могут быть построены по результатам дорожных испытаний автомобиля.

Часть III.

Топливно-экономический расчет автомобиля включает построение двух графиков:

графика экономической характеристики автомобильного двигателя g=f(V);

графика экономической характеристики автомобиля GN=f(V)

Основным показателем топливной экономичности является график экономической характеристики автомобиля. Этот график может быть построен по данным дорожных испытаний. Если же дорожные испытания произвести невозможно, как, например в нашем случае, когда необходимо получить представление об экономичности проектируемого автомобиля, то экономическую характеристику автомобиля строят аналитически. Для этого необходимо иметь график экономической характеристики автомобильного двигателя. Но чтобы построить эту характеристику, необходимо иметь характеристики двигателя, построенные при частичных нагрузках. Их получают путем стендовых испытаний двигателя.

График 1 (рис.11) позволяет определить коэффициент KN показывающий зависимость удельного расхода от% загрузки двигателя.

Мы не располагаем этими кривыми. Для того, чтобы построить кривую экономической характеристики автомобильного двигателя придется воспользоваться теоретическими кривыми, графически выражающими зависимость удельного расхода топлива от нагрузки и от оборотов двигателя.

График 2 (рис. 12) дает величину коэффициента Kn, выражающего зависимость удельного расхода от оборотов двигателя. Здесь за 100% n принимаются обороты при максимальной мощности nN.

Зная удельный расход gN при максимальной мощности, который задается, как исходная величина, и имея коэффициенты KN и Kn, можно определить значение g для любых условий движения, т.е. при любой скорости движения по любой дороге.

Для того, чтобы получить величину коэффициента KN, необходимо определить процент использования мощности двигателя при движении с различной скоростью по дорогам разного качества, т.е. с различным коэффициентом ψ.
