В пневматическую тормозную систему тракторов и автомобилей входят также разобщительный кран 9, кран 3 отбора воздуха манометр 6, стеклоочистители и трубопроводы.
Разобщительный кран отключает тормозную пневмомагистраль прицепа от пневматической системы трактора при работе без прицепа. Кран состоит из корпуса конической пробки, пружины к рукоятки. Если рукоятка расположена вдоль корпуса то кран открыт, а поперек корпуса — кран закрыт.
Манометр 6, установленный на щитке приборов, необходим для проверки давления воздуха в пневматическом приводе. Он имеет верхнюю и нижнюю шкалы. По верхней шкале определяют давление воздуха в баллонах 5, а по нижней — давление воздуха в тормозном кране во время торможения. Если в баллонах нет определенного запаса воздуха, нельзя начинать движение трактора (автомобиля). При отпущенной педали тормоза стрелка стоит на нуле.
Тормозная пневмосистема тракторов МТЗ-80 и МТЗ-82
Сборочные единицы, механизмы и приспособления рабочего оборудования тракторов МТЗ-80 и МТЗ-82 используют при выполнении специальных работ или при специфических условиях эксплуатации.

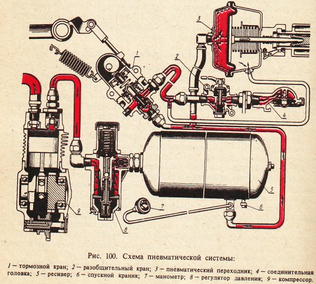

Для работы с прицепами и другими машинами, снабженными пневматическим или гидравлическим приводом тормозов, трактор оборудуется однопроводной пневматической системой (рис. 100), в которую входят компрессор, регулятор давления, ресивер, тормозной кран, пневматический переходник, разобщительный кран, соединительная головка, трубопроводы. Система применяется также для накачки шин и других целей, где требуется сжатый воздух.
Компрессор (рис. 101) служит для сжатия воздуха и нагнетания его в пневмосистему. Тип компрессора — поршневой, одноцилиндровый, одноступенчатого сжатия, воздушного охлаждения. Установлен компрессор слева на крышке распределительных шестерен дизеля. Приводится он от шестерни топливного насоса через подвижную промежуточную шестерню 13 и шестерню, выполненную как одно целое с коленчатым валом 2 компрессора.
Смазывание трущихся поверхностей обеспечивается разбрызгиванием масла, поступающего от шестерен распределения двигателя.
Работает компрессор следующим образом. При повороте рукоятки 1 промежуточная шестерня 13, перемещаясь, входит в зацепление с шестерней коленчатого вала 2. От вала возвратно-поступательное движение передается поршню 9.
При движении поршня вниз воздух из всасывающего коллектора двигателя через соединительный патрубок и всасывающий клапан 8 поступает в цилиндр компрессора. При движении поршня вверх всасывающий клапан закрывается, и сжатый воздух через нагнетательный клапан 7 и трубопроводы поступает в систему.
Когда в ресивере 5 (см. рис. 100) давление воздуха достигает 0,7...0,74 МПа (7,0...7,4 кгс/см2), срабатывает регулятор 8 давления и отключается компрессор. Воздух из компрессора поступает в атмосферу через регулятор 8 без противодавления, и благодаря этому компрессор разгружается. При снижении давления в ресивере до 0,67...0,63 МПа (6,7...6,3 кгс/см2) регулятор подключает компрессор, и сжатый воздух снова поступает в систему.
На работах, где пневмосистема не используется, компрессор нужно отключать.
Регулятор давления (рис. 102) предназначен для автоматического регулирования в заданных пределах давления воздуха в системе, а также для очистки воздуха от воды, масла и твердых частиц. В цепи пневматической системы регулятор находится между компрессором и ресивером, крепится на ресивере с помощью штуцера.
Работает регулятор следующим образом. Сжатый воздух от компрессора поступает через входное отверстие Б к фильтрующему элементу б. Далее очищенный воздух, отжимая обратный клапан 19, по штуцеру 20 направляется в ресивер. Одновременно через отверстие В воздух поступает под диафрагму 11.
При повышении давления диафрагма 11 вместе с поршнем 10 регулятора поднимается вверх, сжимая пружины 12. При этом под действием пружины 24 атмосферный клапан 22 также поднимается вверх и, достигнув внутренней плоскости корпуса 25 разгрузочного клапана, перекрывает выход воздуха из полости Д в атмосферу по зазору между штоком 7 и корпусом 25 разгрузочного клапана. Сжатый воздух по сверлениям в поршне 10 и через зазор, образовавшийся между поршнем 10 и предохранительным клапаном 8, поступает в полость Д. При повышении давления до 0,72...0,73 МПа (7,2...7,3 кгс/см2) поршень 5 разгрузочного клапана вместе с корпусом 25 перемещается вниз, открывая выход воздуха из полости А в атмосферу. При этом компрессор разгружается, и вместе с воздухом в атмосферу удаляются скопившиеся в полости А конденсат и механические частицы.
Регулировка срабатывания разгрузочного клапана производится крышкой 14.
При падении давления в системе до 0,67...0,63 МПа (6,7...6,3 кгс/см2) диафрагма 11, поршень 10 регулятора и шток 7 опускаются вниз, и клапан 8 перекрывает выход воздуха из-под, диафрагмы в полость Д, а разгрузочный клапан 22, отодвинувшись от полости корпуса 25, выпускает имеющийся в полости Д воздух в атмосферу.
Под действием пружины 1 корпус 25 разгрузочного клапана вместе с
поршнем 5 поднимается вверх и перекрывает выход воздуха в атмосферу из полости А, и компрессор начинает подавать воздух в ресивер.
При повышении давления до 0,85...0,9 МПа (8,5...9 кгс/см2) срабатывает предохранительный клапан: воздух, преодолевая усилие пружины 31, открывает шариковый клапан 28 и по зазору между регулировочным винтом 33 и стержнем 30 выходит в атмосферу.
Если предохранительный клапан срабатывает при давлении, отличающемся от 0,85...0,9 МПа (8,5...9 кгс/см2), то давление нужно регулировать до указанных пределов с помощью регулировочного винта 33 и контргайки 32.
В регуляторе давления размещен специальный клапан 19 для отбора сжатого воздуха с целью накачки шин и для других нужд. Чтобы использовать клапан, нужно снять защитную гайку 18 и на ее место навернуть гайку шланга отбора воздуха, который входит в комплект инструмента, прилагаемого к трактору.
Ресивер 5 (см. рис. 100) представляет собой герметичный металлический баллон, который служит для сохранения запаса сжатого воздуха с целью обеспечения нормальной работы пневматической системы.
Вместимость ресивера 20 л, он закреплен на двух кронштейнах к правому лонжерону полурамы трактора.
Тормозной кран (рис. 103) предназначен для управления приводом тормозов прицепов. Он обеспечивает пропорциональную зависимость между усилием на педали тормозов или на рычаг рулевого тормоза и давлением воздуха в тормозных камерах прицепа, от величины которого зависит интенсивность торможения. Устанавливается тормозной кран с правой стороны трактора на кронштейне 15.
В заторможенном состоянии впускной клапан 10 открыт, а выпускной 13 закрыт, и сжатый воздух из ресивера через канал нагнетания А поступает в канал управления Б и соединительную магистраль.
При торможении усилие от рычагов 6 и 7 педалей основных тормозов или от рычага ручного тормоза через тягу 29 и рычаг 26 передается на валик 23, который поворачивается вместе с кулачком 22 в сторону уменьшения затяжки уравновешивающей пружины 18. Благодаря снижению усилия пружины 18 диафрагма 17 под действием пружины 16 и сжатого воздуха, поступившего к диафрагме из канала управления Б через отверстие в крышке 14, перемещается вниз, уменьшая давление на выпускной клапан 13. Выпускной клапан под действием пружины 12 движется вслед за диафрагмой до тех пор, пока связанный с ним впускной клапан 10 не сядет в гнездо, разобщив канал нагнетания А с каналом управления Б.
Далее диафрагма, продолжая опускаться, отрывается от выпускного клапана 13, что дает возможность сжатому воздуху выйти из канала управления и соединительной магистрали в атмосферу через выпускное окно В. В результате этого срабатывает воздухораспределитель прицепа, подавая при этом сжатый воздух к тормозным камерам колесных тормозов прицепа для обеспечения торможения.
В случае разрыва сцепки трактора с прицепом и рассоединения пневматической магистрали также срабатывает воздухораспределитель, и прицеп автоматически затормаживается.
При подтормаживании, когда педаль тормоза перемещается лишь на часть своего хода, соответственно уменьшается ослабление сжатия уравновешивающей пружины 18. В этом случае также диафрагма 17 опускается, выпускной клапан 13 открывается, и воздух из соединительной магистрали выходит в атмосферу. Это продолжается до тех пор, пока давление сжатого воздуха и пружины 16 на диафрагму не сравняется с сопротивлением пружины 18. Как только усилия окажутся одинаковыми, выпускной клапан 13 закрывается, и давление воздуха в канале управления и соединительной магистрали стабилизируется. Благодаря этому обеспечивается следящее действие тормозного крана или пропорциональность между усилием на педали тормозов и давлением в тормозных камерах прицепа, так как каждому положению педалей соответствуют определенное давление в канале управления и соответствующая эффективность торможения прицепа.
При затормаживании происходит обратное действие. Под усилием оттяжной пружины 27 рычаг 26 поворачивает валик 23 с кулачком 22 в обратную сторону и, воздействуя на толкатель 21 и тарелку 20, сжимает уравновешивающую пружину 18 и перемещает дифрагму 17. При этом трубка диафрагмы упирается в седло выпускного клапана, перекрывая выход сжатого воздуха в атмосферу из канала управления и соединительной магистрали. Одновременно с закрытием выпускного клапана 13 открывается впускной клапан 10, и сжатый воздух из ресивера поступает в соединительную магистраль, осуществляя затормаживание.
Пневматический переходник (рис. 104) позволяет использовать пневматическую систему трактора для приведения в действие гидравлического привода тормозов прицепа, агрегатируемого с трактором. Он установлен с правой стороны трактора на кронштейне кабины.
Пневматический переходник состоит из корпуса 4 и крышки 7, между которыми с помощью хомута 6 зажата резинотканевая диафрагма 8. Возвратной пружиной 3 к диафрагме прижат диск 9 со штоком 11. К корпусу двумя болтами крепится седло 2 с манжетами и втулкой. В седло установлена съемная заглушка 1. При работе трактора с прицепом, оборудованным тормозами с гидроприводом, заглушку снимают и на ее место устанавливают главный тормозной цилиндр прицепа.
Полость А переходника соединена с ресивером, а полость управления через отверстие 5—с соединительной магистралью пневматической системы.
При нажатии на педали тормозов трактора давление в полости управления переходника резко падает, так как сжатый воздух через соединительную магистраль выходит из этой полости в атмосферу.
Под действием сжатого воздуха, поступающего в полость А из ресивера, диафрагма 8 перемещает диск 9 со штоком 11, который воздействует на поршень главного тормозного цилиндра прицепа и затормаживает прицеп.
При затормаживании сжатый воздух из ресивера поступает в соединительную магистраль, а оттуда в полость управления переходника. Давление в полостях выравнивается. Диафрагма с диском 9 и штоком 11 под действием возвратной пружины перемещается в исходное положение, растормаживая прицеп.
Разобщительный кран (рис. 105) предназначен для включения и отключения тормозной магистрали прицепа. Он установлен на правом заднем кронштейне кабины.
При включении тормозной магистрали пневматической системы прицепа рычаг 6 устанавливают вдоль оси крана. Сжатый воздух из полости А через открытый клапан 9 проходит в полость Б и к соединительной головке.
Для отключения пневматической системы прицепа рычаг 6 поворачивают на 90°. При этом клапан 9 закрыт, и поступление сжатого воздуха из полости А в пневматическую систему прицепа прекращается. Воздух из полости Б пневматической системы прицепа по отверстиям в штоке 8 выходит в полость В и через сверления в крышке 4—в атмосферу. Благодаря этому давление в соединительной магистрали падает до нуля, чем облегчается разъединение соединительных головок.
Соединительная головка (рис. 106) предназначена для соединения пневматических систем трактора и привода тормозов прицепа. Она крепится к разобщительному крану при помощи штуцера.
При подсоединении головки прицепа ее стержень отжимает обратный клапан 3 соединительной головки трактора, и сжатый воздух из пневмосистемы трактора беспрепятственно поступает в пневмосистему прицепа. Резиновые уплотнения 4 головки, касаясь друг друга, отделяют внутренние полости от атмосферы и предотвращают утечку воздуха.
