G^'_возд=2,53 кг/с, а его средняя температура Т_{ср. возд}=325 К. Напор, создаваемый вентилятором, принимается ∆р_тр = 800 Па.

Плотность воздуха при средней его температуре в радиаторе

р_возд=р₀р∙10⁶/(R_вТ_{ср. возд})=0,1 • 10^б/(287 • 325)= 1,07 кг/м³.

Производительность вентилятора

G_возд=G^'_возд/р_возд= 2,53/1,07 = 2,36 м³/с.

Фронтовая поверхность радиатора

F_{фр. рад}= G_возд/w_возд=2,36/20 = 0,118 м²,

Где w_возд=20 — скорость воздуха перед фронтом радиатора без учета скорости движения автомобиля, м/с.

Диаметр вентилятора

D_вент= 2 = 2 =0,388 м.

Окружная скорость вентилятора и

ψ_л =2,2 = 71,0 м/с,

где ψ_л =2,2 — безразмерный коэффициент для криволинейных лопастей.

Частота вращения вентилятора

n_вент =60u/(πD_вент)= 60 • 71/(3,14 • 0,388) = 3500 мин^-1.

Мощность, затрачиваемая на привод осевого вентилятора,

N_вент = G_возд∆p_тр/ (1000η_в) = 2,36∙800/(1000∙0,65) = 2,9 кВт,

где η_в=0,38 — КПД литого вентилятора.

Описание конструкции детали и системы

Описание конструкции поршня

Поршни двигателей автомобилей ВАЗ изготовлены из алюминиевого сплава. В головке поршня залита стальная пластина, обеспечивающая компенсацию неравномерной тепловой деформации поршня при нагреве. В бобышках поршня имеются отверстия для прохода масла к поршневому пальцу.

Отверстие под поршневой палец смещено от оси симметрии на 1,2 мм в правую (по направлению движения) сторону для уменьшения стука поршня при переходе через в.м.т. Поэтому на днище поршня клеймят стрелку, которая при сборке должна быть обращена в сторону передней части двигателя.

Поршни, как и цилиндры, сортируют по наружному диаметру на пять классов через 0,01 мм, а по диаметру отверстия под поршневой палец — на три категории через 0,004 мм, обозначаемые цифрами 1, 2, 3. Класс поршня (букву) и категорию отверстия под поршневой палец (цифру) клеймят на днище поршня. При изготовлении строго выдерживается масса поршней. Поэтому при сборке двигателя подбирать поршни одной группы по массе не требуется.

Поршень воспринимает давление газов во время рабочего хода и передает его через палец и шатун коленчатому валу. Кроме механических нагрузок поршень подвергается действию высоких температур в период сгорания топлива и расширения образовавшихся газов. Он нагревается также вследствие трения его боковой поверхности о стенки цилиндра.

В автомобильных двигателях чаще всего устанавливают поршни, изготовленные из алюминиевого сплава. Они обладают достаточной прочностью, малой массой, высокой теплопроводностью и хорошими антифрикционными свойствами.

Поршень имеет уплотняющую часть (головку), в которой выполнены канавки под компрессионные (уплотняющие) кольца, днище и направляющую часть (юбку). Для крепления поршневого пальца 2 в поршне сделаны бобышки. В днище поршня у дизелей имеется фигурная выемка, которая формирует камеру сгорания. Иногда сделаны проточки для клапанов.

Поршни во время работы нагреваются неравномерно. Чтобы компенсировать разную степень расширения, поршни делают овальной и конусной формы. Диаметр по оси бобышек у холодного поршня меньше, чем поперечный диаметр, так как большая масса металла расширяется интенсивнее. Диаметр головки меньше, чем юбки, поскольку верхняя часть нагревается интенсивнее. Выше бобышек (а иногда и на направляющей части) выполнена канавка под маслосъемное кольцо. Внутри нее сделаны отверстия для прохода соскребаемого кольцом со стенок цилиндра масла внутрь поршня.

На днище обычно выбивают следующие метки: направление установки, размерная группа, масса поршня.

Описание конструкции системы охлаждения

Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией жидкости, с расширительным бачком. Насос охлаждающей жидкости центробежного типа, приводится в действие от шкива коленчатого вала клиновидным ремнем 14 (рис.).

Вентилятор 11 с электроприводом, имеет четырехлопастную крыльчатку, которая крепится болтами к ступице шкива, приводится в действие от ремня привода насоса.

Термостат с твердым термочувствительным наполнителем имеет основной и перепускной клапаны. Начало открытия основного клапана при температуре охлаждающей жидкости 77–86° С, ход основного клапана не менее 6 мм.

Радиатор — вертикальый, трубчато-пластинчатый, с двумя рядами трубок и стальными лужеными пластинами. В пробке 8 (см. рис.) заливной горловины имеются впускной и выпускной клапаны.

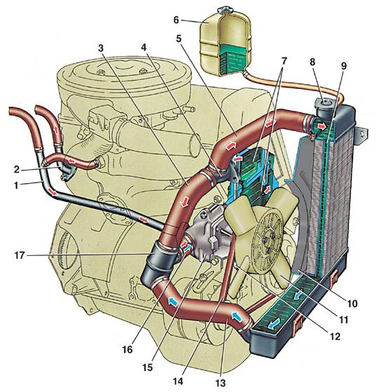

1 – трубка отвода жидкости от радиатора отопителя;

2 – патрубок отвода горячей жидкости из

головки цилиндров в радиатор отопителя;

3 – перепускной шланг термостата;

4 – выпускной патрубок рубашки охлаждения;

5 – подводящий шланг радиатора;

6 – расширительный бачок;

7 – рубашка охлаждения;

8 – пробка радиатора;

9 – трубка радиатора;

10 – кожух вентилятора;

11 – вентилятор;

12 – шкив;

13 – отводящий шланг радиатора;

14 – ремень вентилятора;

15 – насос охлаждающей жидкости;

16 – шланг подачи охлаждающей

жидкости в насос;

17 – термостат

Заключение

На основе полученных в процессе теплового расчёта эффективные показатели двигателя, а также некоторых технических характеристик можно сделать некоторые выводы. Карбюраторный двигатель ВАЗ 2106 производства Волжского автомобильного завода имеет эффективный КПД равный 29%. Удельный эффективный расход топлива составляет 308 5 г/кВт∙ч. Среднее эффективное давление 0,91МПа, что вполне соответствует такому роду двигателей. Этот мотор можно отнести к высокооборотным, а по эффективной мощности к двигателям со средней мощностью. Отсюда следует, что действительно целесообразно использовать его в качестве привода легковых автомобилей.
