Таблица 1 - Количество телеграфных абонентов и среднее время занятия каналов

Количество местных абонентов проектируемой станции	65
Средняя нагрузка абонента за сутки (мин в сутки)	98

Таблица 2 - Среднесуточные потоки телеграфного обмена и транзитных телеграмм

Направление	Наименование участков телеграфной связи	Поток телеграфного обмена	Поток транзитных телеграмм
		телеграмм	телеграмм
ДУ-ОУ1	Хабаровск-Владивосток	420	156
ДУ-ОУ2	Хабаровск-Тында	900	210
ДУ-ОУ3	Хабаровск-Комсомольск	368	75
ДУ-ОУ4	Хабаровск-Биробиджан	548	150
ДУ-ОУ5	Хабаровск-Лиан	375	89
ДУ-ОУ6	Хабаровск-Дальнереченск	600	240

Введение

С развитием промышленности и сельского хозяйства объем перевозок на железнодорожном транспорте непрерывно повышается. Это достигается увеличением интенсивности и скорости движения, веса поездов, совершенствованием планирования и регулирования движения поездов. Увеличение скорости поездов требует широкого применения устройств телеуправления стрелками и сигналами - эффективного технического средства, обеспечивающего безопасность движения поездов и повышающего пропускную способность станций.

Работа железнодорожного транспорта во многом зависит и от четкого, надежного действия средств связи, при помощи которых осуществляется оперативное руководство перевозочным процессом на транспорте и координация работы его отдельных звеньев.

На железнодорожном транспорте основными средствами связи являются проводная, телеграфная и телефонная связь и радиосвязь. Телеграфная связь и передача данных занимают важное место, как в роли технологической связи (приказы, распоряжения, справочные и информационные системы, обращение к базам данных), так и в роли оперативно-технологической (предупреждения, телеграммы о розыске грузов, наличие свободных мест в пассажирских поездах и т.д.).

Системы передачи данных представляют услуги по передаче цифровых документов, больших цифровых массивов для обработки на удаленных ЭВМ. Применяются корректирующие коды или системы с обратной связью для защиты от ошибок и широкий диапазон скоростей передачи. Система передачи данных составляет техническую основу автоматизированных систем управления железнодорожным транспортом (АСУЖТ), основанных на кибернетических методах электронной обработки данных при помощи информационно-планирующих и информационно-управляющих систем, в которых телеуправление стрелками и сигналами занимает важнейшее место.

Применение автоматизированных систем управления железнодорожным транспортом способствует совершенствованию системы управления эксплуатационной работой, увеличению пропускной способности станций и участков, повышению производительности труда.

1. Описание железной дороги

Дальневосточная железная дорога строилась как часть Транссиба, свое первое название - Уссурийская - она получила от реки Уссури.

История создания Дальневосточной железной дороги как начального участка Транссиба начинается 17 марта 1891 года, когда Император Александр подписал Высочайший рескрипт. 19 мая 1891 года ст. стиля Цесаревичем Николаем во Владивостоке была заложена железная дорога - Транссибирская магистраль.

Дальневосточная железная дорога проходит по территории 5 субъектов федерации - Приморскому и Хабаровскому краям, Амурской и Еврейской автономной областям, Республике Саха (Якутия). В зоне ее обслуживания находятся также Магаданская, Сахалинская, Камчатская области и Чукотка - свыше 40% территории России.

Эксплуатационная длина - 5986,2 км; балансовая стоимость имущества - 137 млрд.612 млн.115 тыс. рублей; численность сотрудников - 70534 человек.

Управление ДВЖД находится в г. Хабаровске.

На дороге - 365 станций, 2 погранперехода (Гродеково c КНР, Хасан с КНДР.).

ДВЖД состоит из широтных магистралей: Южной - часть Транссибирского направления и Северной - бывшей Байкало-Амурской железной дороги.

Дорога занимает одно из ведущих мест в транспортировке экспортно-импортных грузов, доля которых составляет более 30% от общего объема перевозок экспортных грузов России, и свыше 25% транзитных перевозок грузов других государств. Транспортное положение Дальневосточного региона с наличием прямого железнодорожного выхода к крупным морским портам Тихоокеанского побережья - Ванино, Находка, Находка-Восточный, Владивосток, Посьет, а также к сухопутным пограничным переходам - Гродеково-Суйфуньхэ, Хасан-Туманган, что создает благоприятные условия для внутренних и внешних перевозок.

Крупнейшая на востоке России узловая сортировочная железнодорожная станция Хабаровск-2 получила мощное развитие - здесь построены новые корпуса локомотивного и вагонного депо, оснащенные современным оборудованием.

Диспетчеры из Хабаровска управляют перевозками по всей дороге из нового 12-этажного здания Единого диспетчерского центра управления перевозками.

По электрифицированному главному ходу страны - Транссибу - сейчас без переработки движутся к берегам Тихого океана тяжеловесные составы весом 6000 тонн.

Начата работа по строительству второй очереди совмещенного мостового перехода через реку Амур у Хабаровска, реконструируются Тарманчуканский, Рачинский и другие тоннели Транссиба.

На повестке дня - более масштабное использование Северного широтного хода ДВЖД с переработкой внешнеторговых грузов через Ванинско-Совгаванский транспортный узел, здесь открываются большие возможности для переработки угля, леса, нефтепродуктов, руды, а также импортных перевозок глинозема и контейнеров.

Дальневосточные железнодорожники надеются, что перейдет в реальную стадию проект Транскорейской железнодорожной магистрали и соединение ее с Транссибом. Развитие пограничного железнодорожного перехода Хасан-Туманган (КНДР.) может дать, по предварительным расчетам, дополнительно не менее 10 млн. тонн груза в год. Причем, только из порта Пусан можно ожидать двустороннего контейнерного потока объемом до 200 тыс. контейнеров год. Выполнен существенный объем работ по усилению перехода Хасан-Туманган, а проектировщики института "Дальжелдорпроект" не раз выезжали в изыскательские экспедиции по обследованию железных дорог КНДР для подготовки проектно-сметной документации.

Большое значение для взаимовыгодного сотрудничества между Российскими и Китайскими железнодорожниками имеет пограничный переход на ст. Гродеково-Суйфэньхэ в Приморском крае. Ежегодно объем грузоперевозок через этот погранпереход возрастает примерно на миллион тонн. Тесная работа дороги с портами, с соседней Харбинской железной дорогой, координация совместных мероприятий по реконструкции и модернизации станций позволяет прогнозировать рост грузоперевозок в южном Приморье к 2010 году почти вдвое.

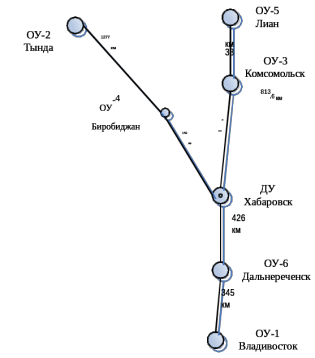

Рисунок 1 - Стилизованная схема Дальневосточной железной дороги

2. Определение среднесуточной нагрузки проектируемой станции абонентского телеграфирования

Среднесуточная нагрузка проектируемой станции АТ зависит от потока телеграфного обмена местных и иногородних абонентов. Среднесуточная нагрузка местных абонентов может быть определена из выражения

Y_м = Y_ам · N_м,

где Y_ам - средняя нагрузка местного абонента в минуто-занятиях за сутки; N_м - количество местных телеграфных абонентов проектируемой станции.

Y_м = 98·65=6370 мин-зан

Среднесуточная нагрузка местных абонентов определяется суммой

Y_м = Y_а1 + Y_а2 + Y_а3,где Y_а1 = 0,4Y_м - нагрузка между местными абонентами;

Y_а2 = 0,5Y_{м -} нагрузка между местными абонентами и иногородними;

Y_а3 = 0,1Y_{м -} нагрузка между местными абонентами по сети общего пользования;

Y_а1 = 0,4·6370=2548 мин-зан.

Y_а2 = 0,5·6370=3185мин-зан.

Y_а3 = 0,1·6370=637 мин-зан.

Y_м = 2548+3185+637=6370 мин-зан.

Общая среднесуточная нагрузка проектируемой станции АТ с другими телеграфными станциями определяется по формуле

Y_атат =Y_а2 + Y_а4,где Y_а4 = 0,3Y_м - нагрузка между иногородними абонентами через проектируемую станцию.

Y_а4 = 0,3·6370=1911 мин-зан.

Y_атат = 3185+1911=5096 мин-зан.

Следовательно,

Y_атат = 0,8Y_м.

Y_атат = 0,8·6370=5096 мин-зан.

Распределение величины Y_атат по направлениям пропорционально среднесуточному обмену на участках заданной телеграфной сети

Y_атi = ,

где Q_iссг - среднесуточный поток телеграфного обмена по системе ПС между проектируемой и i-й станциями;

m - число телеграфных станций, с которыми должна быть организована телеграфная связь по системе АТ.

Y_ат1 = мин-зан.

Среднесуточная нагрузка проектируемой станции АТ определяется из выражения

Y_ат = Y_м + Y_а4 = 1,3Y_м.

Y_ат =1,3·6370=8281 мин-зан.

Результаты расчета среднесуточной нагрузки проектируемой станции АТ сведем в таблицу 4.

Таблица 4 - Среднесуточная нагрузка по направлениям

№ п/п	Участок заданной телеграфной сети	Среднесуточные потоки телеграфного обмена по участкам Qiссг, телеграмм	Среднесуточная нагрузка по направлениямм Yатi, мин-зан. в сутки
1	Хабаровск-Владивосток	420	666,56
2	Хабаровск-Тында	900	1428,34
3	Хабаровск-Комсомольск	368	584,03
4	Хабаровск-Биробиджан	548	869,7
5	Хабаровск-Лиан	375	595,14
6	Хабаровск-Дальнереченск	600	952,23
Сумма по всем участкам

3. Определение потока телеграфного обмена по системе прямых соединений

Общий среднесуточный поток телеграфного обмена по каналам системы ПС проектируемой станции определяется из выражения

Q_кпс = ,

где n - число станций, с которыми организуется связь по системе ПС (n=m=6).

Q_кпс = 420+900+368+548+375+600=3211 телеграмм.

Среднесуточный поток телеграфного обмена с помощью стартстопных аппаратов станции по направлениям может быть представлен в следующем виде:
