1 – опорный диск, 2 – колодка тормоза. 3 – тормозной барабан, 4 – вал разжимного кулака, 5 – пробка отверстия для смазки, 6 – червячная шестерня, 7 – червяк, 8 – рычаг, 9 – шток тормозной камеры, 10 – корпус тормозной камеры, 11 – крышка тормозной камеры, 12 – диафрагма, 13 – пружина, 14 – кронштейн тормозной камеры, 15 – крышка люка, 16 – кронштейн осей колодок, 17 – эксцентриковые оси колодок.

Привод рабочей тормозной системы состоит из компрессора, регулятора давления, тормозного крана, предохранительного клапана, шести тормозных камер, разобщительного крана, соединительной головки, крана отбора воздуха, манометра, трубопроводов и шлангов.

Компрессор служит для создания давления в пневмосистеме автомобиля. На автомобиле Урал 4320 используется двухцилиндровый поршневой компрессор одноступенчатого сжатия. (Рис. 2)

Компрессор автомобиля Урал 4320

Технические характеристики компрессора Урал 4320

Тормозной кран предназначен для подачи сжатого воздуха из воздушных баллонов в тормозные камеры автомобиля и для выпуска сжатого воздуха из соединительной магистрали прицепа в атмосферу пропорционально нажатию на педаль.

Тормозной кран (рис 3.) двухсекционный, диафрагменный, с резиновыми коническими клапанами; верхняя секция управляет тормозами прицепа, нижняя – тормозами автомобиля. Кран установлен на левом лонжероне рамы под кабиной, приводится в действие от тормозной педали.

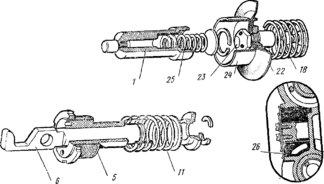

Тормозной кран автомобиля Урал 4320 (рис. 3)

1. шток нижней секции, 2 – корпус рычагов, 3 – малый рычаг, 4 – большой рычаг, 5 – направляющая штока верхней секции, 6 – шток верхней секции, 7 – валик рычага ручного привода, 8 – тяга, 9 – рычаг ручного привода, 10 – корпус крана, 11 – уравновешивающая пружина, 12,22 – диафрагмы, 13,23 – седла выпускных клапанов, 14,20 – выпускные клапаны, 15, 19 – впускные клапаны, 16, 21 – крышка корпуса клапана, 17,24 – направляющие стаканы, 18 – пружина диафрагмы нижней секции, 25 – уравновешивающая пружина диафрагмы нижней секции, 26 – атмосферный клапан.

Автомобиль Урал 4320 имеет стояночную тормозную систему с колодочным барабанным тормозным механизмом и механическим приводом.

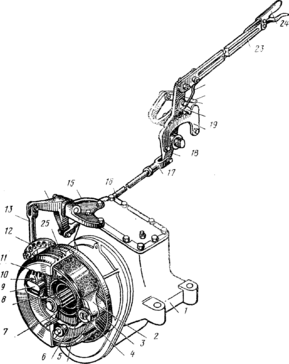

Стояночная тормозная система автомобиля УРАЛ 4320 (рис. 4)

1 – раздаточная коробка, 2 – тормозная колодка, 3 – щиток, 4 – ось колодок, 5, 8 – пружины, 6 – опорный кронштейн, 7 – фланец, 9 – разжимной кулак, 10 – сухарь колодки, 11 – сальник, 12 – регулировочный рычаг, 13 – штанга, 14 – угловой рычаг, 15 – кронштейн, 16 – регулировочная тяга, 17 – вилка, 18 – рычаг тормоза, 19 – зубчатый сектор, 20 – защелка, 21 – тяга к тормозному крану, 22 – тяга защелки, 23 – рукоятка рычага, 24 – рукоятка тяги защелки, 25 – тормозной барабан.

2.1.3 Принцип действия и основные характеристики

Эксплуатационные материалы. Работа тормозного крана совместно с воздухораспределителем прицепа.

При отпущенной тормозной педали под действием уравновешивающей пружины детали верхней секции крана смещены назад, впускной клапан этой секции открыт, выпускной закрыт.

В нижней секции под действием пружины диафрагма смещена вперед, впускной клапан закрыт, выпускной открыт. Сжатый воздух из баллонов автомобиля через открытый впускной клапан верхней секции проходит в соединительную магистраль к прицепу и поступает в верхнюю полость воздухораспределителя, где давит на манжету он опускает ее вместе со штоком вниз. Впускной клапан воздухораспределителя закрыт, выпускной открыт, т.е. тормозные камеры прицепа соединены с атмосферой. Сжатый воздух, огибая края резиновой манжеты, заполняет среднюю полость и проходит в воздушный баллон прицепа. Когда давление воздуха в баллоне прицепа, а следoвательно, в соединительной магистрали и в пространстве справа от диафрагмы верхней секции крана достигает величины 4,8–5,3 кгс/ем², диафрагма 12 (см. рис.) прогибается, сжимая уравновешивающую пружину, и впускной клапан этой секции закрывается, доступ воздуха в баллон прицепа прекращается.

В нижней секции крапа впускной кран закрыт, а выпускной открыт; тормозные камеры автомобиля соединены с атмосферой. Автомобиль и прицеп расторможены.

При нажатии па педаль усилие водителя передается на штоки секций. Шток верхней секции перемещается вперед, диафрагма этой секции под действием давления сжатого воздуха также перемещается вперед, впускной клапан закрывается (или остается закрытым), а выпускной открывается сжатый воздух из соединительной магистрали и верхней полости воздухораспределителя выходит в атмосферу, манжета 9 (см. рис. 3) воздухораспределителя вместе со штоком поднимается вверх, выпускной клапан 1 закрывается, впускной 10 открывается. Сжатый воздух из баллонов прицепа поступает в его тормозные камеры, что ведет к торможению прицепа.

В нижней секции крана шток с диафрагмой перемещаются назад, выпускной клапан закрывается, впускной открывается. Вжатый воздух из баллонов автомобиля поступает в его тормозные камеры, что ведет к торможению автомобиля.

При отпускании педали в верхней секции закрывается выпускной клапан и открывается впускной. Воздух из баллонов автомобиля поступает в соединительную магистраль к воздухораспределителю прицепа, где опускает манжету со штоком вниз, закрывая впускной клапан и открывая выпускной. Сжатый воздух из тормозных камер прицепа выходит в атмосферу.

В нижней секции крапа впускной клапан закрывается, выпускной открывается, сжатый воздух из тормозных камер автомобиля выходит в атмосферу. Автомобиль и прицеп растормаживаются.

Тормозной кран обладает следящим действием. Если водитель при торможении нажмет педаль не до упора, а остановит ее в промежуточном положении, то в нижней секции крана после некоторого нарастания давления диафрагма прогнется вперед, а впускной клапан закроется. В тормозных камерах автомобиля установится давление, – пропорциональное нажатию на педаль. Аналогично в верхней секции крана воздух частично выйдет в атмосферу, под действием уравновешивающей пружины диафрагма прогнется назад, выпускной клапан закроется, и в соединительной магистрали прицепа, а следовательно, и в его тормозных камерах установится давление, пропорциональное нажатию а педаль. Таким образом, тормозной кран позволяет тормозить с эффективностью, соответствующей нажатию па педаль.

При торможении стояночным тормозом усилие водителя через тяги привода передается на рычаг, который приводит в действие только верхнюю секцию крана, что ведет к торможению прицепа.

Для смазки валов разжимных кулаков и червячных пар регулировочных рычагов применяют Литол-24 или солидол.

2.2 Техническое обслуживание тормозных систем

2.2.1 Перечень выполняемых работ при проведении ЕТО, ТО-1, ТО-2, СТО. Описание регулировочных работ

При контрольном осмотре проверяют отсутствие подтекания тормозной жидкости или утечки воздуха из тормозного привода; на ходу автомобиля контролируют надежность действия тормозов и степень нагрева тормозных барабанов.

При ЕТО проверяют:

• герметичность тормозного привода;

• натяжение ремня привода компрессора;

• удаляют конденсат из воздушных баллонов;

• производят очистку от пыли, грязи и снега приборов тормозного привода.

При ТО-1 дополнительно проверяют:

• крепление компрессора, стояночного тормоза;

• проверяют и доводят до нормы уровень жидкости в бачке или главном цилиндре;

• при попадании воздуха производят прокачку гидропровода;

• проверяют состояние и работу регулятора давления, предохранительного клапана в пневмоприводе, давление воздуха в магистрали прицепа;

• смазывают валы разжимных кулаков.

При ТО-2, кроме того:

• снимают тормозные барабаны, проверяют состояние тормозных колодок, накладок, стяжных пружин и барабанов;

• производят очистку их от грязи;

• регулируют зазоры между колодками и барабаном, проверяют величины хода штоков тормозных камер;

• проверяют герметичность и исправность тормозного привода;

• смазывают червячные пары регулировочных рычагов

При СО заменяют тормозную жидкость в гидропроводе после предварительной промывки его техническим спиртом или чистой тормозной жидкостью.

Свободный ход педали тормоза должен быть 40–60 мм, верхний конец педали не должен доходить до пола на 10–30 мм. Свободный ход педали регулируется изменением длины тяги, соединяющей педаль тормоза с тормозным краном, путем навинчивая или свинчивая ее вилки. Регулировка давления воздуха в соединительной магистрали прицепа осуществляется

Давлением направляющего штока верхней секции крана при снятом корпусе рычагов и ослабленной контргайке направляющей. Давление в соединительной магистрали прицепа должно быть при отпущенной педали тормоза 4,8–5,3 кгс./см². Проверяется давление присоединением манометра к соединительной головке.

2.3 Ремонт тормозной системы

2.3.1 Организация рабочего места автослесаря. Используемые инструменты, приспособления и оборудование, диагностические приборы

Рабочее место – единица структуры предприятия, где размещены исполнители работы, технологическое оборудование, часть конвейера, оснастка и предметы труда. Это первичное и основное звено производства. Правильная организация рабочего места предполагает четкое определение объема и характера, выполняемых на нем работ, необходимое оснащение, рациональную планировку, систематическое обслуживание, благоприятные и безопасные условия труда.

На каждое рабочее место составляется паспорт, в котором указываются: содержание выполняемой работы, годовое задание в человеко-часах, режим и условия работы, планировка, оснащение и порядок обслуживания рабочего места, и порядок размещения на нем обрабатываемых изделий.

Оснащение рабочего места осуществляется по утвержденной технической документации на выполнение работ. Оно включает организационную и технологическую оснастку.

Технологическое оснащение включает оборудование и оснастку, измерительный, режущий, монтажный и вспомогательный инструмент, а также техническую документацию. Средства технологического оснащения на рабочем месте должны размещаться в определенном, удобном для работы порядке с тем, чтобы исключить потери времени на поиски и перекладывание с места на место.

Необходимое оборудование для технического обслуживания и ремонта тормозной системы.

Стенд КИ-4998 для проверки тормозов;

Станок для расточки тормозных барабанов и обточки тормозных колодок;

Резцы с твердосплавными пластинами ВК-3, ВК-6;

Мерная линейка.

2.3.2 Возможные неисправности. Причины их возникновения и способы устранения

Основными неисправностями тормозных систем могут быть:

• слабое действие тормозов;

• неодновременное действие тормозов;

• плохое растормаживание;

• заклинивание колодок тормозных механизмов колес;

• плохое удержание автомобиля на месте.

Слабое действие тормозов обнаруживается по возрастанию тормозного пути, для автомобиля Урал 4310 без нагрузки при торможении со скоростью 30 км/ч на сухом горизонтальном участке дороги тормозной путь не должен превышать 11 м.

1. Причиной слабого действия тормозов может быть негерметичность тормозного привода, или недостаточное количество тормозной жидкости, нарушение регулировки привода или тормозных механизмов, износ или замасливание тормозных колодок и барабанов, недостаточное количество сжатого воздуха в пневматическом приводе из-за его утечки или неисправности компрессора.

Негерметичность пневматического привода обнаруживается по падению давления воздуха в системе при неработающем двигателе. Негерметичность привода устраняется подтягиванием соединений, заменой поломанных или изношенных деталей.
