Задание

1 Расчёт геометрических параметров

2 Перечисление и обоснование применения разметки на проектируемой развязке

3 Перечисление и обоснование применения знаков на проектируемой развязке

4 Правила применения дорожных знаков

Список использованной литературы

Задание

Количество полос горизонтальной трассы в одном направлении – 2 (II категория), вертикальной – 2 (III категория), максимальная скорость движения – 90 км/ч

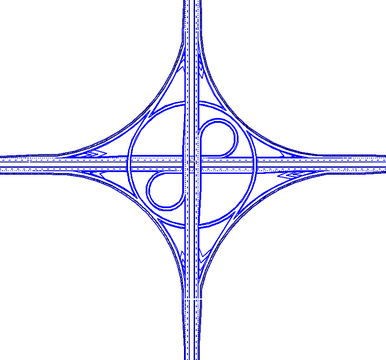

Рисунок 1 – Схема дорожной развязки

1 Расчёт геометрических параметров

Ширину полосы движения главной дороги II категорий принимаем равной 3,75 м в обе стороны от пересечения на длине не менее 900 м.

Ширину проезжей части второстепенных дорог в пределах пересечения для всех категорий при четырехполосном движении назначают не менее 15 м на длине не менее 900 м.

Ширина полос движения должна обеспечивать беспрепятственный поворот автомобилей с прицепом. Для этого на прямых участках ширина проезжей части съезда без возвышающихся бортов должна быть не уже 3,5 м.

Переходно-скоростные полосы используются автомобилями, съезжающими на дорогу или выезжающими на нее. Полосы торможения дают возможность без помех для основного потока снизить скорость движения перед выездом с дороги, полосы разгона — повысить скорость и, не останавливаясь в процессе движения по участку маневрирования выбрать в основном потоке приемлемый интервал для въезда на дорогу.

Ширину переходно-скоростных полос назначают равной ширине основных полос проезжей части, но не менее 3,5 м.

Радиусы кривых назначаем исходя из формулы и сообразуясь условиями вписываемости:

, м (1)

где: V – расчетная скорость автомобилей, м/с;

g – ускорение свободного падения,9.8 м/с²;

η - коэффициент поперечной силы, 0,2;

i - поперечный уклон проезжей части, 10 ₀

Для V=30 км/ч:

для V=70 км/ч:

Исходя из таблицы 1 принимаем следующие длины переходно скоростных полос:

Для дороги II категории

- длинна полосы разгона 180 м;

- длинна полосы торможения 100 м;

- длина отгона полосы разгона и торможения 80 м.

Для дороги III категории

- длинна полосы разгона 130 м;

- длинна полосы торможения 75 м;

- длина отгона полосы разгона и торможения 60 м.

Таблица 1 – Длины переходно-скоростных полос

2 Перечисление и обоснование применения разметки на проектируемой развязке

Разметкой следует считать линии, надписи и другие обозначения, применяемые самостоятельно, в сочетании с дорожными знаками или светофорами, на проезжей части дорог с усовершенствованным покрытием, бордюрах, элементах дорожных сооружений и обстановки дорог.

При проектировании данной развязки использовались следующие виды дорожной разметки:

1.1 Разделение транспортных потоков противоположных направлений. Обозначение полос движения. Обозначение границ участков проезжей части, на которые въезд запрещен. Обозначение границ мест стоянки транспортных средств.

1.2.1 Обозначение края проезжей части.

1.5 Разделение транспортных потоков противоположных направлений. Обозначение полос движения.

1.6 Обозначение приближения к сплошной линии продольной разметки.

1.8 Обозначение границы между полосой разгона или торможения и основной полосой проезжей части.

1.16.2 Обозначение островков, разделяющих транспортные потоки одного направления

1.16.3 Обозначение островков в местах слияния транспортных потоков

1.18 Обозначение направлений движения по полосам.

1.19 Обозначение приближения к сужению проезжей части или к сплошной линии продольной разметки

Вне населенных пунктов горизонтальную разметку применяют на дорогах с проезжей частью шириной не менее 6 м при интенсивности движения 1000 авт./сут и более.

3 Перечисление и обоснование применения знаков на проектируемой развязке

Характерная особенность автомагистралей - обеспечение движения с высокими скоростями потоков автомобилей в два, три и более рядов. В этих условиях восприятие водителями дорожной обстановки существенно отличается от восприятия на обычных дорогах. Роль знаков на автомагистралях намного больше, чем на других дорогах, и поэтому намного больше они должны быть заметны для водителей.

Это обстоятельство необходимо учитывать при размещении и конструировании знаков.

В связи с высокими требованиями к трассе автомагистралей для них вводится значительно меньше ограничений и намного реже применяются предупреждающие и запрещающие знаки.

На автомагистралях организуется развитая сеть объектов обслуживания, устраиваются площадки отдыха, пункты питания, кемпинги, мотели и другие сооружения, требующие установки большего числа информационно-указательных знаков и знаков сервиса. Применение на магистральных дорогах автоматизированных систем управления движением также предъявляет особые требования к дорожным знакам.

Знаки на стойках и столбах (мачтах) размещаются справа по ходу движения. Знаки, расположенные справа по ходу движения, могут быть повторены над проезжей частью, на разделительной полосе или левой стороне дороги, если условия движения таковы, что знак, расположенный справа по ходу движения, может быть не замечен водителем.

На примыканиях съездов с односторонним движением к участкам съездов или дорог со встречным движением, при установке на однопутном съезде знака 4.1.1(движение прямо), на его обратной стороне размещается знак 3.1(въезд запрещен), исключающий возможность неправильного выбора направления движения.

При установке знаков на колонках или столбах (мачтах) расстояние от нижнего края знака до поверхности дорожного покрытия должно составлять от 2 до 3,6 м для городских дорог и от 1,5 до 2 м для загородных дорог. На островках безопасности допускается установка знаков на высоте не менее 0,6

При размещении знаков над проезжей частью на тросах-растяжках, рамах или кронштейнах расстояние от нижнего края знака до поверхности дорожного покрытия должно составлять не менее 5 м.

Расстояние в плане от края проезжей части до ближайшей к ней кромке знака, установленного на колонке или столбе (мачте) должно составлять от 0,5 до 2 м. На дорогах с обочинами знаки на колонках должны устанавливаться вне обочины на бермах на расстоянии 0,5 - 2 м от бровки земляного полотна, а знаки 5.14 и 5.16 - до 5 м от бровки.

Расстояние краев знаков от проводов осветительной сети должно составлять не менее 1 м, а от проводов сети высокого напряжения - не менее 2 м. В пределах охранной зоны высоковольтных линий размещение знаков на тросах-растяжках запрещается.

Расположение знаков относительно проезжей части должно обеспечивать в каждом конкретном случае их наилучшую видимость и исключать возможность их повреждения проходящими транспортными средствами.

Перед любым участком дороги должен устанавливаться только один знак. В исключительных случаях может быть установлено не более трех знаков, при условии размещения их на колонках и столбах (мачтах) или по горизонтали или до вертикали.

На тросах-растяжках, рамах и кронштейнах, расположенных над проезжей частью, знаки устанавливаются по горизонтали на одном уровне.

Расстояние между краями соседних знаков должно быть равным 50 мм, расстояние от верхнего края знака до кронштейна или троса-растяжки - 100 мм.

ГОСТ Р 52290 устанавливает следующие группы знаков:

1. — предупреждающие;

2. — приоритета;

3. — запрещающие;

4. — предписывающие;

5. — особых предписаний;

6. — информационные;

7. — сервиса;

8—дополнительной информации (таблички).

Знаки приоритета.

Знак 2.4 «Уступите дорогу» устанавливают перед началом этой полосы разгона.

Запрещающие знаки.

Запрещающие знаки применяют для введения ограничений движения.

Знак 3.1 "Въезд запрещен" устанавливают на участках дорог с односторонним движением для запрещения движения транспортных средств во встречном направлении.

Знак 3.24 "Ограничение максимальной скорости"* применяют для запрещения движения всех транспортных средств со скоростью выше 30 км/ч на опасных участках дороги (крутые повороты, необеспеченная видимость встречного автомобиля) зона действия знака должна соответствовать протяженности опасного участка.

Предписывающие знаки.

Предписывающие знаки применяют для введения или отмены режимов движения.

Знак 4.1.1 "Движение прямо" применяют для разрешения движения на ближайшем пересечении проезжих частей в направлениях, указанных стрелками на знаке.

Знак 4.2.3 "Объезд препятствия справа или слева" применяют для указания направлений объезда направляющих островков.

Знаки особых предписаний.

Знаки 5.15.1 «Направления движения по полосам» и 5.15.2 «Направления движения по полосе» применяют для указания разрешенных направлений движения по каждой из полос на перекрестке, где требуется обеспечить использование полос в соответствии с интенсивностью движения транспортных средств по различным направлениям. Для полосы торможения устанавливаем ограничение 60 км/ч.

Действие знаков 5.15.1 и 5.15.2, установленных перед перекрестком, распространяется на перекресток.

Каждый из знаков 5.15.2 располагают над серединой полосы, для которой он предназначен.

Предварительные знаки 5.15.1 устанавливают на дорогах, имеющих перед перекрестком три полосы.

Предварительные знаки 5.15.1 и 5.15.2 размещают на расстоянии 50-150 м до места установки основных знаков.

Знак 5.15.3 "Начало полосы" применяют для обозначения начала полосы торможения на пересечениях и примыканиях, при увеличении числа полос для движения в данном направлении и устанавливают у начала отгона такой полосы.

Знак 5.15.5 "Конец полосы" применяют для обозначения конца полосы разгона, при уменьшении числа полос для движения в данном направлении и устанавливают у начала отгона полосы.
