При розрахунку стрілки з використанням ПЕОМ розмір фактичного жолоба видається на екран дисплея. Після запиту про необхідність коригування результатів розрахунку методом послідовних проб можна підібрати таку довжину гостряка, при якій цей жолоб стане трохи більшим або рівним мінімальному значенню.

При гнучких гостряках (корневе кріплення зі звичайним накладочним стиком), щоб їх надмірно не подовжувати, доцільно одержати збільшення жолоба між рамною рейкою і гостряком за рахунок застосування системи тяг, що забезпечують переведення гостряка за дві точки. У даному розрахунку це відповідає постановці двох приводів.

Проекція криволінійного гостряка на ось прямої колії визначається за такою залежністю:

(2.12)

Розрахункова схема визначення довжини стругання прямого гостряка в зоні прилягання до криволінійної рамної рейки приведена на Рис. 5. Для ви значення довжини стругання використовуються допоміжні величини:

;

;(2.13)

д

е S_n - ширина колії по прямому напрямку, мм.

Кут стругання прямого гостряка визначається через його косинус:

(2.14)

де S_к - ширина колії по боковому напрямку в зоні від кінця стругання до кореня гостряка, мм, приймається за даними табл. 2.2.

Довжина стругання прямого гостряка визначається за формулою:

(2.15)

Значення кутів і , під якими зістругують вістря прямого гостряка, визначають за формулами через тангенси:

;

(2.16)

;

де S_o - ширина колії в зоні вістря гостряка, приймається 1524 мм (для швидкісних переводів -1521 мм).

Рис. 2.4. Схема стругання прямого гостряка

При виконанні цієї частини розрахунків визначають також довжину початкової частини відігнутої рамної рейки, що веде на бокову колію, за формулою:

(2.17)

2.3. Визначення довжини рамних рейок

Довжина прямої рамної рейки залежить від довжини гостряка, прийнятого типу кореневого кріплення, а також від довжин переднього і заднього вильоту. Розміри останніх призначаються з умови розкладки брусів під ними:

(2.18)

де m₁ - довжина переднього вильоту рамної рейки,

m₂ - довжина заднього вильоту рамної рейки;

- проекція криволінійного гостряка на рамну рейку (рис. 6).

Довжина переднього вильоту рамної рейки m₁ призначається з умови забезпечення рівномірного розкладання брусів під ним. Крім цього, передній виліт повинен бути таким, щоб забезпечити відведення уширення колії від початку рамної рейки до вістря гостряка з ухилом 0,001 ...0,002.

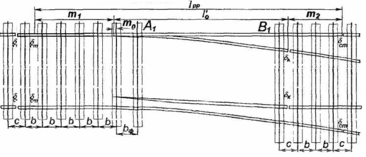

Рис. 6. Схема стрілки

З умови розкладки брусів довжина переднього вильоту (рис. 6) буде

; (2.19)

де c - нормальний стиковий прогін приймається згідно з табл. 1;

- нормальний стиковий зазор, прийнятий у розрахунку рівним 8 мм;

b - проміжний прогін між осями брусів, приймається згідно з табл. 2.3, повинен бути кратним 5 мм:

- відстань від осі першого флюгарочного бруса, до вістря гостряка, у сучасних переводів =41 мм;

- число проміжних прогонів під переднім вильотом рамних рейок, звичайно приймається від 5 до 9. Конкретну кількість прогонів приймають в залежності від максимальної швидкості руху на бокову колію (при швидкостях 40...60 км/г - 5...6, понад 60 - 7...9).

Довжина заднього вильоту рамної рейки (рис.6) також призначається з умови розкладання брусів

; (2.20)

.

де - відстань між осями брусів у корені гостряка, мм. При кореневому стику, що висить, можна приймати = c;

- стиковий зазор у корені, при вкладишево-накладочному кореневому кріпленні приймається 4...6 мм, при гнучких гостряках дорівнює 0;

- кількість проміжних прогонів під заднім вильотом рамної рейки, звичайно приймають 2...3.

Таблиця 1.

Величини стикових та проміжних прогонів у залежності від типу рейок і підрейкових опор

Отриману довжину рамної рейки необхідно порівняти зі стандартною довжиною рейки (12.5 або 25 метрів). При невеликій різниці між ними (±1 м) бажано прийняти рамну рейку стандартної довжини. Приймемо довжиною 12.5 м.

Коригувати довжину рамної рейки треба за рахунок довжини переднього вильоту, змінюючи при цьому число проміжних прогонів і їхню величину. Нове значення переднього вильоту при цьому визначається з виразу:

; (2.21)

Потім знову роблять розкладання брусів під відрізком m₁, підбираючи такі значення n₁ і b, щоб задовольнялася рівність.

При коригуванні можна не всі прогони приймати однаковими, можливо, що один з прогонів не буде кратним 5 мм.

Довжини рамних рейок прямого і бокового напрямків приймаються однаковими.

3. ВИЗНАЧЕННЯ МАРКИ ХРЕСТОВИНИ, ЇЇ ГЕОМЕТРИЧНИХ РОЗМІРІВ ТА ДОВЖИНИ ПРЯМОЇ ВСТАВКИ

3.1. Визначення марки хрестовини і довжини прямої вставки

Марка хрестовини - це тангенс кута хрестовини, виражений простим дробом (1/N). Знаменник (N) - це показник марки хрестовини. Значення кута хрестовики одержуємо з рішення рівняння проекції розрахункового контуру стрілочного переводу АВСО на вертикальну вісь (рис.7):

(3.1)

Безпосередньо це рівняння вирішити не можна, тому що у ньому є три невідомих величини:

• радіус перевідної кривої R:

• пряма вставка d;

• кут хрестовини (кут хрестовини - це кут між робочими гранями сердечника хрестовини).

З рівняння очевидно, що чим пологішим (більшим) буде радіус перевідної кривої, тим менше при одному й тому ж значенні кута (тобто при незмінній марці хрестовини) буде величина прямої вставки. І збільшенням прямої вставки можна домогтися зменшення радіуса перевідної кривої. Збільшити пряму вставку при незмінному радіусі можна, зменшуючи кут , тобто шляхом уположення марки хрестовини.

Для рішення рівняння необхідно попередньо задатися частиною невідомих величин. Звичайно радіус перевідної кривої у першому наближенні приймається рівним радіусу гостряка в другій його частині, тобто R= . Цим забезпечується плавність обрису рейкової нитки по боковому напрямку і відповідно забезпечується більш плавний рух екіпажів, ніж у випадку застосування різних значень радіусів R і .

Пряма вставка d необхідна для того, щоб забезпечити прямолінійний напрямок руху екіпажа до входу в горло хрестовина. Крім того, вона повинна бути такої величини, щоб забезпечити прямолінійність робочої грані вусовика в передній частини хрестовини і сердечника по боковому напрямку (це необхідна умова симетричності хрестовини щодо її бісектриси - при цьому хрестовина буде однаковою для лівого і правого переводів). Для виконання першої умови пряма вставка повинна бути не менше 2 м, другої - довжина прямої вставки повинна бути більша за передню частину хрестовини на довжину половини накладки (накладка так, як і вусовик, повинна бути на прямій частині рейки перевідної кривої).

.

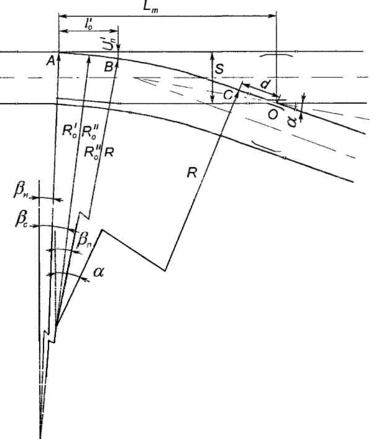

Рис. 7. Схема розрахункового контура стрілочного переводу

У цьому випадку мінімальне значення прямої вставки може бути визначене з залежності

; (3.2)

де G і D - конструктивні параметри, що забезпечують складання переднього стику хрестовини (рис. 8). їх значення в залежності від типу хрестовини приведені в (табл. Д 2.2)[1];

- конструктивний запас, дорівнює 1000 мм, що враховує можливу різницю між теоретичною мінімальною довжиною хрестовини і її практичною довжиною.

Приймаючи у формулі d=d_min,, одержуємо рівняння, з якого можна визначити кут хрестовини і марку. Цей кут буде оптимальним, оскільки забезпечується сталість кривизни в межах усієї перевідної кривої, а мінімальна довжина прямої вставки дозволяє зручно запроектувати хрестовину з прямолінійними робочими гранями.

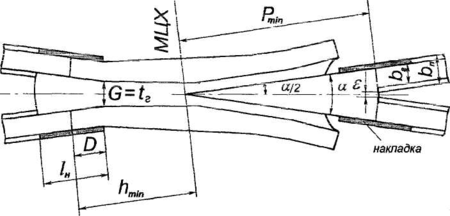

Рис. 8. Розрахункова схема цільнолитої хрестовини.

Вирішуючи вище з гаданні рівняння, щодо і ввівши деякі додаткові позначення, одержуємо таке зведення формул для визначення марки хрестовини:

;

;

; (3.3)

;

.
