При реализации комплексной системы различают четыре этапа, связанных с ее введением в практику работы: подготовка к разработке системы, разработка проекта системы, внедрение системы и ее непрерывное совершенствование.

2.3 Выбор метода и схема технологического процесса на объекте проектирования (Зона УМР)

При уборочно-моечных работах рациональнее всего использовать поточную линию, т.к. сменная программа уборочно-моечных работ равна N_умс=332. А также при применении поточной линии увеличивается производительность данной зоны, а это необходимо при большом числе автомобилей.

Технологический процесс УМР включает в себя следующие пункты:

Уборка салона механизированная мойка домойка и обтирка.

После установки автомобиля на конвейер бригадиру отдаются документы на ежедневное обслуживание. Затем бригадир отдаёт распоряжение своим подчинённым на выполнение операций по УМР, вкраце об операциях:

Уборка салона автомобиля. Уборка заключается в удалении пыли и мусора из кузова и кабины автомобиля, в протирке сидений, стекол и арматуры внутри кузова, а также в протирке двигателя, щитков и внутренней стороны капота. Подготовки автомобиля к мойке и мойке ковриков.

Мойка автомобилей. Мойка наружных частей кузова и шасси автомобиля производят холодной или теплой (плюс 25—3О°С) водой. Чтобы, не вызвать разрушения окраски кузова, , разница между температурой воды и обмываемой поверхностью не должна превышать 18—20°С,.

Механизированная мойка автомобилей осуществляется с помощью специальных установок, которые по своему устройству и условиям применения классифицируются: по конструкции рабочего органа установки — на струйные, щеточные и струйно-щеточные; по относительному перемещению автомобиля и рабочих органов установки — на проездные и подвижные; по условию применения — на стационарные и передвижные; по способу управления — на установки с ручным управлением и автоматические.

Струйно-щеточные установки имеют в качестве рабочего органа комбинированное устройство из щеток, а также сопла, по которым подается вода или моющий раствор. Используются для мойки автобусов, легковых автомобилей и грузовых автомобилей фургонов.

Протирка кузова насухо производится после окончательного ополаскивания его чистой водой, при этом удаляется влага с наружных поверхностей кузова, а также при необходимости удалить оставшуюся после мойки автомобиля грязь, домыть автомобиль. Для протирки вручную применяют замшу, флатель и другие гигроскопические материалы.

После мойки автомобиля заносится в журнал учета пометка о проведении ЕО для данной марки автомобиля.

2.4 Выбор режима работы производственных подразделений

Зона ЕО работает совместно с другими зонами, так как, например, при ТО-1 или при ТО-2 вначале надо пройти ежедневное обслуживание, поэтому работу зона ЕО начинает с 15.00 до 24.00 ч. Рабочий день эксплуатации автомобильного парка начинается с 7.00 до 16.00 ч. Но автомобили приезжают в парк постепенно, как и выезжают в зависимости от программы загрузки, поэтому зона УМР начинает работу с 15.00 ч.

Количество рабочих дней в году- 253

Сменность работы-1

Время начала и окончания работы- 15.00 ч-24.00 ч.

Время обеденных и технологических перерывов- 1ч-обед, 10 мин. через каждые 2 ч.

2.5 Расчёт числа поточных линий непрерывного действия

Такт линии и необходимая скорость конвейера рассчитываются по формулам:

τ_умр = 60/N_у, мин (58)

U_к = N_y · (L_a + a)/60, м/мин (59)

где: τ_умр – такт линии УМР.

N_y – производительность моечной установки.

U_к – скорость перемещения авто конвейером.

L_a – габаритная длина авто.

а – расстояние между авто на постах.

τ_умр = 60/45=1,33 мин.

U_к = 45 · (4,2 + 3)/60=5,4 м/мин

Так как на линии обслуживания предусматривается механизация только моечных работ, а остальные выполняются вручную, то такт линии рассчитывается по движению авто на посту мойки по формуле:

τ_умр = (L_a + a)/U_к, мин (60)

τ_умр = (4,2 + 3)/5,4=1,33 мин

Скорость перемещения авто принимается по скорости конвейера 2-:-3 м/мин. Пропускная способность линии УМР рассчитывается по формуле:

П_умр = 60/τ_умр, авт/ч (61)

П_умр = 60/1,33=45 авт/ч

Число линий непрерывного действия рассчитываем по формуле:

П_умр = τ_умр/R (62)

Ритм производства (R) рассчитывается по формуле:

R = , мин (63)

где: Т_см – продолжительность смены работы зоны УМР.

С_см – сменность работы зоны УМР.

N_умс – сменная программа УМР.

R = 8160332=1,44мин.

П_умр = 1,331,44=0,921 поточная линия.

2.6 Распределение исполнителей по специальности и квалификации

Количество исполнителей для каждого вида работ (уборка, мойка-домойка, сушка-обтирка) рассчитывается на основании трудоемкости работ выполняемых ручным способом. Далее расчетную трудоемкость по видам работ необходимо разделить на годовой форд рабочего места и получите расчетное число исполнителей. С учетом совмещения видов выполняемых работ необходимо определиться с конкретным числом исполнителем по каждому виду работ, не опуская из внимания работу бригадира.

Результаты расчета заносим в табл. 2.1.

Число исполнителей равно

Р_яв=ТФ, чел. (64)

Р_яв=103642050=5,05принимаю Р_яв=6 чел.

В это число входит 1 бригадир и 5 рабочих.

Таблица 2.1 Распределение исполнителей в зоне УМР по специальности

Виды работ	Распределение трудоемкости		Количество исполнителей		Примеча- ние
	%	чел.ч	Расчетное	Принятое
Уборка Мойка Сушка	40 20 40	4145,6 2072,8 4145,6	2 1 2	2 1 2	1 бригадир
Всего	100	10364	5	5

2.7 Подбор технологического оборудования

Подбирать оборудование следует в зависимости типа выполнения работ, т.е. применена поточная линия или нет. В данном случае поточная линия применена, поэтому подобранное оборудование будет следующим, которое обеспечивает всех исполнителей рабочими местами и объёмом работ.

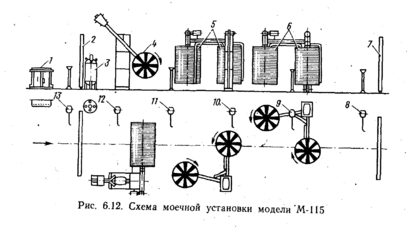

Механизированная многощёточная установка для мойки легковых автомобилей может служить установка ГАРО модели М-115 (рис. 6.12). Установка включает душевую рамку 2 предварительного смачивания, служащую одновременно для подачи моющей жидкости, горизонтальную щетку 4, вертикальные цилиндрические щетки 5 и 6, подвешенные к консолям, поворачивающимся на стойке вокруг общей оси, увешиваемую рамку 7 для ополаскивания автомобиля, бачок З для моющего раствора, аппаратный шкаф 1 с пультом управления. Горизонтальная щетка подвешена консольно на качающемся рычаге. Управление установкой осуществляется с помощью командоконтроллеров 8—13.

Прижатие щеток к поверхности кузова и их возврат в первоначальное положение происходит под действием пружин и трособлочной системы с грузами (противовесами). Под действием грузов одна из щеток блока стремится сохранить положение, перпендикулярное направлению движения автомобиля, что обеспечивает качественную мойку передней и задней частей кузова.

Моющий раствор подается по специальным трубкам к горизонтальной и двум вертикальным щеткам. В качестве моющего раствора применяется 2—З%-ный раствор сульфонала с водой (1—1,5 кг на 50 л воды), подогретой до 40—50°С.

Для мойки днища кузова и других нижних частей шасси легковых автомобилей используется специальная струйная установка модели ЦКБ М-121. Дополнительным устройством к моечной установке ГАРО модели М-115 служит установка для мойки дисков колес легкового автомобиля (рис. 6.13), которая состоит из двух одинаковых по конструкции секций, расположенных по обеим сторонам поста мойки (на конвейерной линии). Каждая секция включает: пять торцовых щеток из капрона, трубчатый коллектор с соплами для подачи воды к щеткам, электродвигатель мощностью З кВт с редуктором для вращения щеток. Управлениё установкой — автоматическое.

В моечных установках с цилиндрическими щетками скорость вращения щеток должна находиться в определенном соотношении.

Таблица 2.2 Технологическое оборудование ( организационная оснастка)

Таблица 2.3

Технологическая оснастка

2.8 Расчёт производственной площади зоны ежедневного обслуживания

При применении поточного метода организации производства в зоне ТО площадь зоны может быть рассчитана:

F = L · B, м₂ (65)

где: L – длина зоны ТО.

В – ширина зоны ТО.

Фактически длина линии может быть принята:

L = L_a · N + a · (N – 1) + 2 · a₁, м (66)

L=4,2·4 + 3·(4- 1) + 2·2,5=30,8 м.

где: L – расчетная длина зоны ТО.

L_a – длина наибольшего автомобиля, м.

N – число постов линии ТО.

а – интервал между авто, стоящими на двух последовательных помостах, м.
