Рисунок №1.2 Циркуляция судна в грузу
Таблица № 1.3 - Технические средства навигации
| Прибор, система | Тип, марка | К-во | Год выпуска | Место установки |
| 1 | 2 | 3 | 4 | 5 |
| Магнитный компас (основной) | УКП М-3 | 1 | 1978 | пеленгаторная палуба |
| Магнитный компас (путевой) | УКП М-3 | 1 | 1976 | ходовой мостик |
| Гирокомпас | "Амур - 2М" | 1 | 1976 | гирокомпасный пост |
| Радиолокатор (основной) | "Донец - 2" | 1 | 1979 | ходовой мостик |
| Радиолокатор резервный | "Миус" | 1 | 1981 | ходовой мостик |
| Радиопеленгатор | "Рыбка М" | 1 | 1976 | ходовой мостик |
| Приемоиндикатор РНС "Лоран С" | КПИ-5ф | 1 | 1987 | ходовой мостик |
| Гидродинамический лаг | ЛГ - 2М | 1 | 1977 | ходовой мостик |
| Навигационный эхолот | НЭЛ - 5М | 1 | 1979 | ходовой мостик |
| Авторулевой | "Аист" | 1 | 1979 | ходовой мостик |
| Спутниковая навигационная система “GPS-ГЛОНАСС” | CН-3120 | 1 | 1987 | ходовой мостик |
Таблица № 1.4 - Девиации магнитного компаса УКП М-3 (основной)
| КК˚ |
| КК˚ |
| КК˚ |
|
| 0˚ | 0,0˚ | 120˚ | -0,2˚ | 240˚ | +0,7˚ |
| 15˚ | +0,9˚ | 135˚ | -0,8˚ | 255˚ | -0,2˚ |
| 30˚ | +1,8˚ | 150˚ | -0,8˚ | 270˚ | -1,6˚ |
| 45˚ | +2,2˚ | 165˚ | -0,8˚ | 285˚ | -1,5˚ |
| 60˚ | +2,2˚ | 180˚ | -0,8˚ | 300˚ | -1,3˚ |
| 75˚ | +2,0˚ | 195˚ | -0,1˚ | 315˚ | -0,9˚ |
| 90˚ | +1,3˚ | 210˚ | +0,8˚ | 330˚ | -0,6˚ |
| 105˚ | +0,6˚ | 225˚ | +1,2˚ | 345˚ | -0,2˚ |
˚
Коэффициенты: А=+0,3˚; В=-0,3˚; С=+0,4˚; Д=+0,35˚; Е=+0,67˚
Таблица №1.5 - Радиодевиация радиопеленгатора "Рыбка - М"
| ОРКУо | fо | ОРКУо | fо |
| 0 | -0,8 | 180 | -0,6 |
| 10 | -0,2 | 190 | 0,0 |
| 20 | +0,2 | 200 | +0,1 |
| 30 | +0,4 | 210 | +0,6 |
| 40 | +0,7 | 220 | +0,8 |
| 50 | +0,8 | 230 | +0,6 |
| 60 | +0,6 | 240 | +0,5 |
| 70 | +0,3 | 250 | +0,4 |
| 80 | +0,1 | 260 | 0,0 |
| 90 | -0,2 | 270 | -0,5 |
| 100 | -0,6 | 280 | -0,8 |
| 110 | -0,8 | 290 | -1,0 |
| 120 | -1,0 | 300 | -1,1 |
| 130 | -1,1 | 310 | -1,2 |
| 140 | -1,1 | 320 | -1,2 |
| 150 | -1,0 | 330 | -1,0 |
| 160 | -0,4 | 340 | -0,9 |
| 170 | -0,5 | 350 | -0,7 |
| 180 | -0,6 | 360 | -0,8 |
Коэффициенты A= +0,4º D= +0,9º E= +2,3º B= +1,0º C= - 0,9º λ=410 кГц.

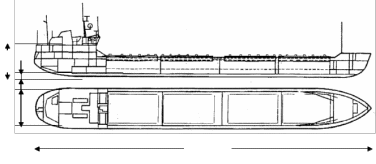

Рисунок №1.3 План-схема судна типа"Сормовский"
Н=18,5м, Т= 5,5м, В=13,0м, 114.1м.
РЛС "Донец - 2" РЛС "Миус"
Рисунок 1.5 Схема теневых секторов и мертвых зон РЛС.
1. Предварительная подготовка
1.1 Подбор карт, руководств и пособий для маршрута перехода
Согласно РШСУ-98, подбор навигационных морских карт, пособий, руководств на предстоящий переход (рейс) выполняется по каталогу карт и книг в соответствии с требованиями правил корректуры, комплектования и хранения карт и руководств, для плавания на судах гражданских ведомств 9038.
Карты подбираются по откорректированному каталогу карт и книг следующим образом:
в любой части каталога по листу "Нарезки частей каталога", который помещен в начале книги, определяет нужная часть каталога;
в выбранной части каталога по сборному листу сборных листов карт, помещенных в начале раздела "Карты", выписываются номера сборных листов предстоящего района плавания;
в том же разделе "Карты" по выписанным сборным листам, подбираются и выписываются номера необходимых карт по предстоящему маршруту плавания; первыми выписываются номера генеральных карт, на которых расположены пункты отхода и прихода, а затем номера планов, частных и путевых карт;
Для подбора лоций и других руководств для плавания пользуются разделом "Книги" каталога карт и книг. Границы лоций, описание огней и знаков и других руководств указаны на соответствующих сборных листах в разделе "Книги", а цифры на этих листах обозначают номера изданий. Подбор карт, руководств и пособий для плавания по маршруту перехода выполняем по каталогу карт и книг №7202 (частьIII. Средиземное, Черное, Азовское, Аральское моря и озеро Иссык - Куль).
Сведения о подобранных картах, руководствах и пособиях для плавания сведены в таблицу№1.1.1
Таблица 1.1.1 - Карты
| № | Адмиралтейский номер карты | Заголовок (название) карты | Масштаб Год издания | Год Корректуры | |||
| 1 | 2 | 3 | 4 | 5 | |||
| Генеральные карты | |||||||
| 30102 | Черное и Эгейское моря | 1: 2000000 1969 | 06.02.2006 | ||||
| 30104 | Средняя часть Средиземного моря | 1: 2000000 1971 | 06.02.2006 | ||||
| 30105 | Западная часть Средиземного моря | 1: 2000000 1975 | 06.02.2006 | ||||
| 31008 | Западная часть Средиземного моря | 1: 750000 1980 | 06.02.2006 | ||||
| 30302 | Эгейское и Мраморное моря | 1: 1000000 1978 | 06.02.2006 | ||||
| 30305 | Ионическое море | 1: 1000000 1976 | 06.02.2006 | ||||
| 31015 | Азовское море | 1: 500000 1975 | 06.02.2006 | ||||
| 31011 | От Севастополя до Новороссийска | 1: 500000 1983 | 06.02.2006 | ||||
| 31010 | От Севастополя до Констанцы | 1: 500000 1975 | 06.02.2006 | ||||
| 31014 | От порта Констанца до порта Амасра | 1: 500000 1980 | 06.02.2006 | ||||
| 31016 | Северная часть Эгейского моря | 1: 500000 1977 | 06.02.2006 | ||||
| 31017 | Южная часть Эгейского моря | 1: 500000 1980 | 06.02.2006 | ||||
| 31023 | От мыса Тенарон (Матапан) до порта Бенгази | 1: 500000 1980 | 06.02.2006 | ||||
| 31029 | Восточная часть Ионического моря | 1: 500000 1979 | 06.02.2006 | ||||
| 31028 | Западная часть Ионического моря | 1: 500000 1980 | 06.02.2006 | ||||
| 31033 | Восточная часть Тирренского моря | 1: 500000 1975 | 06.02.2006 | ||||
| Путевые и частные карты и планы | |||||||
| 38129 | Порт Ялта | 1: 5000 1981 | 06.02.2006 | ||||
| 35127 | Новорросийская бухта | 1: 25000 1984 | 06.02.2006 | ||||
| 32104 | От Севастополя до Феодосии | 1: 200000 1979 | 06.02.2006 | ||||
| 32125 | От 42º38'N -до 43º53'N. От 31º44'Е -до 34º04'Е. | 1: 200000 1983 | 06.02.2006 | ||||
| 32124 | От 43º05'N -до 44º20'N. От 30º00'Е -до 32º20'Е. | 1: 200000 1983 | 06.02.2006 | ||||
| 32118 | От 42º10'N -до 43º25'N. От 29º36'Е -до 31º56'Е. | 1: 200000 1983 | 06.02.2006 | ||||
| 32115 | От бухты Мичурин до мыса Шиле | 1: 200000 1971 | 06.02.2006 | ||||
| 34113 | От порта Инеболу до порта Зонгулдак | 1: 200000 1968 | 06.02.2006 | ||||
| 36127 | Подходы к проливу Босфор | 1: 50000 1982 | 06.02.2006 | ||||
| 36129 | Пролив Босфор | 1: 25000 1982 | 06.02.2006 | ||||
| 35201 | Подходы к проливу Босфор | 1: 50000 1982 | 06.02.2006 | ||||
| 32200 | Мраморное море | 1: 200000 1978 | 06.02.2006 | ||||
| 33201 | Мраморное море. Восточная часть | 1: 100000 1978 | 06.02.2006 | ||||
| 33202 | Мраморное море. Средняя часть | 1: 100000 1979 | 06.02.2006 | ||||
| 33203 | Мраморное море. Западная часть | 1: 100000 1978 | 06.02.2006 | ||||
| 32201 | От порта Александруполис до острова Лесбос с проливом Дарданеллы | 1: 200000 1972 | 06.02.2006 | ||||
| 33204 | Пролив Дарданеллы | 1: 100000 1875 | 06.02.2006 | ||||
| 35212 | Центральная часть пролива Дарданеллы | 1: 50000 1974 | 06.02.2006 | ||||
| 35213 | Южная часть пролива Дарданеллы | 1: 50000 1973 | 06.02.2006 | ||||
| 32202 | От пролива Дарданеллы до острова Скирос | 1: 200000 1982 | 06.02.2006 | ||||
| 33205 | Подходы к проливу Дарданеллы | 1: 100000 1982 | 06.02.2006 | ||||
| 32202 | От пролива Дарданеллы до острова Скирос | 1: 200000 1982 | 06.02.2006 | ||||
| 32206 | От острова Скирос до острова Икалия | 1: 200000 1976 | 06.02.2006 | ||||
| 32210 | От пролива Кафирефс (Доро) до залива Арголикос | 1: 200000 1977 | 06.02.2006 | ||||
| 33241 | Пролив Кафирефс (Доро) | 1: 100000 1968 | 06.02.2006 | ||||
| 33228 | Проливы Кеос, Китнос и Серифос | 1: 100000 1968 | 06.02.2006 | ||||
| 32215 | От залива Арголикос до острова Крит | 1: 200000 1978 | 06.02.2006 | ||||
| 33239 | От острова Китира до острова Белопуло (Парапола) | 1: 100000 1978 | 06.02.2006 | ||||
| 33238 | Залив Лаконикос с подходами | 1: 100000 1974 | 06.02.2006 | ||||
| 32214 | От острова Андикитира до острова Сапьендза | 1: 200000 1978 | 06.02.2006 | ||||
| 32213 | От острова Сапьендза до острова Закинф | 1: 200000 1978 | 06.02.2006 | ||||
| 32212 | От острова Закинф до острова Лефакс | 1: 200000 1978 | 06.02.2006 | ||||
| 32211 | От острова Лефакс до мыса Кефали | 1: 200000 1978 | 06.02.2006 | ||||
| 32300 | Пролив Отранто | 1: 200000 1980 | 06.02.2006 | ||||
| 32311 | Залив Таранто | 1: 200000 1980 | 06.02.2006 | ||||
| 32301 | От порта Бриндизи до мыса Волувица | 1: 200000 1980 | 06.02.2006 | ||||
| 32302 | От порта Бриндизи до мыса Сан - Франческо | 1: 200000 1980 | 06.02.2006 | ||||
| 38355 | Порт Бриндизи | 1: 7500 1968 | 06.02.2006 | ||||
| Справочные карты | |||||||
| 6243 | Гидрометеорологические карты Средиземного моря | ||||||
| 90102-Н2 | Карта мира. Горизонтальная (н) И вертикальная (г) составляющие напряженности геомагнитного поля эпохи… 1975г. (карта элементов земного магнетизма). | 1978г. 1: 20000000 | |||||
| 90080 | Карта часовых поясов мира | 1979г. 1: 50000000 | |||||
| 30302ДН-LC, 30303ДН-LC, 30304ДН-LC. | Карты радионавигационных систем (ЛОРАН-С) Эгейское, мраморное и средиземное моря SLO-Г SLO-Б 7990-Х | 1978г. 1: 500000 | |||||
Таблица 2.2 - Руководства и пособия
| Адмир. № | Наименование пособия | Год издания | Дата судовой кор-ры | Прим-е |
| 1 | 2 | 3 | 4 | 5 |
| Руководства для плавания | ||||
| 1244 | Лоция Чёрного моря Дополнение № (…) | 1987 | 06.02.2006 | |
| 1245 | Лоция Мраморного моря и проливов Босфор и Дарданеллы Дополнение № (…) | 1989 | 06.02.2006 | |
| 1247 | Лоция Эгейского моря Дополнение № (…) | 1989 | 06.02.2006 | |
| 1248 | Лоция Ионического моря Дополнение № (…) | 1990 | 06.02.2006 | |
| 1249 | Лоция Адриатического моря Дополнение № (…) | 1990 | 06.02.2006 | |
| 2217 | Огни и знаки Чёрного и Азовского морей | 1989 | 06.02.2006 | |
| 2219 | Огни Средиземного моря Часть-1 | 1990 | 06.02.2006 | |
| 2220 | Огни Средиземного моря Часть-2 | 1990 | 06.02.2006 | |
| NP-78 | Адмиралтейский список Огней и туманных сигналов. Часть-Е | 1989 | 06.02.2006 | |
| 3001 | Радиотехнические средства навигационного оборудования Северного Ледовитого и Атлантического океанов. Дополнение № (…) | 1980 | 06.02.2006 | |
| 3003 ДСП | Радиотехнические средства навигационного оборудования СССР. Европейская часть. | 1977 | 06.02.2006 | |
| 3004 ДСП | Расписание передач навигационных и гидрометеорологических сообщений для мореплавателей радиостанциями СССР. | 1982 | 06.02.2006 | |
| 3005 | Расписание передач навигационных и гидрометеорологических сообщений для мореплавателей радиостанциями Северного Ледовитого и Атлантического океанов. | 1980 | 06.02.2006 | |
| 3008 | Расписание факсимильных гидрометеорологических радиопередач | 1980 | 06.02.2006 | |
| 4249 ДСП | Радиолокационное описание побережья Черного моря | 1978 | 06.02.2006 | |
| 4228 | Рекомендации при плавании в проливах Босфор и Дарданеллы | 1989 | 06.02.2006 | |
| 9017 | МППСС-72 | 1972 | 06.02.2006 | |
| 9016 | МСС | 1975 | 06.02.2006 | |
| 9052 | Сборник договоров и законодательных актов иностранных государств по вопросам мореплавания, Том-2 | 06.02.2006 | ||
| 9029 | Руководства МАМС | 06.02.2006 | ||
| Справочные пособия | ||||
| 7202 | Каталог карт и книг. Часть-3 | 1991 | 06.02.2006 | |
| 6238 | Атлас поверхностных течений Средиземного моря | 1990 | 06.02.2006 | |
| 6242 | Атлас волнения и ветра Средиземного моря | 1989 | 06.02.2006 | |
| 6003 | Таблицы приливов на 2006г. Том-3 | 2006 | 06.02.2006 | |
| 6237 | Атлас поверхностных течений Чёрного моря | 1989 | 06.02.2006 | |
| 9027 | Описание особенностей судовых огней военных кораблей и сигналов, подаваемых кораблями для обеспечения безопасности плавания | 2003 | 06.02.2006 | |
| 9001 | Таблицы ширины территориальных вод и специальных зон зарубежных государств | 2003 | 06.02.2006 | |
| 9032 | Справочник Порты Мира | 1990 | 06.02.2006 | |
| Вычислительные пособия | ||||
| 9002 | МАЕ-2006 | 2006 | 06.02.2006 | |
| 9011 | МТ-75 | 1975 | 06.02.2006 | |
| 9004 | ВАС-58, Том-2 | 1958 | 06.02.2006 | |
| 9005 | ВАС-58, Том-3 | 1958 | 06.02.2006 | |
| 9007 | ТВА-57 | 1957 | 06.02.2006 | |
Перечень основной штурманской документации на судне Судовой журнал.
