Таблица 1.5 – Радиодевиация радиопеленгатора «Рыбка – М»
| ОРКУо | fо | ОРКУо | fо |
| 0 | -0,8 | 180 | -0,6 |
| 10 | -0,2 | 190 | 0,0 |
| 20 | +0,2 | 200 | +0,1 |
| 30 | +0,4 | 210 | +0,6 |
| 40 | +0,7 | 220 | +0,8 |
| 50 | +0,8 | 230 | +0,6 |
| 60 | +0,6 | 240 | +0,5 |
| 70 | +0,3 | 250 | +0,4 |
| 80 | +0,1 | 260 | 0,0 |
| 90 | -0,2 | 270 | -0,5 |
| 100 | -0,6 | 280 | -0,8 |
| 110 | -0,8 | 290 | -1,0 |
| 120 | -1,0 | 300 | -1,1 |
| 130 | -1,1 | 310 | -1,2 |
| 140 | -1,1 | 320 | -1,2 |
| 150 | -1,0 | 330 | -1,0 |
| 160 | -0,4 | 340 | -0,9 |
| 170 | -0,5 | 350 | -0,7 |
| 180 | -0,6 | 360 | -0,8 |
Коэфициенти: A= +0,4º D= +0,9º E= +2,3º B= +1,0º C= - 0,9º λ=410 кГц

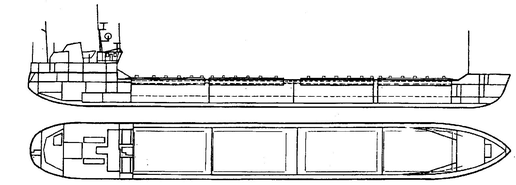

Рисунок 1.3 - План - схема судна типа "Буг"
1.1 Подбор карт, руководств и пособий для маршрута перехода
Согласно РШСУ-98, подбор навигационных морских карт, пособий, руководств на предстоящий переход (рейс) выполняется по каталогу карт и книг в соответствии с требованиями правил корректуры, комплектования и хранения карт и руководств, для плавания на судах гражданских ведомств 9038.
Карты подбираются по откорректированному каталогу карт и книг следующим образом:
- в любой части каталога по листу «Нарезки частей каталога», который помещен в начале книги, определяет нужная часть каталога;
- в выбранной части каталога по сборному листу сборных листов карт, помещенных в начале раздела «Карты», выписываются номера сборных листов предстоящего района плавания;
- в том же разделе «Карты» по выписанным сборным листам, подбираются и выписываются номера необходимых карт по предстоящему маршруту плавания; первыми выписываются номера генеральных карт, на которых расположены пункты отхода и прихода, а затем номера планов, частных и путевых карт;
Для подбора лоций и других руководств для плавания пользуются разделом «Книги» каталога карт и книг. Границы лоций, описание огней и знаков и других руководств указаны на соответствующих сборных листах в разделе «Книги», а цифры на этих листах обозначают номера изданий.
Таблица 1.6 – Карты
| № | Адмиралтейский номер карты | Заголовок (название) карты | Масштаб Год издания | Дата судовой корректуры | |||||
| 1 | 2 | 3 | 4 | 5 | |||||
| Генеральные карты | |||||||||
| 1 | 30102 | Черное и Эгейское моря | 1:2000000 1983 | 01.09.2006 | |||||
| 2 | 31016 | Средняя часть Средиземного моря | 1:2000000 1983 | 01.09.2006 | |||||
| 3 | 30103 | Восточная часть Средиземного моря | 1:2000000 1975 | 01.09.2006 | |||||
| 4 | 31009 | Восточная часть Черного моря | 1:750000 1975 | 01.09.2006 | |||||
| 5 | 31008 | Западная часть Черного моря | 1:750000 1980 | 01.09.2006 | |||||
| 6 | 30302 | Эгейское и Мраморное моря | 1:1000000 1978 | 01.09.2006 | |||||
| 7 | 30305 | Ионическое море | 1:1000000 1976 | 01.09.2006 | |||||
| 8 | 30399 | Тирренское море | 1:1000000 1976 | 01.09.2006 | |||||
| 9 | 31011 | От Севастополя до Новороссийска | 1:500000 1984 | 01.09.2006 | |||||
| 10 | 31010 | От Севастополя до Констанцы | 1:500000 1975 | 01.09.2006 | |||||
| 11 | 31013 | От залива Орду до порта Амасра | 1:500000 1980 | 01.09.2006 | |||||
| 12 | 31014 | От порта Констанца до порта Амасра | 1:500000 1980 | 01.09.2006 | |||||
| 13 | 31016 | Северная часть Эгейского моря | 1:500000 1977 | 01.09.2006 | |||||
| 14 | 31017 | Южная часть Эгейского моря | 1:500000 1980 | 01.09.2006 | |||||
| 15 | 31023 | От мыса Тенарон (Матапан) до порта Бенгази | 1:500000 1980 | 01.09.2006 | |||||
| 16 | 31029 | Восточная часть Ионического моря | 1:500000 1979 | 01.09.2006 | |||||
| 17 | 31028 | Западная часть Ионического моря | 1:500000 1980 | 01.09.2006 | |||||
| 18 | 31033 | Восточная часть Тирренского моря | 1:500000 1980 | 01.09.2006 | |||||
| 19 | 31026 | Туниский пролив | 1:500000 1985 | 01.09.2006 | |||||
| Путевые карты и планы | |||||||||
| 20 | 38135 | Порт Феодосия с подходами | 1:10000 1985 | 01.09.2006 | |||||
| 21 | 35126 | Феодосийский залив | 1:50000 1983 | 01.09.2006 | |||||
| 22 | 32105 | От Феодосии до Анапы | 1:200000 1984 | 01.09.2006 | |||||
| 23 | 32104 | От Севастополя до Феодосии | 1:200000 1979 | 01.09.2006 | |||||
| 24 | 32125 | От 42º38'N –до 43º53'N. От 31º44'Е –до 34º04'Е. | 1:200000 1983 | 01.09.2006 | |||||
| 25 | 32124 | От 43º05'N –до 44º20'N. От 30º00'Е –до 32º20'Е. | 1:200000 1983 | 01.09.2006 | |||||
| 26 | 32118 | От 42º10'N –до 43º25'N. От 29º36'Е –до 31º56'Е. | 1:200000 1983 | 01.09.2006 | |||||
| 27 | 32115 | От бухты Мичурин до мыса Шиле | 1:200000 1971 | 01.09.2006 | |||||
| 28 | 34113 | От порта Инеболу до порта Зонгулдак | 1:200000 1968 | 01.09.2006 | |||||
| 29 | 36127 | Подходы к проливу Босфор | 1:50000 1982 | 01.09.2006 | |||||
| 30 | 36129 | Пролив Босфор | 1:25000 1982 | 01.09.2006 | |||||
| 31 | 32200 | Мраморное море | 1:200000 1978 | 01.09.2006 | |||||
| 32 | 35201 | Подходы к проливу Босфор | 1:50000 1982 | 01.09.2006 | |||||
| 33 | 33201 | Мраморное море. Восточная часть | 1:100000 1978 | 01.09.2006 | |||||
| 34 | 33202 | Мраморное море. Средняя часть | 1:100000 1979 | 01.09.2006 | |||||
| 35 | 33203 | Мраморное море. Западная часть | 1:100000 1978 | 01.09.2006 | |||||
| 36 | 32201 | От порта Александруполис до острова Лесбос с проливом Дарданеллы | 1:200000 1972 | 01.09.2006 | |||||
| 37 | 33204 | Пролив Дарданеллы | 1:100000 1875 | 01.09.2006 | |||||
| 38 | 35212 | Центральная часть пролива Дарданеллы | 1:50000 1974 | 01.09.2006 | |||||
| 39 | 35213 | Южная часть пролива Дарданеллы | 1:50000 1973 | 01.09.2006 | |||||
| 40 | 32202 | От пролива Дарданеллы до острова Скирос | 1:200000 1982 | 01.09.2006 | |||||
| 41 | 33205 | Подходы к проливу Дарданеллы | 1:100000 1982 | 01.09.2006 | |||||
| 42 | 32206 | От острова Скирос до острова Икария | 1:200000 1976 | 01.09.2006 | |||||
| 43 | 32210 | От пролива Кафирефс (Доро) до залива Арголикос | 1:200000 1977 | 01.09.2006 | |||||
| 44 | 33241 | Пролив Кафирефс (Доро) | 1:100000 1968 | 01.09.2006 | |||||
| 45 | 33228 | Проливы Кеос, Китнос и Серифос | 1:100000 1968 | 01.09.2006 | |||||
| 46 | 32215 | От залива Арголикос до острова Крит | 1:200000 1978 | 01.09.2006 | |||||
| 47 | 33239 | От острова Китира до острова Белопуло (Парапола) | 1:100000 1978 | 01.09.2006 | |||||
| 48 | 33238 | Залив Лаконикос с подходами | 1:100000 1974 | 01.09.2006 | |||||
| 49 | 32214 | От острова Андикитира до острова Сапьендза | 1:200000 1978 | 01.09.2006 | |||||
| 50 | 32313 | От Мессинского пролива до порта Сиракузы | 1:200000 1981 | 01.09.2006 | |||||
| 51 | 33338 | Мессинский залив | 1:100000 1980 | 01.09.2006 | |||||
| 52 | 35358 | Cеверная часть Мессинского залива | 1:30000 1982 | 01.09.2006 | |||||
| 53 | 32320 | Липарские острова с Мессинским заливом | 1:200000 1978 | 01.09.2006 | |||||
| 54 | 32319 | От мыса Сан-Вито до мыса Орландо | 1:200000 1983 | 01.09.2006 | |||||
| 55 | 35370 | Бухта Палермо | 1:50000 1984 | 01.09.2006 | |||||
| 56 | 38370 | Бухта Палермо | 1:30000 1984 | 01.09.2006 | |||||
Справочные карты | | ||||||||
31016-LC | Северная часть Эгейского моря7990-X; 7990-Y; 7990-Z; | 500 000 | 1977 | | |||||
| 31017-LC | Южная часть Эгейского моря 7990-X; 7990-Y; 7990-Z; | 500 000 | 1980 | ||||||
| 31023-LC | От о. Крит до залива Анталья 7990-X; 7990-Y; 7990-Z; | 500 000 | 1979 | ||||||
| 31029-LC | От мыса Калеарды до порта Бейрут 7990-X; 7990-Y; 7990-Z; | 500 000 | 1983 | ||||||
| 31028-LC | Западная часть Ионического моря 7990-X; 7990-Y; 7990-Z; | 500 000 | 1983 | ||||||
| 31033-LC | Восточная часть Тирренского моря 7990-X; 7990-Y; 7990-Z; | 500 000 | 1983 | ||||||
| 31026-LC | Тунисский пролив 7990-X; 7990-Y; 7990-Z; | 500 000 | 1983 | ||||||
| Вспомогательные карты | |||||||||
| 90199 | Номограмма для определения начального курса при плавании по ДБК | ||||||||
| 91012 | Карты для прокладки ДБК | 1962 | |||||||
| 90080 | Карта часовых поясов мира | 50 000 000 | 1983 | ||||||
| 90102-Н-Z. 4л. | Карта мира. Горизонтальная (H) И вертикальная (Z) составляющие напряженности гомагнитного поля эпохи… 1975г. (карта элементов земного магнетизма). | 20000000 | 1978 | ||||||
| 90404 | Широтный пояс 34º40' – 35º59' | 200 000 | |||||||
| 90405 | Широтный пояс 35º47' – 37º05' | 200 000 | |||||||
| 90406 | Широтный пояс 36º53' – 38º10' | 200 000 | |||||||
| 90407 | Широтный пояс 37º58' – 39º13' | 200 000 | |||||||
| 90408 | Широтный пояс 39º00' – 40º14' | 200 000 | |||||||
| 90409 | Широтный пояс 40º03' – 41º16' | 200 000 | |||||||
| 90410 | Широтный пояс 41º05' – 42º17' | 200 000 | |||||||
| 90411 | Широтный пояс 42º06' – 43º17' | 200 000 | |||||||
| 90412 | Широтный пояс 43º07' – 44º17' | 200 000 | |||||||
| 90413 | Широтный пояс 44º06' – 45º15' | 200 000 | |||||||
Таблица 1.7 – Руководства и пособия
Адмир.№ | Наименование пособия | Год издания | Дата судовой кор-ры | Приме-ча-ние |
| 1 | 2 | 3 | 4 | 5 |
Руководства для плавания | ||||
| 1244 | Лоция Чёрного моря | 1989 | 01.09.2006 | Допол-нение № |
| 1245 | Лоция Мраморного моря и проливов Босфор и Дарданеллы | 1982 | 01.09.2006 | Допол-нение № |
| 1247 | Лоция Эгейского моря | 1989 | 01.09.2006 | Допол-нение № |
| 1248 | Лоция Ионического моря | 1989 | 01.09.2006 | Допол-нение № |
| 1250 | Лоция Тирренского моря | 1989 | 01.09.2006 | Допол-нение № |
| 2219 | Огни Средиземного моря Часть-1 | 1990 | 01.09.2006 | |
| 2220 | Огни Средиземного моря Часть-2 | 01.09.2006 | ||
| NP-78 | Адмиралтейский список Огней и туманных сигналов. Часть-Е | 1989 | 01.09.2006 | |
| 3004- ДСП | Расписание передач навигационных и Гидрометеорологических сообщений для мореплавателей радиостанциями СССР | 1982 | 01.09.2006 | |
| 3005-ДСП | Расписание передач навигационных и Гидрометеорологических сообщений для мореплавателей радиостанциями Северного ледовитого и Атлантического океанов | 1980 | 01.09.2006 | |
| 3008 | Расписание факсимильных гидрометеорологических радиопередач | 1980 | 01.09.2006 | |
| 3203 | РТСНО Чёрное и Средиземное моря | 1987 | 01.09.2006 | Допол-нение № |
| 9017 | МППСС-72 | 1972 | 01.09.2006 | |
| 9016 | МСС | 1975 | 01.09.2006 | |
| 9052 | Сборник договоров и законодательных актов иностранных государств по вопросам мореплавания, Том-2 | 01.09.2006 | ||
| 9029 | Руководства МАМС | 01.09.2006 | ||
Справочные пособия | ||||
| 7202 | Каталог карт и книг. Часть-3 | 1991 | 01.09.2006 | |
| 6238 | Атлас поверхностных течений Средиземного моря | 1990 | 01.09.2006 | |
| 6242 | Атлас волнения и ветра Средиземного моря | 1989 | 01.09.2006 | |
| 6003 | Таблицы приливов на 2006г. Том-3 | 2005 | 01.09.2006 | |
| 6238 | Атлас поверхностных течений Средиземного моря | 1989 | 01.09.2006 | |
| 9027 | Описание особенностей судовых огней военных кораблей и сигналов, подаваемых кораблями для обеспечения безопасности плавания | 2003 | 01.09.2006 | |
| 9001 | Таблицы ширины территориальных вод и специальных зон зарубежных государств | 2003 | 01.09.2006 | |
| 9032 | Справочник Порты Мира | 1990 | 01.09.2006 | |
Вычислительные пособия | ||||
| 9002 | МАЕ-2006 | 2005 | 01.09.2006 | |
| 9011 | МТ-75 | 1975 | 01.09.2006 | |
| 9004 | ВАС-58 , Том-2 | 1958 | 01.09.2006 | |
| 9005 | ВАС-58 , Том-3 | 1958 | 01.09.2006 | |
| 9007 | ТВА-57 | 1957 | 01.09.2006 | |
Перед выходом в рейс на судне проверяется наличие основной штурманской документации согласно требованиям РШСУ-98, к ним относятся:
