Басты берілістегі ақауларды шудың көмегімен келесі әдісті пайдаланып анықтауға болады. Автомобильдерді жол бойымен 80 км/сағ жылдамдықпен күштеп тартады, содан кейін отынның берілуін азайтып жылдамдықты баяулатады. Қандай режимде максимумға жетіп және шудың жоғалуын анықтайды. Содан кейін автомобильді 80 км/сағ дейін күштеп тартып, сосын тоқтағанға дейін беріліс қорабында бейтарап қалыпта домалатып қозғалтады.

Бірінші сынауда байқалған шу, екінші сында байқалмаса ол басты берілістегі, дифференциалдағы немесе жетекші белдік подшипнигіндегі ақауды білдіреді.

Егер тоқтап тұрған автомобиль қозғалтқышын жіберіп және оған әртүрлі айналу жиілігінде жұмыс жасауға мүмкіндік берген кезде шу байқалмаса, онда ақаудың негізгі көзі жетекші белдік редукторының деталдары болып табылады.

Жетекші белдіктің басты беріліс дифференциалының ақаулары және оларды жою жолдары 2 - кесте көрсетілген.

2 - кесте

Артқы белдіктегі басты берілісті бұзу тізбегі

Артқы белдік дифференциалы подшипниктерінің гайка стопорлары бекіткішінің болттарын айналдырып, стопорларды шешеді. Содан

кейін дифференциал подшипниктер қақпағының бекіткіш болттарының стопорлы пластинасын майыстырады және қақпақтың бекіткіш болтын айналдырады. Қақпақты түсіріп және картерден стакан мен дифференциалды ажыратады, жетектегі шестерняны подшипниктермен бірге түйіндерін алады.

Техникалық күтім және жөндеу

Жүріс бөлігінің техникалық қызмет көрсетуі. Раманың техникалық қызмет көрсетуі тойтарма қосуларды тығыздықтың тексеруінде, коррозияның іздерінің жоюы, бөлшектерді дер кезінде боямаға, жұмысқа қабілеттіліктің тексеруі және тарту-тіркейтін жайғарудың сылауына болды. Жапсырма шегелеулердің тарсылдауының тойтарма ваклепок тығыздығы балғашық арқылы тексеріледі. Тарту-тіркейтін құрылымның ілмегінің сырығының бүрік төсемге тіркеуге дейін серпімді элементтің қосымша қысуысыз болуы керек.

Құрылым ілмектің білікті жылжуын пайда болуда және қосымша төсемді орнатуға талқылау керек. Ілмекті біліктің жылжуын жоюға арналған гайкаға қолдануға болмайды. Серпімді элемент тозған кезде оны алмастыру керек. Ілмектің сырығы майсауыттан кейін жағылады. Автокөлікті ілмек тіркемемен пайдалану кезінде білікті жылжу болған жағдайда арқалықтың бұзылуына және рамаға оның бекіткішінің бөлшектері келтіре алады.

Дөңгелек қозғалтқышына техникалық қызмет көрсету шиналардың бекіткішін, пайдалану ережелерін сақтауды периодты бақылауда және дөгелек теңдеуішін тексеруінде болады. Пайдалану порцессі кезінде дөңгелектің ступицаға бекітілуін міндетті түрде бекіту қажет. Гайкаға екі-үш қабылдаудан кейін бірқалыпты тарту керек. Бекіткіш гайкаларының созылу момент шектері шамамен 250-300Н·м (25-30 кгс·м) болуы керек. Гайкалардың созылуының жанында тіктеуішке немесе бұрыш бойынша доңғалақтардың бүйірлеу ауытқуын тексеру керек. Дөңгелектің айналуы кезіндегі жанынан соғуы 5мм-ден аспауы керек, бұдан үлкен мәндерінде гайканы баяулату және олардың созылу кезіндегі соғуды азайту керек.

Шиналардағы ауаның қысымын мерзімді тексеріп тұру керек. Есте сақтау керек: шинадағы ауаның қысымы 25% -ға төмендеген кездегі жүріс шинаның қызмет көрсету мерзімін 35-40% -ға азайтады, ал шинадағы ауаның қысымын 10% -ға көтеру шинаның қызмет көрсету мерзімін 10-15% -ға азайтады.

Егер қозғалыс процессі кезінде автомобильдің өздігінен қандай да бір бағытқа ауытқуы байқалса, онда автомобиль шинасындағы ауаның қысымын тексеру қажет және ауаның кему себебін айқындағаннан кейін оны жоюға тырысу керек. Сонымен бірге автомобильдің ауытқуын дөңгелектердің жинақталу ретінің бұзылуы шақыра алады. Осьтерге дөңгелектің теңдеуішті бұзылыстарының күшпекпен құрастыруы туралы жергілікті сипаты шинаның жылдамдатылған тозуын және дірілдеулердің пайда болуын білдіреді. Дисбаланс болған жағдайда ауырланылған орын төменге орнатылады. Жоғарғы бөлігіне таңба салып үстіне жүк қою керек. Содан кейін дөңгелекті екі жаққа қарай 90° бұрышпен ауытқыта отырып, теңдеуішті тексеру қажет. Егер де дөңгелек бұрынғы қалпына қайтып келетін болса, онда екінші жүкті қою керек. Жүктер борт покрышкасынсыығу арқылы сақинадан монтаждық жауырынмен ағаш төсем арқылы ұра отырып жиекке орнатылады.

Дөңгелекті түсіру үшін алдымен машинаны тоқтатып, дөңгелекті домкратпен көтеріп содан кейін гайканы бұрап оны түсіру керек. Дөңгелекті шашпас бұрын оның ауасын жіберу керек, содан кейін тіке жауырынды қойып шина бортын төмен қарай сығу керек. Саңылау соңы борттық сақинаға жанасып тұру үшін тіке немесе майысқан жауырынды қою керек. Шинаның жиегін дөңгелектің шеңбері бойынша екі жауырын ортасынан түсіре сығу керек. Содан кейін кілт сақинасының тілігіндегі тіке жауырын соңына шарт қойып және оның ойысынан шығарып, содан кейін оны имек жауырынмен жоғары көтеріп ойыстан шығару керек. Бүйір сақинаны алып және дөңгелекті төңкеріп, жауырын көмегімен покрышканың басқа жиегін сыға отырып шинаны түсіреді.

Қайтадан жинаған кезде тазартылған, покрышкасына талькпен опаланған камерді және жиек лентасын шұра саңылауына тасымалдаусыз кіретіндей етіп жиекке шинаны кигізу керек. Бүйір сақинаны кигізіп кілт сақинасының ортасына ойысты қойып және ойысқа оның аяқтарын қысу керек. Кілт сақинасымен шинаны қабырғаға қарай жантайтып қойып, сақина ойыстан шығып кетпейтіндей етіп шинаға ауа үреді.

Пайдалану процессі кезінде бірқалыпсыз тозғанда немесе шина бүлінгенде дөгелектердің орнын тізбектей ауыстыру талап етіледі.

Шиналарды сақтау үшін отын-майлаушы материалдардың түсуін болдырмау керек, тайғанақтап қозғалудан, кенеттен тежеуден аулақ болу тиіс. Автомобильді нормасынан артық жүктемей, шиналардағы ауа қысымы төмендетілген күйдегі қозғалысты сақтау керек. Дөңгелектің орнату бұрышын өз уақытында тексеріп, ауасы кеткен шинамен автомобильдің көп тұруын болдырмау керек.

Аспаның техникалық күтімі периодты тексеру, бекіткіштер мен түйіндерді тексеру,үйкелетін беттердің саңылауы және бәсеңдеткіштердің жұмысқа қабілеттілігін тексерумен түсіндіріледі.

Амортизатордан сұйықтың ағуы байқалған кезде сыртқы цилиндр (корпустың) гайкасын тарту керек. Жұмыс жасап тұрған сұйықтықты ауыстыру үшін амортизаторды түсіріп, оның төменгі басына бекітіп, штокты тартып кейін корпус гайкасын бұрау арқылыцилиндрдан поршенді суырып алу керек. Содан кейін жұмысшы сұйықты төгіп кейін амортизаторды жуу керек. Сальникті ауыстырған кезде оның өткір шеттерін төмен қаратып орнатады. Цилиндр резервуарына алдын ала дайындалған 0,475 л сұйықты құйып амортизаторды жинайды. Амортизатордың жұмысқа қабілеттілігі тексеріледі: амортизатор(бәсеңдеткіш) созылу және қысуда соның ішінде көбірек созылуда кедергі көрсетуі керек.

Белдіктің техникалық күтіміне белдік балының рессорға бекітілуі, дөңгелектердің орналасу бұрышын тексеру, дөңгелек күпшегін және подшипник саңылауларының реттелуін тексеру және олардың майлануы жатады.

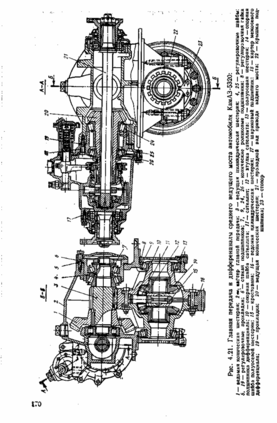

Жетекші белдікті жөндеу. Дөңгелек формуласы 6x4 сәйкес келетін Камаз автомобильдерінде орта және артқы екі жетекші белдік орнатылады, ал дөңгелек формуласы 6х6 сәйкес келетін автомобильдерде барлық белдігі жетеші болады. Олардың айырмашылығы ерекше болады. Әрбір белдік белдік картерінен, басты берілістен, дифференциалдан және жарты осьтен тұрады. Алдыңғы жетекші белдік тең бұрышты жылдамдықты шарнирлі құрамды жарты осьпен ерекшеленеді. Ортаңғы белдік артқы белдіктен басты беріліс картеріне байланыстыратын ось аралық дифференциалдың түйістірілуімен ерекшеленеді және дифференциалды белдікпен түйістіруге арналған жеке бөлшектерден тұрады. Жетекші белдіктің басты берілістегі айналдырушы моменті ось аралық дифференциал арқылы беріледі. Белдіктің екі еселенген басты берілісі спираль тісті екі конустық шестернядан және қисық тісті екі цилиндрлік шестернядан тұрады.

Орта және артқы белдіктің жетекші конустық шестернясы арттарымен ерекшеленеді. Жетектегі конустіқ шестернялар бірдей болады. Дөңгелек аралық дифференциал конустық подшипниктермен бірге басты беріліс картерінің ұяшықтарында орналасады. Дифференциалды орнатқаннан кейін сыртқы подшипник обоймасына қақпақтар қондырылады. Дөңгелек формуласы 6х4-ке сәйкес келетін автомобильдің ось аралық дифференциалы ортасында артқы және ортаңғы белдікке сәйкес келетін конустық шестернялар орнатылған алдыңғы және артқы кеселерден тұрады.

Жолсыздық шарттарында өткізгіштікті жоғарлату және қарлы, тайғақ жолдарда автомобильдің тежеу сапасын арттыру үшін ось аралық дифференциал конструкциясында тісті муфта, камера диафрагменті және басқарушы кранан тұратын бітегіш тетігі болады.

Жетекші белдік картері құрыштан жасалған дағдылы балдардан

пісірілген. Белдік арқалығына картерлердің қақпағы, Тежеу тетіктерінің бас берілісі және суппорттарының бекіткіші, дөңгелек ступицасының сапфасы, серіппенің реактивті штангаларының бекіткіші және тірекке арналған кронштейндер пісірілген.

Техника қауіпсіздігі және еңбекті қорғау

Автомобиль кәсіпорындарындағы өрт қауіпсіздігі

Автомобиль кәсіпорындар аймағы үнемі таза және жинақы болуы тиіс. Май болған және өндіріс қалдықтары аймақтан алып кеткенге дейін арнайы темір жабық қораптарда жинап сақталынады. Төгілген отын-майлағыш материалдар тез арада жиналуы керек.

Автомобиль кәсіпорындары аймағында, автомобиль тұрағына жақын жерлерде тез тұтанатын материалдарды сақтауға, темекі тартауға, от жағуға қатаң тиым салынады.

Барлық өндіріс орындары өз уақытында жиналып, таза тұруы керек. өткелдерді, дәліздерді, баспалдақтарды, тамбурларды, шығу жолдарын құрал-жабдықтармен жаппай бос ұстау керек. Эвакуациа кезінде пайдаланылатын есіктер еркін ашылуы керек.

Арнайы өрт сөндіру бұрышы болуы керек. Онда ілгекті бақан, күректер (қуыс және тік), шелек, құм салынған сыйымдылық, сүймен, участокқа тәуелді өрт сөндіргіштер(ОП-5, ОПХ-10, ОУ-10, ОУ-25, суы бар сыйымдылық болуы тиіс.

Автомобиль кәсіпорындарындағы электр қауіпсіздігі

1. Тек дұрыс электр құралдарын пайдалану керек.

2. Кернеуі 12 В қарау орларында кернеуі 36 В жарықтандырғыш приборларды пайдалану

3. Электр қауіпсіздігі мақсатында дымқыл қарау орларында жұмыс жасауға тыйым салу

4. Электр құралдарын арнайы жерге қосушы өзегі бар штангалы кабель көмегімен электрлі желіге қосу керек

5. Контактілі ажыратқышы бар электрлік көтергіштерді пайдалану

Автомобильді жөндеу және қызмет көрсеу кезіндегі еңбек қауіпсіздігі

1. Автомобиль дөңгелегін сенімді тежеу.

2. Кернеуі 12 В қарау орларында кернеуі 36 В жарықтандырғыш приборларды пайдалану керек.

3. Бөлшектерді этильді бензинде жууға тиым салынады.

4. Құралдар таза және дұрыс болуы керек.

5. Құралдарды басқару жеңіл және орнықты болуы тиіс.

6. Көтергіште жұмысты бастамас бұрын "Қозғамаңыз-автомобиль астында адамдар жұмыс жасап жатыр" деген жазуы бар ескертуші плакат ілінуі керек.

7. Гайкалы кілттер дұрыс және гайка размері мен болт бастарына сәйкес келуі керек және төзімді болуы керек.

Еңбек туралы заң негіздеріне сәйкес барлық кәсіпорындарда, мекемелерде, ұйымдарда қауіпсіздік жағдайлары жасалуы тиіс. Әкімшілік өндірістік жарақаттанудан сақтандыратын қауіпсіздік техникасының осы заманғы құралдарын енгізуге және жұмысшылар мен қызметкерлердің кәсіби ауруларға шалдығуына жол бермейтін санитарлық-гигиеналық жағдайларын қамтамасыз етуге міндетті,әкімшілікке барлық жұмыс орындарын тиісті техникалық жабдықтармен қамтамасыз ету және бұл орындарда еңбекті қорғау жөніндегі ережелерге сай келетін жұмыс жағдайын жасау жауапкершілігі жүктеледі.

Мұндай ережелерді профсоюз келісімі бойынша бекітеді. Әкімшілік жұмысшылар мен қызметкерлерге қауіпсіздік техникасы,өндірістік санитария,өрттен сақтану және еңбекті қорғаудың басқадай ережелері бойынша нұсқау беруге жауапты, сонымен қатар еңбек қорғау жөніндегі нұсқаулардың барлық талаптарын қызметкерлердің орындауын тұрақты түрде бақылап отырады.

Ережелер бойынша жұмысшылар мен қызметкерлер жұмыс істеу ережесін белгілейтін жөніндегі нұсқауларды, сонымен бірге, машиналармен және механизмдермен жұмыс істеудің белгіленген жеке қорғану құралдарымен пайдалану талаптарын орындауға міндетті.

Еңбек жағдайы зиянды жұмыстарды, сондай-ақ ерекше

температура жағдайында немесе ластанатын жұмыстарда істейтін жұмысшылар мен қызметкерлерге белгіленген норма бойынша тегін арнайы киім, арнаулы аяқ киім және басқа жеке қорғану құралдары беріледі.

Ластанатын жұмыстарда сабын, ал зиянды әсер ететін заттардың денеге залал келтіруі мүмкін жұмыстарда жуғыш және залалсыздандыратын заттар тегін беріледі.

Зиянды жұмыстарды істейтін жұмысшылар мен қызметкерлерге тегін сүт немесе соған теңестірілген басқа тағам өнімдері, ал еңбек жағдайлары ерекше зиянды жұмыстарда емдік-профилактикалық тағам тегін беріледі.

Медициналық-профилактикалық шаралар. Қызметкердің нақты шаруашылық мамандығындағы еңбектің ерешелігіне сәйкестігін анықтау үшін міндетті түрде (жұмысқа алынар кезде) және ауық-ауық (жұмыс барысында) медициналық байқаудан өткізу көзделген.

Өндірістерде жоғары вольтті жабдықтармен жұмыс істейтін қызметкерлер тракторлардың, автомобильдердің және басқа өздігінен жүретін машиналардың жүргізушілері, мал фермаларының қызметкерлері, газ электрлік пісірушілер(газэлектросварщиктер), темір ұсталар, жезшілер

және басқалар алдын ала ауық-ауық медициналық байқаудан өтулері қажет.

Графикалық бөлім (жүйенің жалпы сұлбасы)
