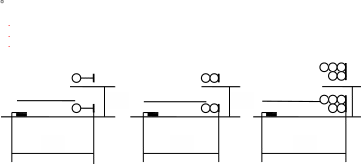

L
| Марка крестовины | Тип рельсов | Расстояние между осями путей L. | ||||||
| 4,8 | 5,0 | 5,3 | 5,5 | 6,0 | 6,5 | 7,5 | ||
| Расстояние Lс до мачтового светофора без лестницы, со складной лестницей. | ||||||||
| 1/9 | Р 65 | — | 79 | 68 | 64 | 61 | 59 | 58 |
| 1/11 | — | 89 | 75 | 72 | 68 | 67 | 66 | |
| 1/18 | — | — | 124 | 120 | 115 | 114 | 113 | |
| 1/22 | — | — | 154 | 146 | 140 | 138 | 138 | |
| Расстояние Lс до мачтового светофора с лестницей. | ||||||||
| 1/9 | Р 65 | — | — | 74 | 68 | 63 | 61 | 60 |
| 1/11 | — | — | 83 | 76 | 71 | 69 | 69 | |
| 1/18 | — | — | 135 | 126 | 119 | 117 | 116 | |
| 1/22 | — | — | 163 | 154 | 145 | 143 | 142 | |
| Расстояние Lс до одиночного карликового светофора. | ||||||||
| 1/9 | Р 65 | 58 | 57 | 55 | 55 | 54 | 53 | 53 |
| 1/11 | 63 | 62 | 61 | 61 | 61 | 60 | 60 | |
| Расстояние Lс до сдвоенного карликового светофора. | ||||||||
| 1/9 | Р 65 | 62 | 60 | 57 | 55 | 54 | 53 | 53 |
| 1/11 | 68 | 66 | 63 | 62 | 61 | 60 | 60 | |
Расчет ординат
Нечётная горловина
Тип рельсов Р 65.
Марка стрелочной крестовины 1/11, 1/9.
Ширина междупутья – 5,3.
Светофоры линзовые, мачтовые, карликовые двух – пяти значные.
Род питания – электротяга переменного тока.
Ордината стрелки 33= 780м.
Ордината светофора Ч8= ордината стрелки 33- Lc= 780- 63= 717м.
Ордината изостыка Ч8= ордината стрелки 33- Lис= 780- 60= 720м.
Ордината стрелки 31= ордината стрелки 33+ L4= 780+ 58= 838м.
Ордината стрелки 35= ордината стрелки 31- L1= 838- 18= 820м.
Ордината изостыка 37= ордината стрелки 37+ В+ К= 739+ 19,38+ 0= 758,38м.
Ордината стрелки 37= ордината стрелки 35- L3= 820- 81= 739м.
Ордината изостыка Ч6= ордината стрелки 37- Lис= 739- 60= 679м.
Ордината светофора Ч6= ордината стрелки 37- Lc= 739- 63= 676м.
Ордината светофора Ч4= ордината стрелки 35- Lc= 820- 83=737м.
Ордината изостыка Ч4= ордината стрелки 35- Lис= 820- 60= 760м.
Ордината изостыка М31= ордината стрелки31+ А+ m= 838+ 2,77+ 11,25= 852,02м.
Ордината светофора М31= ордината изостыка М31+ 1м= 852+ 1= 853м.
Ордината стрелки 21= ордината стрелки 31+ L4= 838+ 58= 896м.
Ордината стрелки 19= ордината стрелки 21+ L1= 896+ 18= 914м.
Ордината стрелки 23= ордината стрелки 21- L2= 896- 46= 850м.
Ордината изостыка Ч2= ордината стрелки 23- Lиc=850- 60= 790м.
Ордината светофора Ч2= ордината стрелки 23- Lc= 850- 83= 767м.
Ордината стрелки 11= ордината стрелки 19+ L3= 914+ 81= 995м.
Ордината стрелки 25= ордината стрелки 23- L3= 850- 81= 769м.
Ордината изостыка М11= ордината стрелки 11- Lис= 995- 60= 935м.
Ордината светофора М11= ордината стрелки 11- Lc= 995- 61= 934м.
Ордината изостыка М25= ордината стрелки 25+ Lис= 769+ 60= 829м.
Ордината светофора М25= ордината стрелки 25+ Lc= 769+ 61= 830м.
Ордината изостыка М19= ордината стрелки 19+ Lис= 914+ 60= 974м.
Ордината светофора М19= ордината стрелки 19+ Lc= 914+ 61= 975м.
Ордината стрелки 9= ордината стрелки 11+ L2= 995+ 46= 1041м.
Ордината стрелки 7= ордината стрелки 9+ L1= 1041+ 18= 1059м.
Ордината стрелки 5= ордината стрелки 7+ L3= 1059+ 81=1140м.
Ордината изостыка М5= ордината стрелки 5- Lис= 1140- 60= 1080м.
Ордината светофора М5= ордината стрелки 5- Lc= 1140- 61= 1079м.
Ордината изостыка М7= ордината стрелки 7+ Lис= 1059+ 60= 1119м.
Ордината светофора М7= ордината стрелки 7+ Lc= 1059+ 61= 1120м.
Ордината стрелки 13= ордината стрелки 9- L3= 1041- 81= 960м.
Ордината изостыка М13= ордината стрелки 13+ В+ К= 960+ 32,67= 992,67м.
Ордината светофора М13= ордината стрелки 13+ Lc= 960+ 61= 1021м.
Ордината светофора НБ= ордината изостыка М13+ 300= 992,67+ 300= 1292,67м.
Ордината изостыка НБ= ордината светофора НБ- 23= 1269,67м.
Ордината стрелки 15= ордината стрелки 13- L1= 960- 18= 942м.
Ордината стрелки 17= ордината стрелки 15- L4= 942- 58= 884м.
Ордината изостыка М17= ордината стрелки 17- Lиc= 884- 60= 824м.
Ордината светофора М17= ордината стрелки 17- Lc= 884- 61= 823м.
Ордината изостыка Ч5= ордината стрелки 17- Lис= 884- 60= 824м.
Ордината светофора Ч5= ордината стрелки 17- Lc= 884- 83= 801м.
Ордината стрелки 27= ордината стрелки 25- L1= 769- 18= 751м.
Ордината изостыка М27= ордината стрелки 27- Lис= 751- 60= 691м.
Ордината светофора М27= ордината стрелки 27- Lc= 751- 61= 690м.
Ордината стрелки 29= ордината стрелки 27- L3= 751- 81=670м.
Ордината изостыка Ч3= ордината стрелки 29- Lис= 670- 60= 610м.
Ордината светофора Ч3= ордината стрелки 29-Lc= 670- 83= 587м.
Ордината изостыка стрелки 15= ордината стрелки 15- В- К= 942- 32,67= 909,33м.
Ордината изостыка М9= 1219м.
Ордината стрелки 1= ордината изостыка М9+ Lис= 1219+ 60= 1279м.
Ордината светофора М9= ордината стрелки 1- Lc= 1279- 61= 1218м.
Ордината изостыка М1= ордината стрелки 1+ Lис= 1279+ 60= 1339м.
Ордината светофора М1= ордината стрелки 1+ Lc= 1279+ 61=1340м.
Ордината стрелки 3= ордината стрелки 1- L3= 1279- 81= 1198м.
Ордината изостыка М3= ордината стрелки 3+ Lис= 1198+ 60= 1258м.
Ордината светофора М3= ордината стрелки 3+ Lc= 1198+ 61=1259м.
Ордината изостыка НА= ордината изостыка М1+ 300= 1339+ 300= 1639м.
Ордината светофора НА= ордината изостыка НА+ 23= 1639+ 1662м.
Ордината изостыка НД= 1639м.
Ордината светофора НД= 1662м.
Длинна приём – отправочных путей до оси расчёта:
8 П= 720м.
6 П= 679м.
4 П= 760м.
ІІ П= 790м.
І П= 691м.
3 П= 610м.
5 П= 824м.
Длинна тупика 1Т= 300м.
Чётная горловина.
Тип рельсов Р 65.
Марка стрелочной крестовины 1/11, 1/9.
Ширина междупутья – 5,3.
Светофоры линзовые, мачтовые, карликовые двух – пяти значные.
Род питания – электротяга переменного тока.
Ордината изостыка Н3= 610м.
Ордината стрелки 26= ордината изостыка Н3+ Lис= 610+ 60= 670м.
Ордината светофора Н3= ордината стрелки 26- Lc= 670- 83= 587м.
Ордината стрелки 24= ордината стрелки 26+ L3= 670+ 81= 751м.
Ордината изостыка НІ= ордината стрелки 24- Lис= 751- 60= 691м.
Ордината светофора НІ= ордината стрелки 24- Lc= 751- 83 = 668м.
Ордината стрелки 22= ордината стрелки 24- L1= 751+ 18= 769м.
Ордината стрелки 20= ордината стрелки 22+ L3= 769+ 81= 850м.
Ордината изостыка М20= ордината стрелки 20- Lис= 850- 60= 790м.
Ордината светофора М20= ордината стрелки 20- Lc= 850- 61=789м.
Ордината стрелки 16= ордината стрелки 20+ L2= 850+ 46= 896м.
Ордината стрелки 18= ордината стрелки 16- L4= 896- 58= 838м.
Ордината стрелки 28= ордината стрелки 18- L4= 838- 58= 780м.
Ордината стрелки 30= ордината стрелки 28- L1= 780- 6= 774м.
Ордината изостыка Н8= ордината стрелки 30- Lис= 774- 60= 714м.
Ордината светофора Н8= ордината стрелки 30- Lc= 774- 63 = 711м.
Ордината изостыка М28= ордината стрелки 28+ В+ К= 780+ 32,67= 812,67м.
Ордината светофора М28= ордината изостыка М28+ 1м= 812,67+ 1= 813,67м.
Ордината стрелки 32= ордината стрелки 18- L1= 838- 18= 820м.
Ордината изостыка Н4= ордината стрелки 32- Lис= 820- 60= 760м.
Ордината светофора Н4= ордината стрелки 32- Lc= 820- 63 = 757м.
Ордината стрелки 34= ордината стрелки 32- L3= 820- 81= 739м.
Ордината изостыка Н6= ордината стрелки 34- Lис= 739- 60= 679м.
Ордината светофора Н6= ордината стрелки 34- Lc= 739- 63 = 676м.
Ордината изостыка стрелки 34= ордината стрелки 34+ В = 739+ 17= 756м.
Ордината изостыка М18= ордината стрелки 18+ А+ m = 838+ 14,02= 852,02м.
Ордината светофора М18= ордината изостыка М18+ 1= 852,02+ 1= 853,02м.
Ордината стрелки 8= ордината стрелки 16+ L1= 896+18= 914м.
Ордината изостыка М8= ордината стрелки 8+ Lиc= 914+ 60= 974м.
Ордината светофора М8= ордината стрелки 8+ Lc= 914+ 61= 975м.
Ордината стрелки 6= ордината стрелки 8+ L3= 975+ 81= 1056м.
Ордината стрелки 10= ордината стрелки 6- L2= 1056- 46= 1010м.
Ордината стрелки 12= ордината стрелки 10- L4- L1= 1010- 58- 6= 946м.
Ордината стрелки 14= ордината стрелки 12- L4= 946- 58= 888м.
Ордината изостыка Н5= ордината стрелки 14- Lис= 888- 60= 828м.
Ордината светофора Н5= ордината стрелки 14- Lc= 888- 83= 805м.
Ордината изостыка М14= ордината стрелки 14- Lис= 888- 60= 828м.
Ордината светофора М14= ордината стрелки 14- Lc= 888- 61= 827м.
Ордината изостыка М10=ордината стрелки 10+А+m=1010+2,77+11,25=1024,02м.
