d_п – диаметр пальца;

d_в – внутренний диаметр пальца;

l_п – длина пальца;

l₂ – расстояние между внутренними торцами бобышек;

– толщина днища поршня;

d – внешний диаметр внутреннего торца бобышек;

с₁ – расстояние от днища поршня до первой канавки под поршневое кольцо;

е₁ – толщина стенки головки поршня;

h – расстояние от днища поршня до центра отверстия под палец;

b_к – глубина канавки под поршневое кольцо;

L – расстояние от торца юбки поршня до канавки под кольцо головки поршня;

H – высота поршня;

_ю – минимальная толщина направляющей части поршня;

d_ш – диаметр шатунной шейки;

d_к – диаметр коренной шейки коленвала;

l_шат – длина шатунной шейки;

l_к – длина коренной шейки коленвала.

Полученные расчетом параметры используем для проектирования кривошипно-шатунного механизма (рисунок 5).

6. Определение основных параметров ДВС

Крутящий момент, Н∙м:

(27)

Литровая мощность, кВт/л:

(28)

Удельная поршневая мощность, кВт/дм²:

(29)

Механический КПД:

(30)

Индикаторный КПД:

, (31)

где – коэффициент избытка воздуха ( = 0,9)

= 14.96 (для бензиновых двигателей)

– низшая теплота сгорания топлива, ккал/кг. = 44

– плотность топливо – воздушной смеси, кг/м³. =1,22

= 0,7

Эффективный КПД:

(32)

Удельный расход, г/кВт∙ч:

(33)

Массовый расход, г∙ч:

(34)

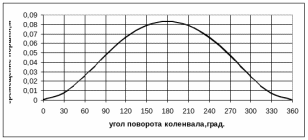

Перемещение поршня

Зависимость перемещения поршня от угла поворота коленчатого вала определяется по формуле:

(35)

Строим график перемещения поршня из условия =0,25, угол поворота коленчатого вала 0–360⁰ с шагом 30⁰.

Скорость поршня

Зависимость скорости поршня от угла поворота коленчатого вала определяется по формуле:

(36)

Строим график скорости поршня из условия =0,25, угол поворота коленчатого вала 0–360⁰ с шагом 30⁰.

Ускорение поршня

Зависимость скорости поршня от угла поворота коленчатого вала определяется по формуле:

(37)

Строим график ускорения поршня из условия =0,25, угол поворота коленчатого вала 0–360⁰ с шагом 30⁰.

Силы, действующие в двигателе

Сила инерции

Сила инерции определяется по формуле:

, (38)

где - угловая скорость поршня, определяемая по формуле:

, (39)

где - номинальная частота вращения двигателя. =4500 об/мин.

.

- приведенная масса поршня, определяемая по формуле:

, (40)

где - масса поршня, определяемая по формуле:

(41)

- масса шатуна, сосредоточенная на оси поршневого пальца:

, (42)

где - масса шатуна, определяемая по формуле:

(43)

В итоге по формуле (40) определяем приведенную массу поршня:

Значения силы инерции в зависимости от угла поворота коленчатого вала заносим в таблицу 5.

Сила давления газов

Сила давления газов определяется по формуле:

, (44)

где - значения давления при данном угле поворота.

- атмосферное давление. =0,1 МПа.

- площадь поршня.

Площадь поршня определим по формуле:

(45)

Значения силы давления газов в зависимости от угла поворота коленчатого вала заносим в таблицу 5.

Суммарная сила

Суммарная сила определится по формуле:

(46)

Значения суммарной силы в зависимости от угла поворота коленчатого вала заносим в таблицу 5.

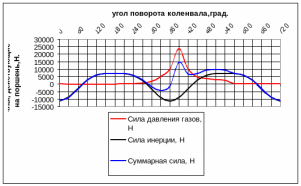

Таблица 5. Зависимости силы давления газов, силы инерции и суммарной силы от угла поворота коленчатого вала

Сила, направленная по радиусу кривошипа

Сила, направленная по радиусу кривошипа определяется по формуле:

(47)

Строим график изменения силы К из условия =0,25, угол поворота коленчатого вала 0–720⁰ с шагом 30⁰.

Тангенциальная сила

Тангенциальная сила определяется по формуле:

(48)

Строим график изменения тангенциальной силы из условия =0,25, угол поворота коленчатого вала 0–720⁰ с шагом 30⁰.

Нормальная сила

Нормальная сила определяется по формуле:

(49)

Строим график изменения нормальной силы из условия =0,25, угол поворота коленчатого вала 0–720⁰ с шагом 30⁰.

Сила, действующая по оси шатуна

Сила, действующая по оси шатуна, определяется по формуле:

(50)

Строим график изменения силы, действующей по оси шатуна из условия =0,25, угол поворота коленчатого вала 0–720⁰ с шагом 30⁰.

Средний крутящий момент
