коэффициентом нагрузки (КН) - первая цифра

фактическими значениями нагрузки в кг (ФН) - вторая цифра

КН	ФН	КН	ФН	КН	ФН	КН	ФН	КН	ФН
50	190	66	300	82	475	98	750	114	1180
51	195	67	307	83	487	99	775	115	1215
52	200	68	315	84	500	100	800	116	1250
53	206	69	325	85	515	101	825	117	1285
54	212	70	335	86	530	102	850	118	1320
55	218	71	345	87	545	103	875	119	1360
56	224	72	355	88	560	104	900	120	1400
57	230	73	365	89	580	105	925	121	1450
58	236	74	375	90	600	106	950	122	1500
59	243	75	387	91	615	107	975	123	1550
60	250	76	400	92	630	108	1000	124	1600
61	257	77	412	93	650	109	1030	125	1650
62	265	78	425	94	670	110	1060	126	1700
63	272	79	437	95	690	111	1090	127	1750
64	280	80	450	96	710	112	1120	128	1800
65	290	81	462	97	730	113	1150	129	1850

Индекс скорости.

Условное обозначение скорости показывает максимальную расчетную скорость шины. В приводимой ниже таблице указывается эквивалентная максимальная скорость в км/ч. В старом обозначении шин условное обозначение скорости помещалось внутри обозначения размера на боковине (например 155SR13).

индекс	J	K	L	M	N	P	Q	R	S	T	U	H	V	VR	W	Y	ZR
км/ч	100	110	120	130	140	150	160	170	180	190	200	210	240	>210	270	300	>240

Шины имеющие маркировку "VR" - сконструированы для скоростей превышающих 210 км/ч

Шины имеющие маркировку "ZR" - сконструированы для скоростей превышающих 240 км/ч

Шины маркированные "V" совместно с индексом грузоподъемности, например 91V, предназначены для скоростей превышающих 210 км/ч до 240 км/ч. (Данный индекс грузоподъемности указан для скорости 210 км/ч. Нагрузка должна быть уменьшена на 3% для каждого увеличения скорости на 10 км/ч до 240 км/ч)

Шины маркированные "W" совместно с индексом грузоподъемности, например 100W предназначены для скоростей превышающих 240 км/ч до 270 км/ч. (Данный индекс грузоподъемности указан для скорости 240 км/ч. Нагрузка должна быть уменьшена на 5% для каждого увеличения скорости на 10 км/ч до 270 км/ч)

Шины маркированные индексом скорости "W", могут иметь дополнительную маркировку "ZR"

Шины маркированные "Y" совместно с индексом грузоподъемности, например 95Y предназначены для скоростей превышающих 270 км/ч до 300 км/ч. (Данный индекс грузоподъемности указан для скорости 270 км/ч. Нагрузка должна быть уменьшена на 5% для каждого увеличения скорости на 10 км/ч до 300 км/ч)

Скоростная категория, присваиваемая шине по результатам специальных стендовых испытаний, подразумевает МАКСИМАЛЬНУЮ скорость, выдерживаемую шиной. То есть ту скорость, при малейшем превышении которой никто не может гарантировать, что шина не начнет разваливаться. А для эксплуатации устанавливается "щадящий" режим - Ваш автомобиль должен бегать со скоростью на 10-15% меньшей, нежели та, которую "допускают" шины.

Конструктивные элементы и основные размеры шин

D - наружный диаметр H - высота профиля покрышки B - ширина профиля d - посадочный диаметр обода колеса (шины) 1 - каркас 2 - брекер 3 - протектор 4 - боковина 5 - борт 6 - бортовая проволока 7 - наполнительный шнур Каркас (1) - главный силовой элемент шины (покрышки), который придает ей прочность и гибкость. Представляет собой один или несколько слоев обрезиненного корда.

Брекер (2) - подушечный слой (пояс), представляет собой резинотканевую или металлокордную прослойку по всей окружности между каркасом и протектором. Брекер состоит из двух и более слоев обрезиненного корда.

Протектор (3) - "беговая" часть шины (покрышки), непосредственно контактирующая с дорогой. Представляет собой толстый слой специальной износостойкой резины, состоящий из сплошной полосы (закрывающей брекер) и наружной рельефной части, которая и называется собственно протектором. Рисунок рельефной части определяет приспособленность шины в различных дорожных условиях.

Боковина (4) - тонкий эластичный слой резины толщиной 1,5-3,0 мм на боковых стенках каркаса. Защищает каркас от механических повреждений, проникновения влаги. На боковину наносят наружную маркировку шины.

Борт (5) - жесткая посадочная часть покрышки для фиксации шины на ободе колеса. Состоит из слоя корда каркаса, завернутого вокруг проволочного кольца (6), и твердого наполнительного резинового шнура (7). Борта придают шине нерастягивающуюся конструкцию и необходимую структурную жесткость при номинальном внутреннем давлении воздуха.

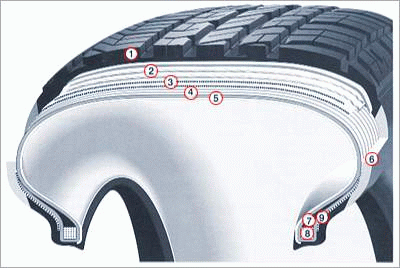

Многослойное внутреннее строение шины

Конструкционные части шины:

1 - Протектор 2 - Бандаж 3 - Пояса-слои стального корда 4 - Прокладки из текстильного корда 5 - Внутренний слой 6 - Бортовые полосы 7 - Крыльевая лента 8 - Кольцевой стержень 9 - Бортовая защитная лента

Каркасы. Внутренний слой.

Материал: Бутилкаучук Задачи:

Уплотнение наполненного воздухом внутреннего пространства - В современных (бескамерных) шинах заменяет камеру.

Кольцевой стержень.

Материал: Покрытая каучуком стальная проволока Задачи: Обеспечивает прочную посадку шины на диск.

Крыльевая лента.

Материал: Синтетический каучук Задачи:

Стабильность при езде - Точная управляемость - Оказывает решающее влияние на комфортность амортизации.

Бортовая защитная лента

Материал: Нейлон, арамид Задачи:

Стабильность при езде - Точная управляемость
