Текст из файла (страница 3)

2. Шерохование. - Устройство для шерохования удаляет слой материала предшествующего протектора и придает каркасу форму, размер и текстуру поверхности, которые необходимы для наложения нового протектора. Устройство для шерохования функционирует по принципу токарного станка. Каркас монтируется в специальном зажиме, надувается воздухом для приобретения твердости и упругости и раскручивается вместе с зажимом. Мощные обдирочные ножи-рашпили удаляют материал протектора. Каркас обрабатывается идеально кругло как для лучшего контакта с протектором, так и для лучшей балансировки автошины. При этом он обрабатывается, по копиру до заранее определенного профиля, ширины и радиуса. Эти параметры определяются специальными программами, заложенными в автоматику устройства шерохования и зависят от размеров колеса, типа восстанавливаемого протектора и фирмы - производителя. Шероховатость обработанной поверхности должна быть как можно более мелкой, чтобы обеспечить максимальное количество точек вулканизации и, таким образом, хорошее сцепление (адгезию). На этой стадии производится окончательная отбраковка каркаса, так как шерохование иногда вскрывает внутренние дефекты автошины, не замеченные при визуальном осмотре.

Состоит из следующих операций:

 установка каркаса в станке;

 определение радиуса шерохования;

 непосредственно шерохование;

 зачистка;

 измерение.

3. Ультрозвуковая инспекция каркаса.

За один быстрый и удобный рабочий цикл станок сканирует каркас от борта до борта, не пропуская не единого повреждения. Все видимые повреждения и подозрительные участки, выявленные с помощью NDI^® должным образом инспектируются, обрабатываются и ремонтируются. За счет этого повышается надежность и расширяются возможности восстановления протектора в будущем.

4. Зачистка и подготовка шины к восстановлению - выполняются только высококвалифицированным персоналом и только лучшими материалами. Поскольку в процессе шерохования снимается не только сам протектор, но и подпротекторная часть (состоящая из старой, "устаревшей" резины) этот слой нужно восстанавливать. Кроме того, необходим промежуточный слой из материала, который установит прочный контакт между старым каркасом и новым протектором. На слой резины наносится высокопрочный резиновый клей ("цементный раствор"), изготовленный на основе натурального каучука, который надежно приклеит новый протектор.

5. Подготовка протектора - заключается в

 обрезке протекторной ленты на столе по определенной длине;

 настольной стыковке протекторной ленты;

 нанесении прослоенной резины (тоже в виде ленты)

6. Нанесение протектора - производится на накачанную шину давлением 1 бар при температуре 18 градусов Цельсия. Операция заключается в том, что на уже подготовленный каркас накладывается протекторная лента.

7. Упаковка в оболочку - подготовленный каркас с наложенной протекторной лентой помещается между двумя резиновыми камерами-оболочками, из которых выкачивается воздух. Этим достигается плотное сжатие каркаса и протектора.

8. Вулканизация - ключевыми факторами вулканизации являются точное соотношение времени, температуры и давления. Все параметры прохождения процесса в автоклаве регулируются автоматически. Подготовленные к отработке и упакованные в камеры-оболочки каркасы, с наклеенными протекторами, помещаются в автоклав и одновременно подсоединяются к вакуумному насосу, который продолжает отсасывать из оболочки воздух. Одновременно в автоклаве создается высокое давление не менее 6 бар. Благодаря этому технологическому приему протектор буквально вдавливается в каркас, а точно подобранная температура (98 - 105) градусов Цельсия довершает процесс химического сцепления в единое целое.

9. Финальная проверка - проводится пока шина еще горячая, так как на ней легче обнаружить возможные дефекты восстановления. Финальная проверка проводится визуальным методом.

2. Сравнительные характеристики шин при эксплуатации в зависимости от их конструкции

Классификация шин Маркировка шин Конструктивные элементы и основные размеры шин Многослойное внутреннее строение шины Необходимые качества шины Эксплуатация и уход за шинами

Классификация шин в зависимости от назначения:

для легковых автомобилей - для грузовых автомобилей по способу герметизации:

камерные - бескамерные по конструкции:

диагональные - радиальные по форме профиля поперечного сечения:

обычного профиля - широкопрофильные - низкопрофильные - сверхнизкопрофильные - арочные по типу рисунка протектора - летние - всесезонные - зимние - 4х4

Диагональные шины. Каркас диагональной шины состоит из определенного количества прорезиненных кордовых прокладок, края которых обвиваются вокруг проволочных кольцевых стержней (эти стержни обеспечивают посадку шины на диск). Все нити корда каркаса и брекера перекрещиваются в смежных слоях и имеют в средней части беговой дорожки углы наклона нитей корда каркаса и брекера 45° - 60°. Число смежных слоев обычно четыре. Конструкция диагональных шин устарела, но их продолжают выпускать (в основном для машин старых конструкций), потому что они относительно дешевы в производстве, их каркас менее подвержен разрушению при ударах и порезах.

Радиальные шины. В радиальных шинах (типа R) все нити корда каркаса расположены параллельно по радиусу от одного борта к другому. Нити корда брекера лежат аналогично диагональным, только под большим углом. При такой конструкции одного лишь каркаса недостаточно чтобы выдерживать усилия в поперечном направлении при езде по кривой, а также значительные нагрузки при ускорении. Поэтому они должны поддерживаться и дополняться другими элементами шины. Эту задачу берет на себя пояс стального корда, в котором два слоя наматываются попеременно под острым углом. Многие шины дополнительно стабилизируются нейлоновым бандажом.

Камерные шины. Состоят из покрышки и камеры с вентилем. Вентиль (обратный воздушный клапан) позволяет нагнетать воздух в шину и препятствует его выходу наружу.

Бескамерные шины. Отличаются наличием воздухонепроницаемого резинового слоя, наносимого под первый слой каркаса (вместо камеры). Герметичность в них достигается плотной посадкой покрышки на обод. Вентиль для нагнетания воздуха в шину размещается и герметизируется в отверстии обода колеса.

Летние шины. Их отличают четко выраженные продольные канавки для отвода воды из пятна контакта протектора с дорогой, слабо выраженные поперечные канавки и отсутствие микрорисунка. Кроме того, они всегда имеют плавный скругленный переход от протектора к боковинам.

Шины этого типа обеспечивают максимальное сцепление с сухой и мокрой дорогой, обладают максимальной износостойкостью и наилучшим образом приспособлены для скоростной езды. Но для движения по грунтовым (особенно мокрым) и зимним дорогам они малопригодны.

Скоростные шины. (категория Н и выше) отличаются повышенной способностью противостоять перегреву, сохранением стабильного коэффициента сцепления с дорогой независимо от особенностей качения на высокой скорости.

Всесезонные шины. Хорошо приспособлены для работы на сухом и мокром асфальте, отличаются удовлетворительной приспособленностью к зимним дорогам и большим износом, по сравнению с летними.

Рисунок протектора более разветвленный, элементы рисунка группируются в хорошо различимую дорожку и разделены канавками разной ширины: на элементах рисунка - "шашках" - имеются узкие прорези дополнительного микрорисунка.

Как правило, на таких шинах стоит маркировка all season, tous terrain или условные знаки (снежинка или капля).

Зимние шины. Предназначены для работы на заснеженных и обледенелых дорогах, сцепные качества покрытия которых могут изменяться в зависимости от ситуации, от минимальных (гладкий лед или каша из снега и воды) до небольших (укатанный снег на морозе). Рисунок протектора таких шин имеет четко выраженные шашки от продольных и поперечных канавок значительной глубины. У шашек сложный фигурный рельеф для увеличения рабочих боковых поверхностей, а также разветвленный микрорисунок.

Зимние шины обозначают индексом M + S. Зачастую они имеют строго определенное направление движения (указано стрелкой).

Более пластичная резина (для работы при низких температурах) зимних шин в летних условиях подвержена быстрому износу, перегреву, в протектор таких шин легко проникают мелкие твердые предметы.

Износостойкость зимних шин на 30-50% меньше летних еще и из-за специфического протектора.

Многие зимние шины позволяют устанавливать шипы противоскольжения или имеют их. При движении автомобиля при температуре воздуха - 10 0С в зоне контакта шины с дорогой всегда присутствует тонкий слой влаги (шина нагревается от трения и деформации). Поэтому на заснеженной дороге задача шипов противоскольжения - продавливать влажную пленку, играющую роль смазки, и обеспечивать надежный контакт шины с дорогой. Для каждой шины конкретного автомобиля и с учетом характера (интенсивности) движения подбирают наиболее подходящие по типоразмеру шипы. Некоторые фирмы указывают на боковине предпочтительный размер шипов.

4х4 - это разреженный рисунок шашечного типа с развитыми грунтозацепами по плечевой зоне, с мощными недеформируемыми шашками, часто не расчлененными прорезями.

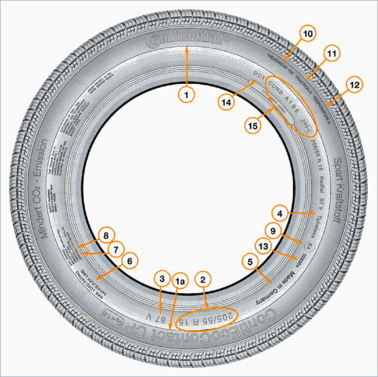

Маркировка шин

Обозначения:

DOT - Department of Transportation (Министерство транспорта США) ETRTO - The European Tyre and Rim Technical Organization (Объединение европейских производителей шин и дисков, Брюссель) ECE - Economic Commission for Europe (Ведомство ООН в Женеве) FMVSS - Federal Motor Vehicle Safety Standards (Нормативы безопасности США)

1

Производитель (марка или фирменный знак)

1а

Наименование продукции

2

Обозначение типоразмера 205 - ширина шины в мм 55 - отношение высоты к ширине в% R - обозначение радиальной конструкции 15 - диаметр диска в дюймах

3

87 - индекс грузоподъемности V - индекс скорости

4

Tubeless - бескамерная

5

Страна - производитель

6

Показатель США для предельной грузоподъемности (max. Load rating) (545 кг на колесо=1201 фунт), 1 фунт соответствует 0,4536 кг

7

Tread: под протектором находится 5 слоев s (1 слой района (искусственного шелка), 3 слоя стального корда, 1 слой нейлона) Sidewall: внутренняя часть шины состоит из 1 слоя района (искусственного шелка)

8

Ограничение США для максимального давления воздуха - 44 Y (psi) (1 бар=14,5 psi)

9

Е - шина соответствует требованиям ECE R 30 (норматив по ЕСЕ) 4 - код страны, в которой производилось испытание (здесь Голландия)

10, 11, 12

США: гарантия производителя шин по выполнению определенных показателей качества в сравнении с установленным законом нормативами испытаний стандартных шин.

Treadwear: относительный ожидаемый километраж пробега по сравнению с специальным стандартным тестом США.

Traction: А, В или С - способность шины к торможению на влажном дорожном полотне.

Temperature: А, В или С термостойкость шины при высоких скоростях на испытательном стенде. С - удовлетворяет нормативные требования США (PMVSS 109).

13

Номер допуска согласно ECE R 30

14

Department of Transportation (Министерство транспорта США, ответственное за нормативы безопасности шин)

15

Код производителя:

шинный завод - типоразмер шины - вариант исполнения шины - дата изготовления (неделя изготовления, год изготовления)

Типоразмер шины

Например, 195/60R14 информирует:

1 - о ширине ее профиля (195). Ширина профиля шины представляет собой выраженное в миллиметрах линейное расстояние между наружными сторонами боковин накачанной шины без учета возвышений из-за наличия маркировки, отделки или защитных поясов или ободов;

2 - об отношении высоты профиля к его ширине (60), выраженном в процентах.

Высота профиля представляет собой половину разности общего диаметра и номинального диаметра обода. В процессе развития конструкций шин их форма изменялась от почти круговой до более широких типов с более плоской поверхностью. При этом отношение высоты профиля к его ширине изменялось от 100% до 70%, 60%, 50% и до еще меньших значений.

Это отношение (Н/В, где Н - высота, В - ширина) принято называть серией шины. Серия - исключительно важный параметр, от него во многом зависят ездовые качества шин. Некоторые фирмы (в основном, американские) ставят перед обозначением размера буквы Р (Passenger), подчеркивая тем самым, что данная шина предназначена для легковых автомобилей (например Р195/60R14), LT (Light Truck) - шина для легкого грузовика;

3 - буква R означает радиальную "RADIAL" конструкцию шины и монтажный диаметр обода. Диаметр обода измеряется как в дюймах, так и в миллиметрах. При переводе надлежит считать 1 дюйм = 25,4 мм. В соответствии с европейской инструкцией ЕСЕ-R 30 за обозначением размера шин для легковых автомобилей идет обозначение эксплуатационных характеристик, состоящее из коэффициента нагрузки и условного обозначения скорости.

Индекс грузоподъемности.

Индекс грузоподъемности (коэффициент нагрузки) обозначает предельную весовую нагрузку, которую способна выдержать шина. Проставленное на шине двузначное число математически никак не привязано к конкретным килограммам - это просто условный индекс. В приведенной ниже таблице показывается соотношение между:
