Текст из файла (страница 2)

Кулирный клин 6 действует на все пятки 10 и 11 переднего уровня. Минимальная глубина кулирования устанавливается вручную, а затем изменяется автоматически от барабана управления.

3-сектор системы сброса. Заключающий клин 5 действует на длинные пятки 11 верхнего уровня. При его включении иглы И₂ выдвигаются на уровень заключения, но т. к. в данной системе нить не подается, то при движении игл И₂ к центру диска под действием клина 4 с них производится сброс петель. Клином 3 иглы выдвигаются для открывания язычков.

4 – сектор-вставка для смены игл.

2.2 Характеристика механизма отбора

Отбирающий механизм. В каждой вязальной системе и системе переноса петель установлен отбирающий механизм, с помощью которого выполняется отбор толкателей согласно рисунку.

На отбирающем барабане 1 (рис. 5 а, б) имеется 36 вертикальных рядов отверстий для установки колков 2. В каждом вертикальном ряду предусмотрено 37 отверстий. Колок 2, установленный в отверстии барабана, воздействует на отбирающую пластину 4, которая в свою очередь надавливает на рисунчатую пятку 17 (см. рис. 3) толкателя 16; последний отклоняется в паз цилиндра. В этом случае рабочая пятка 18 проходит мимо заключающего клина 20 или 23 и игла не поднимается на уровень заключения.

Отбирающая пластина 4 (рис. 5, б) прижимается к колку 2 пружиной 5. При отсутствии колка отбирающая пластина 4 прижимается этой пружиной к барабану 1 и не воздействует на толкатель. Последний, оставаясь в рабочем положении, перемещается по заключающему клину 23 (см. рис. 3) или 20 и 19 и поднимает иглу. Стоящую над ним, на уровень заключения.

Поворот отбирающих барабанов 1(см. рис. 5, а, б) осуществляется под действием кулака, установленного на зубчатом колесе игольного цилиндра. На ролик 10(рис. 5, в) поворотного рычага 11. Последний через рычаг 9 и кольцо 8 собачкой 7 поворачивает храповое колесо 6, вместе с которым поворачивается и отбирающий барабан.

Для фиксации положения барабана 1(см. рис. 5,а) после поворота служит пружинное кольцо 3.

Получаемая с помощью отбирающего механизма максимальная ширина раппорта рисунка без повторяющихся рисунчатых петельных столбиков может быть равна b_max=p=37, но так как число игл И=216 в цилиндре машины не делится на 37, то принимаем b_max=36. При этом расстановка рисунчатых пяток толкателей диагональная.

2.3 Технологические возможности оборудования

Машина КЛК – 10, как уже было сказано, предназначена для вязания купонов. Пояс купона можно вязать переплетениями ластик 1+1, ластик 1+1 через иглу, сдвоенная гладь и ластик 2+2. Пояс вяжется с усилительной нитью. Стан можно вырабатывать различными рисунчатыми переплетениями.

Полуфанг на иглах цилиндра можно вырабатывать с одним и несколькими набросками.

На машине можно вязать гладь на одной и на другой игольнице.

На машине также можно вырабатывать все виды жаккардовых переплетений. При вязании жаккардовых переплетений заключающие клинья 7, 8, 9во всех системах выключаются из работы. Отбор игл для вязания рисунка производится с помощью отбирающих толкателей 17. Толкатели, оставшиеся в работе, поднимаются с помощью рабочих пяток 16, по заключающему клину 14 и поднимают иглы, стоящие над ними, на уровень полного заключения. Иглы захватывают нить и провязывают петли. Толкатель, откланенный в паз игольного цилиндра, проходит своей пяткой 16 мимо заключающего клина и не поднимается, игла, стоящая над ним, находится в нерабочем положении.

При вязании полных жаккардовых переплетений все иглы диска работают во всех системах. При вязании неполных жаккардовых переплетений иглы в системах диска будут работать через одну. Заключающие клинья 11 и 12 также включены поочередно через систему.

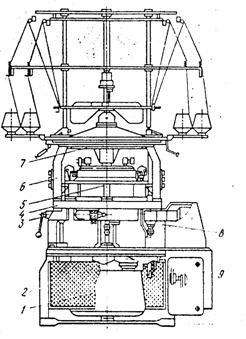

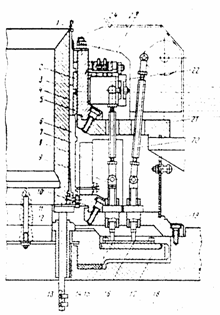

Рисунок 1. Внешний вид машины КЛК – 10 Рисунок 2. Вязальный механизм КЛК – 10

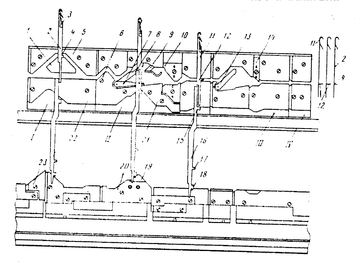

Рисунок 3. Блоки замков игольного цилиндра машины клк-10

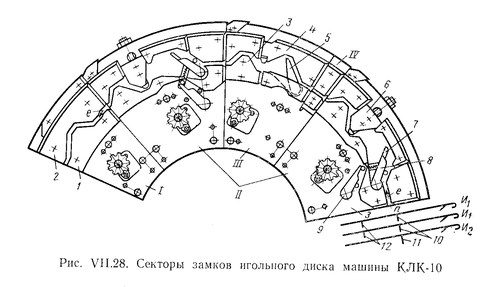

Рисунок 4. Секторы замов игольного диска машины КЛК-10

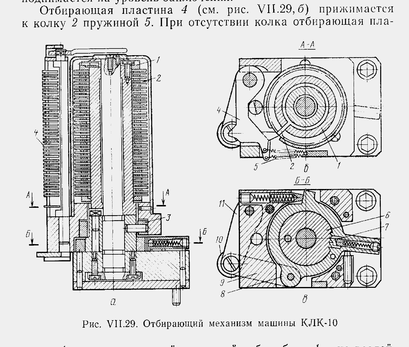

Рисунок 5. Отбирающий механизм машины КЛК-10

2.4 Проектирование и расчет рисунка на трикотаже двойного полного трехцветного жаккардового переплетения для кругловязальной машины КЛК 10. Расчет рисунка при селеторно-индивидуальном способе отбора РОУ

Рисунок проектируется на трикотаже трехцветного жаккардового переплетения. Иглы отбираются с помощью толкателей, установленных в пазах игольного цилиндра под иглами. Барабанный узорообразующий механизм имеет возможность поворачиваться на одно вертикальное деление после каждого оборота цилиндра.

Исходные данные:

• Число игл на машине, I ………………………………….216

• Число вязальных систем, m……………………………...6

• Число отбирающих барабанов…………………………...6

• Число систем, образующих один ряд

• рисунчатого переплетения, Z_o…………………………...3

• Число групп отбирающих элементов барабана, P…….36

• Число отбирающих элементов в группе, R………………37

Определение возможных раппортов рисунка

Определение ширины раппорта

Рисунок задуман так, что раппорт не должен содержать повторяющихся рисунчатых столбиков. В этом случае максимальная ширина раппорта равна числу отбирающих элементов в группе и, соответственно, число горизонтальных рядов отбирающего барабана (числу позиций толкателей):

b=R=37

Определение высоты раппорта

Максимальная высота раппорта для одного комплекта вязальных систем равна числу групп отбирающих элементов барабана, Р, и. соответственно, числу вертикальных делений отбирающего барабана по окружности:

h=P=36

Максимальная высота раппорта для всех комплектов вязальных систем машины при условии, что отбирающий барабан поворачивается на один вертикальный ряд после каждого оборота игольного цилиндра, равна:

H=P·m /Z_o =36·6/3=72

Выбор приемлемых размеров для проектирования рисунка

Выбор ширины раппорта

Ширину раппорта b=37 нельзя принять для проектирования рисунка, так как указанная ширина не укладывается целое число раз в число игл машины (I=216). Для подбора ширины раппорта рисунка необходимо число игл разложить на простые множители и их сочетанием подобрать ширину раппорта.

Разложим число игл на простые множители:

216=2·2·2·3·3·3

Возможные варианты ширины раппорта определяем и сочетаний простых множителей: 2, 3, 4, 6, 8, 9, 12, 18, 24, 27, 36, 54, 72, 108.

Ближайшая ширина к максимальной будет ширина раппорта равная 36. Поэтому выбираем ширину b₁=36.

Выбранная ширина раппорта укладывается в число игл целое число раз 6. В этом случае вместо 37 толкателей будет использоваться 36.

Выбор высоты раппорта

При Н₁=72 и b₁=36 рисунок получается вытянутым по вертикали, приму высоту H₁=36.

Составление патрона рисунка

Патрон рисунка имеет 36 клеток по горизонтали (ширина раппорта, b₁) и 36 клеток по вертикали (высота раппорта, H₁).

В патрон вписываем трехцветный рисунок (рис. 1, а). Закрепляем цвета нитей (условные обозначения петель рисунка на патроне) за вязальными системами комплекта следующим образом: черная клетка означает, что петля провязывается из нити первой системы комплекта, белая клетка – из нити второй системы, клетка с крестиком – из нити третьей системы комплекта.

За горизонтальными рядами патрона закрепляем номера петельных рядов (от 1 до 36) и номерами петлеобразующих систем. Так как каждый ряд раппорта трехцветного жаккардового переплетения вырабатывается тремя петлеобразующими системами, то за каждым горизонтальным рядом патрона закрепляем по три системы (по одному комплекту систем).

За вертикальными рядами патрона закрепляем номера петельных столбиков (от 1 до 36), которые возрастают справа налево, так как цилиндр вращается против часовой стрелки.

Патрон разделим на участки по m /Z_o=6/3=2 ряда в каждом. Столько рядов вяжется за один оборот цилиндра, за каждый из которых вырабатывается 2 ряда трехцветного жаккардового переплетения.

Каждому обороту цилиндра соответствует определенная группа отбирающих элементов отбирающего механизма. При условии, что отбирающий барабан поворачивается на одно деление после каждого оборота цилиндра, номер оборота цилиндра одинаков с номером группы отбирающих элементов и, соответственно с номером подачи отбирающего барабана.

Составление патрона расстановки толкателей

Так как рисунок ассиметричный, используем диагональную расстановку пяточек толкателей (рис. 1, б). Справа от патрона указываем номера позиций толкателей (от 1 до 36). Толкатель первой позиции закрепляем за первой иглой, которая образует первый петельный столбик патрона рисунка. Пятки толкателей расположены справа налево по восходящей лин

1. Составление заправочной карты

1. Аналитический способ

Заправочную карту составляем с учетом последовательности работы групп отбирающих элементов в рядах раппорта. Эта последовательность записана в табл. 1.В таблице 2 дана заправочная карта для отбирающих элементов барабанов первого комплекта. В комплект входят вязальные системы, образующие один ряд раппорта.

Таблица 1 - Последовательность групп отбирающих элементов в рядах раппорта

Таблица 2 – Заправочная карта для выработки рисунка

Заправочные карты для остальных комплектов систем составляются аналогично.

Список используемой литературы

1. Шалов И.И., Далидович А.С., Кудрявин Л.А. Технология трикотажного производства.- М.: Легкая и пищевая промышленность, 1984.

2. Шалов И.И., Далидович А.С., Кудрявин Л.А. Технология трикотажа. – М.: Легпромбытиздат, 1986.

3. Шалов И.И., Далидович А.С., Кудрявин Л.А. Технология трикотаж рисунчатых переплетений. – М.:Легкая и пищевая промышленность, 1985

4. Гусева А.А., Поспелов Е.П. Узорообразование на трикотажных машинах и методы расчета рисунков. – М.: Легкая индустрия, 1975.

5. Гусева А.А. Кругловязальные двухфонтурные жаккардовые машины. – М.: Легкая индустрия, 1980.
