Высокочастотные (диэлектрические) сушилки. Применение сушки в поле токов высокой частоты эффективно для высушивания толстослойных материалов, когда необходимо регулировать температуру и влажность не только на поверхности, но и в глубине материала. Таким способом можно сушить материалы, обладающие диэлектрическими свойствами (пластмассы, смолы, древесину и др.).

Высокочастотная сушилка состоит из лампового высокочастотного генератора 1 и сушильной камеры. Из сети переменный ток поступает в выпрямитель, затем - в генератор, где преобразуется в переменный ток высокой частоты. Этот ток подводится к пластинам конденсаторов, между которыми движется на ленте высушиваемый материал. В сушилке материал высушивается сначала на ленте, а затем поступает на ленту, где досушивается. Под действием электрического поля высокой частоты ионы и электроны в материале, содержащем обычно некоторое количество электролита, например раствора соли, меняют направление движения синхронно с изменением знака заряда пластин конденсатора: дипольные молекулы приобретают вращательное движение, а неполярные молекулы поляризуются за счет смещения их зарядов. Эти процессы, сопровождаемые трением, приводят к выделению тепла и нагреванию высушиваемого материала.

Изменяя напряженность электрического поля, можно регулировать величину температурного градиента между внутренними слоями материала и его поверхностью, т.е. регулировать скорость сушки, а также избирательно нагревать лишь одну из составных частей неоднородного материала.

В поле токов высокой частоты возможна быстрая (за счет усиленной термодиффузии влаги) и равномерная сушка толстослойных материалов. Однако сушка в поле высокой частоты для большинства материалов оказывается дороже конвективной в 3-4 раза. Кроме того, оборудование сушилок в поле высокой частоты более сложное и дорогостоящее в эксплуатации. Поэтому применение высокочастотной сушки ограничено специальными случаями, например конвейерной сушкой мелких дорогостоящих изделий, и требует технико-экономического обоснования в каждом конкретном случае.

Сублимационные сушилки. Сублимационная сушка - это сушка материалов в замороженном состоянии. При этой сушке находящаяся в материале влага переходит в пар, минуя жидкое состояние, т.е. сублимирует. Такая сушка называется сублимационной, или молекулярной. Ее также называют лиофилъной сушкой. Термин "лиофильный" происходит от греческого lyo - растворяю и phileo - люблю и обозначает любящий растворение или легкорастворимый. Действительно, порошки, полученные указанным методом, очень гигроскопичны и легко растворимы.

Данный способ сушки позволяет сохранить основные биологические качества высушиваемых материалов и широко используется в фармацевтическом производстве при получении ферментов, антибиотиков, препаратов крови, иммуннобиологических препаратов и др.

сушка сублимация вакуум эвтектическая

Применительно к процессу сушки сублимация влажного материала - процесс сушки его в замороженном состоянии (сублимация льда, находящегося внутри материала). Как известно, состояние воды можно определить тремя фазами: твердой, жидкой и газообразной. Фазы могут существовать как самостоятельно, так и совместно, точка одновременного существования трех фаз называется тройной точкой. Для воды она характеризуется температурой 0,0098°С и парциальным давлением пара 4,58 мм рт. ст. Сублимация происходит при состоянии веществ ниже этой точки.

Эффективность применения вакуума при сушке сублимацией представлена в табл, по данным которой очевидно, что с увеличением разрежения падает и температура фазового перехода; при подводе тепла в условиях глубокого вакуума можно создать большие разности температур между материалом и источником тепла по сравнению с обычной вакуумной сушкой:

Зависимость температуры сублимации льда от давления окружающей среды

Давление, мм рт. ст.	Температура сублимации,°С
4,6	0,0098
1,0	-17,50
0,001	-39,30

Однако не следует считать, что сушка сублимацией возможна только в условиях глубокого вакуума. Еще в XVI XVII вв. производилась сушка в замороженном состоянии в зимнее время на открытом воздухе кож и тканей. В данном случае разность температур t_x - t_M очень мала (близка к нулю), поэтому такая сушки была очень длительной и промышленного применения не получили.

Данные исследований показали, что при постоянной температуре среды интенсивность испарения, продолжительность сушки или скорость отвода паров испаряющегося льда возрастают с уменьшением давления. Весь процесс сушки можно довольно четко разделить на три периода:

период самозамораживания, когда в результате снижения давления в сушильной камере происходит замораживание влаги в материале, при этом резкое снижение давления приводит к интенсивному испарению влаги с поверхности материала; при замораживании обычно испаряется до 10-15 % всей удаляемой влаги;

период сублимации, аналогичный периоду постоянной скорости сушки;

период испарения остаточной влаги.

Принципиальная схема. В сушильной камере, называемой сублиматором, находятся пустотелые плиты, внутри которых циркулирует горячая вода. На плитах устанавливают противни с высушиваемым материалом. Между плитами и противнями имеется зазор" что способствует передаче тепла преимущественно радиацией. В фармацевтическом производстве высушивание проводят из ампул, пенициллиновых флаконов или стеклотары несколько большей емкости, в которые наливают подлежащий высушиванию раствор или суспензию. Чаще замораживание проводят в отдельных низкотемпературных морозильных камерах. Емкости с замороженным, подлежащим высушиванию материалом быстро загружают в охлажденную камеру сублиматора, который герметизируют и устанавливают необходимые параметры процесса. В процессе сублимации паровоздушная смесь из сублиматора поступает в трубы конденсатора-вымораживателя, в межтрубном пространстве которого циркулирует хладоагент (рассол, охлажденный этанол и др.). Конденсатор включается в один циркуляционный контур с испарителем (аммиачным, фреоновым и др.) холодильной установки, и соединяется с вакуум-насосом, предназначенным для отсасывания неконденсирующихся газов и воздуха из сублиматора. В трубах конденсатора происходят конденсация и замораживание водяных паров. Для непрерывного удаления из конденсатора образующегося в нем льда устанавливают два конденсатора, которые попеременно работают и размораживаются.

Первой стадией сублимации является замораживание, и его следует проводить с учетом эвтектических температур, которые являются индивидуальными для каждого вещества. Эвтектическая температура - это наибольшая температура, при которой происходит кристаллизация (замораживание) подлежащего высушиванию материала. При указанной температуре находятся в равновесии жидкость и образующаяся при замораживании твердая фаза. Замораживание растворов, как и замораживание чистых веществ, происходит при постоянной температуре. Установление эвтектической температуры лабильных препаратов является обязательным, так как позволяет определить допустимый уровень нагревания при высушивании препаратов.

Определяют эвтектические температуры различными методами:

• термическим;

• измерением сопротивления замороженного раствора;

• дифференциально-термическим;

В основе термического способа определения эвтектических температур лежит наблюдение за температурой материала в процессе медленного замораживания-оттаивания. На кривой изменения температуры оттаивания (нагревания) материала, замороженного ниже эвтектической точки, образуется плато, соответствующее времени, когда тепло, поступающее извне, не приводит к повышению температуры, а расходуется на плавление льда при данной эвтектической концентрации раствора. Получить такую площадку можно при достаточно большом содержании вещества в растворе, поэтому метод применим не во всех случаях.

Электрическое сопротивление наиболее точно характеризует состояние замороженного раствора. Сущность этого метода заключается в том, что одновременно измеряют температуру и электрическое сопротивление медленно нагреваемых растворов и препаратов, предварительно замороженных ниже эвтектических температур. Температура, при которой наблюдается переход электрического сопротивления от бесконечно большого к конечному (его можно измерить), и будет соответствовать эвтектической температуре.

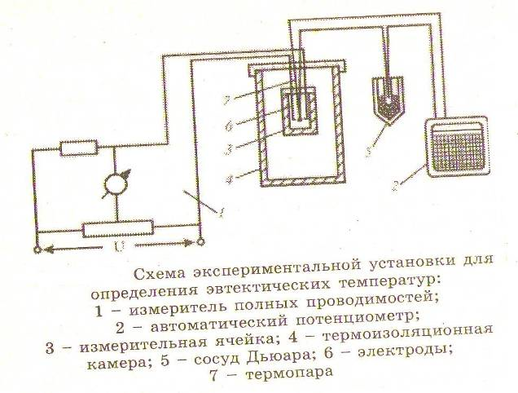

Эвтектические температуры препаратов можно определить на установке, состоящей из следующих приборов: измерителя полных проводимостей мостового типа, автоматического потенциометра измерительной ячейки и термоизоляционной камеры с охладительной средой. Измерение эвтектических температур проводится следующим способом. Измерительную ячейку термостатируют при 293 К, мост устанавливают на нулевую точку. В ячейку помещают 0,005 кг исследуемого раствора препарата и замораживают. Когда температура исследуемого раствора достигнет 203 К охлаждение прекращают. Ячейку помещают в термостат, имеющий температуру 293 К, где раствор медленно нагревается. Мостом измеряют удельное электрическое сопротивление замороженного раствора, а потенциометром - температуру. Показания приборов снимают одновременно при определенном значении температуры. При этом определенной температуре соответствует определенное значение удельного сопротивления.

При полном замораживании образца, представляющего собой ледяной блок, электрический ток не проходит и сопротивление в таком состоянии измерить не удается. При оттаивании блока сопротивление можно измерить и с повышением температуры оно возрастает. Точки, в которых наблюдается переход от линейной зависимости к криволинейной, будут соответствовать эвтектическим температурам исследуемых растворов.

Различные вещества характеризуются своими эвтектическими точками (температурами). Поэтому их учитывают при замораживании растворов, поскольку свойства конечного сухого продукта, высушенного сублимацией, будут изменяться в зависимости от условий замораживания. Режимы замораживания влияют на размеры полученных кристаллов замороженного продукта. Так, при медленном замораживании образуются крупные кристаллы, при быстром - мелкие. Из мелких кристаллов сушка идет быстрее, так как в этом случае отношение поверхности к объему материала будет больше. При сушке мелких кристаллов получается светлый, легко растворяющийся порошок, при медленном - осмоленный, хуже растворяющийся.

Механизм переноса влаги (в виде пара) от поверхности испарения при сублимационной или молекулярной сушке специфичен: он происходит путем эффузии, т.е. свободного движения молекул пара без взаимных столкновений их друг с другом.

Исследования и промышленная проверка подтвердили, что сублимационная сушка является наилучшим методом качественного консервирования при производстве целого ряда новых лекарственных средств, содержащих вещества биологического происхождения, выпуск которых с каждым годом все более расширяется. Поэтому использование термолабильных веществ для приготовления многих высокоэффективных препаратов биологического происхождения невозможно без сохранения их нативных свойств. Термолабильные вещества имеют различные структурные особенности, что необходимо учитывать при их сушке. Технологические параметры устанавливаются экспериментально и являются индивидуальными для каждого высушиваемого материала. Несмотря на большое количество накопленного материала по данному вопросу, общие закономерности по технологии сушки препаратов биологического происхождения, которые можно было бы использовать в промышленности, не найдены. Для каждого препарата их необходимо разрабатывать индивидуально.

В настоящее время общепризнанно, что при сублимационной сушке происходят некоторые изменения свойств исходного сырья, но они минимальны по сравнению с результатами консервирования ранее известными методами. Несмотря на многочисленность выполненных исследований, в изучении этого перспективного метода консервирования остается много неясных вопросов, решение которых возможно лишь в ходе дальнейшего изучения процесса накопления экспериментальных данных и теоретических представлений о нем. Удаление влаги из материалов должно проводиться при оптимальных условиях, которые находятся путем лабораторных исследований, а затем проверяются и переносятся в промышленные. Оптимальный режим должен обеспечивать минимальную продолжительность сушки и наилучшие технологические свойства высушенного препарата, эффективное использование соответствующего оборудования.

Сублимационная сушка применяется в лабораторных и промышленных масштабах в медицине и биологии для консервирования препаратов крови и кровезаменителей, биологических растворов, сывороток, микробных культур, в производстве антибиотиков, гормональных препаратов, а также в химико-фармацевтическом и пищевом производствах при выработке продуктов, превосходящих по качеству законсервированные другими способами. Сублимационное высушивание становится одним из основных методов подготовки для длительного хранения сырья растительного и живого происхождения и фармацевтических материалов.

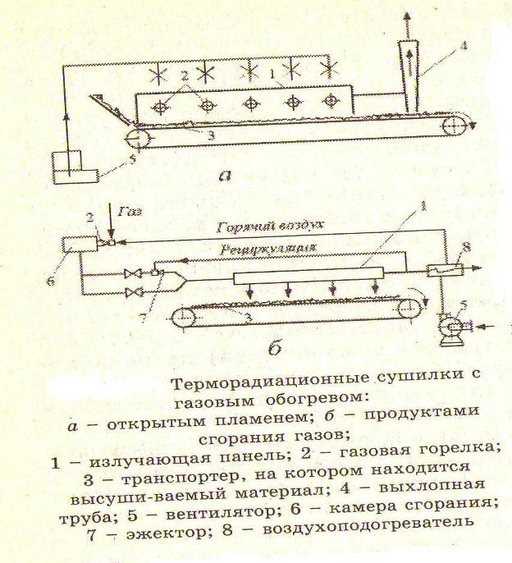

На практике получили применение терморадиационные сублимационные сушилки с непрерывной загрузкой и периодической выгрузкой материала.

Список литературы

1. Государственная фармакопея XI издания, вып. 1,2. М.: Медицина, 1987 г. Х издания, М.: Медицина, 1968 г.

2. Технология лекарственных форм в 2-х томах: т. 1 под ред. Т.С. Кондратьевой, т. 2 под ред. Л.А. Ивановой. М.: Медицина, 1991 г.

3. Дытнерский Ю.И. Процессы и аппараты химической технологии.2 т. М.: Химия, 1995 г.

4. Чубарев В.Н. Фармацевтическая информация. Под ред. академика РАМН, док. фарм. наук, проф. А.П. Арзамасцева. М., 2000 г.

5. Шилова С.В., Пузакова С.М. и др. Организация производства лекарственных средств с учетом правил GMP. Химико-фармацевтическое производство. Обзорная информация. M.: ВНИИСЭНТИ, 1990 г.

6. Чуешов В.И., Зайцев А.И., Шебанова С.Т. Промышленная технология лекарств, 2002 г.
