Принимаем L=30 мм

Напряжение смятия

Вал ведомый

Для ступени вала под колеса при

Принимаем L=55 мм

Напряжение смятия

Для ступени вала под муфту при

Принимаем L=60 мм

6. Расчёт элементов корпуса

Толщина стенок корпуса и крышки

δ=0,025 а+1 (6.1)

δ=0,025·140+1=2,5 мм

Принимаем δ=8мм

δ₁=0,02 а+1

δ₁=0,02·140+1=3,8 мм (6.2)

Принимаем δ₁=8мм

Толщина фланцев поясов корпуса и крышки для верхнего пояса

L₁=1,5 δ₁ (6.3)

L₁=1,5·8=12мм

Для нижнего пояса крышки

L=1,5 δ (6.4)

L=1,5·8=12мм

р=2,35 δ (6.5)

р=2,35·8=19мм

принимаем р=20мм

Толщина ребер основания корпуса

m=(0,85…1) δ (6.6)

m=(0,85…1) 8=6,8…8

принимаем m=7мм

Диаметр болтов фундаментных

d₁=(0,03…0,036) а+12 (6.7)

d₁=(0,03…0,036) ·140+12=16,2…17мм

Принимаем болты с резьбой М16

Крепящую крышку к корпусу у подшипников

d₂=(0,07…0,75) d₁ (6.8)

d₂=(0,07…0,75) 16=11,2…12мм

Принимаем болты с резьбой М12

Соединяющие крышку с корпусом

d₃=(0,5…0,6) d₁ (6.9)

d₃=(0,5…0,6) 16=8…9,6

Принимаем болты с резьбой М8

Размер определяющей положение болтов d₂

е=(1…1,2) d₂ (6.10)

е=(1…1,2) 12=12…14,4

q≥0,5 d₂+ d₃ (6.11)

q≥0,5·12+8=14

7. Подбор и расчёт муфты

Выбираем муфту по ГОСТ 20884-82 – упругая муфта с торообразной оболочкой

Таблица 6 – Параметры муфты, мм

Тadm	d вала	D муфты	L	L1
500	40	280

=2Т₃/(πD₁² δ)≤ τ_adm=0,5 МПа(7.1)

D₁=0,75 D(7.2)

D₁=0,75 ·280=210мм(7.3)

δ=0,05·D=0,05·280=14мм

=2·321,7·10³/(3,14·210²·14)0,33 МПа≤τ_adm=0,5МПа

8. Расчетные схемы вал ов

Рисунок 3 – Схема нагружения валов

Вал ведущий

Исходные данные:

Т₂=82,9 Нм;

F_t1=2872 Н;

F_r1=1158 Н;

F_n1=780 H;

Рисунок 4 – Расчётная схема ведущего вала

Вертикальная плоскость

Реакция опор

∑М_А=0; -F_n1·0,031+ F_r1·0,054-R_BY·0,108 =0;

∑М_В=0; -F_n1·0,139-F_r1·0,054+R_АY·0,108 =0;

Проверка:

∑F_i=-F_n1+R_АY-F_r1+R_BY=-780+355-1158+1583=0

Изгибающие моменты в сечениях вала

Строим эпюру М_х

Горизонтальная плоскость

Реакции опор

R_АХ = R_ВХ =F_t1/2=2872/2=1436 Н

Изгибающие моменты в сечениях вала

Строим эпюру М_у

Определяем суммарный изгибающий момент в сечении вала по формуле

(8.1)

Крутящий момент

Т=Т₂=82,9 Нм

Вал ведомый

Исходные данные

Т₃= 321,7Нм;

F_t2= F_t1=2872 Н;

F_r2= F_r1=1158 Н;

Рисунок 5 – Расчетная схема ведомого вала

Вертикальная плоскость

R_DY= R_CY=F_r2/2=1158/2=579

Изгибающие моменты в сечениях вала

Строим эпюру М_у

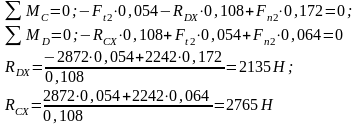

Горизонтальная плоскость

Проверка:

Изгибающие моменты в сечениях вала

Определяем суммарный изгибающий момент в сечении вала

Крутящий момент

Т=Т₃=321,7 Нм

9. Подбор подшипников качения

Вал ведущий

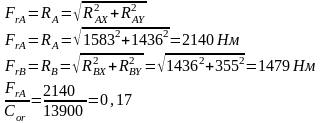

Предварительно принимаем шарикоподшипники радиальные однорядные легкой серии 207 по ГОСТ 8338-7, С_r=20,1 кН; С_оr=13,9кН

Определяем коэффициент влияния осевого нагружения

(9.1)

Принимаем коэффициенты по таблице 9.3 [1; с.133])

Х=0,56 - коэффициент радиальной нагрузки;

Y=1,31 - коэффициент осевой нагрузки;

е=0,34 - коэффициент осевого нагружения;

V=1 – коэффициент вращения

Определяем осевые составляющие радиальной нагрузки

(9.2)

(9.3)

(9.4)

Определяем эквивалентную нагрузку

(9.5)

(9.6)

где - температурный коэффициент

- коэффициент безопасности

Определяем динамическую грузоподъемность

, (9.7)

где ,рад/с- угловая скорость на валу;

,ч- расчетная долговечность

,

Подшипник пригоден

Расчетная долговечность

Вал ведущий

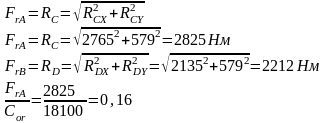

Предварительно принимаем шарикоподшипники радиальные однорядные легкой серии 209 по ГОСТ 8338-7, С_r=2571 кН; С_оr=18,9кН

Определяем коэффициент влияния осевого нагружения

Принимаем коэффициенты по таблице 9.3 [1; с.133])

Х=0,56 - коэффициент радиальной нагрузки;

Y=1,3 - коэффициент осевой нагрузки;

е=0,33 - коэффициент осевого нагружения;

V=1 – коэффициент вращения

Определяем осевые составляющие радиальной нагрузки

Определяем эквивалентную нагрузку

где - температурный коэффициент

- коэффициент безопасности

Определяем динамическую грузоподъемность

,

где ,рад/с- угловая скорость на валу;

,ч- расчетная долговечность

,

Подшипник пригоден

Расчетная долговечность

10. Проверочный расчет валов на выносливость

Уточненные расчеты на сопротивление усталости отражают влияние разновидности цикла напряжений, статических и усталостных характеристик материалов, размеров, формы и состояние поверхности. Расчет выпоняют в форме проверки коэффициента S запаса прочности, минимально допустимое значение которого принимают в диапазоне [S] =1,5-2,5 в зависимости от ответственности конструкции и последствий разрушение вала, точности определения нагрузок и напряжений, уровня технологии изготовления и контроля.

Для каждого из установленных предположительно опасных сечений вычисляют коэффициент S:

(10.1)

где S_σ и S_τ– коэффициенты запаса по нормальным и касательным напряжением, определяемые по зависимостям

(10.2)

Здесь и – амплитуды напряжений цикла; и - средние напряжения цикла ; и - коэффициенты чувствительности к асимметрии цикла напряжений для рассматриваемого сечения.

В расчетах валов принимают, что нормальные напряжения изменяются по симметричному циклу: и , а касательные напряжения –по отнулевому циклу : и

Тогда

(10.3)

Напряжение в опасных сечениях вычисляют по формулам

(10.4)

где - результирующий изгибающий момент, Н·м; М_к – крутящий момент ( М_к = Т), Н·м; W и W_к – моменты сопротивления сечения вала при изгибе и кручении, мм³

Пределы выносливости вала в рассматриваемом сечении:

(10.5)

где и - пределы выносливости гладких образцов при симметричном цикле изгиба и кручения (таблица 10.2 [2; с.163]); и - коэффициенты снижения предела выносливости.

Значения и вычисляют по зависимостям:

(10.6)

, (10.7)

где и - эффективные коэффициенты концентрации напряжений; и - коэффициенты влияния абсолютных размеров поперечного сечения (таблица 10.7 [2; с.170]); и - коэффициенты влияния качества поверхности (таблица 10.8 [2; с.170]); - коэффициенты влияния поверхностного упрочнения (таблица 10.9 [2; с.170]);

Коэффициенты влияния асимметрии цикла для рассматриваемого сечения вала

, (10.8)

где - коэффициент чувствительности материала к асимметрии цикла напряжений (таблица 10.2 [2; с.163]).

Вал ведомый. Сечение 2-2 – место установки зубчатого колеса на вал d=55мм; колесо посажено с натягом концентрат напряжений гарантирован натягом. Материал валов – сталь 45

Напряжение в опасном сечениях

Пределы выносливости в рассматриваемом сечении

,

где

Коэффициенты запаса прочности по нормальным и касательным напряжениям

Коэффициент запаса прочности

11. Выбор типа смазывания

Смазывание зубчатого зацепления производится окунанием зубчатого колеса в масло, заливаемое внутрь корпуса до уровня, обеспечивающего погружение колеса примерно на 10 мм. Объем масляной ванны V из расчета 0,4… 0,8 л на 1 кВт передаваемой мощности: V=2,32·(0,4…0,8)=1,44…2,88 дм³

По таблице 10.21 [ 1.,с.255] устанавливаем вязкость масла. При контактных напряжениях σ_НР=466 МПа и скорости υ =0,76 м/с рекомендуемая вязкость масла должна быть примерно равно 34· 10^-6 м²/с. По таблице 10.21 [1.,с.255] принимаем сорт масла И-Г-А 32

(индустриальное- для гидравлических систем – масло без присадок – класс кинематической вязкости 32, по ГОСТ 17479.4-87).

Определение уровня масла.При окунании В масляную ванну колеса

mm<0,25d₂ (11.1)

2< h_m<0,25·224=56 мм

Камеры подшипников заполняем вручную смазочным материалом при снятой крышке подшипникового узла на несколько лет. Смену смазочного пластинчатого материала производят при ремонте. Принимаем смазочный пластинчатый материал УТ -1.

12. Выбор посадок

Посадки назначаем в соответствии с указаниями, данными в таблице 10.13 [ ]

Посадка зубчатого колеса на вал

Шейки валов под подшипники выполняем с отклонением вала . Отклонение отверстий в корпусе под наружные кольца

13. Технико-экономическое обоснование конструкции

Технический уровень целесообразно оценивать количественным параметром, отражающим соотношение затраченных средств и полученного результата. «Результатом» для редуктора является его нагрузочная способность, в качестве характеристики которой можно принять вращающий момент Т₃, на его тихоходном валу. Объективной мерой затраченных средств является масса редуктора m, кг в котором практически интегрирован весь процесс его проектирования .За критерий технического уровня можно принять относительную массу γ = m/Т₃ .

Определение массы редуктора

m=φ ρ V·10 ^-9 (13.1)

где φ=0,41– коэффициент заполнения ; [ 1,с.277]

ρ=7,4·10 ³ кг/м ³ - плотность чугуна;

V – условный объём редуктора

m=0,41·7,4·10 ³·280·180·250·10 ^-9=38,2 кг

Критерий технического уровня

γ = m/Т₃ (13.2)

γ =38,2/321,7=0,11

Вывод: Технический уровень редуктора средний; в большинстве случаев производство экономически неоправданно.

14. Сборка редуктора

Перед сборкой внутреннюю полость корпуса редуктора тщательно очищают и покрывают маслостойкой краской.

Сборку производят в соответствии со сборочным чертежом редуктора, начиная с узлов валов:

на ведущий вал насаживают мазеудерживающие кольца и шарикоподшипники, предварительно нагретые в масле до 80 - 100˚С;

в ведомый вал закладывают шпонку и напрессовывают зубчатое колесо до упора в бурт вала; затем надевают распорную втулку, мазеудерживающие кольца и устанавливают шарикоподшипники, предварительно нагретые в масле.

Собранные валы укладывают в основание корпуса редуктора и надевают крышку корпуса, покрывая предварительно поверхности стыка крышки и корпуса спиртовым лаком. Для центровки устанавливают крышку на корпус с помощью двух конических штифтов; затягивают болты, крепящие крышку к корпусу.

После этого на ведомый вал надевают распорное кольцо, в подшипниковые камеры закладывают пластичную смазку, ставят крышки подшипников с комплектом металлических прокладок для регулировки.

Перед постановкой сквозных крышек в проточки закладывают войлочные уплотнения, пропитанные горячим маслом. Проверяют проворачиванием валов отсутствие заклинивания подшипников (валы должны проворачиваться от руки) и закрепляют крышки винтами.

Далее на конец ведомого вала в шпоночную канавку закладывают шпонку, устанавливают шкив и закрепляют ее торцовым креплением; винт торцового крепления стопорят специальной планкой.

Затем ввертывают пробку маслопускного отверстия с прокладкой и жезловый маслоуказатель.

Заливают в корпус масло и закрывают смотровое отверстие крышкой с прокладкой из технического картона; закрепляют крышку болтами.

Собранный редуктор обкатывают и подвергают испытанию на стенде по программе, устанавливаемой техническими условиями.

Список литературы

1. А.Е. Шейнблит «Курсовое проектирование деталей машин», Калининград, 1999

2. П.Ф. Дунаев «Конструирование деталей и узлов машин», Москва «Высшая школа»,2001

3. М.И. Фролов, «Техническая механика. Детали машин», Москва , «Высшая школа» 1990

4. С.А. Чернавский «Курсовое проектирование деталей машин»,Москва,машиностроение,1997

5. П.Ф. Дунаев, О.П. Леликов «Детали машин. Курсовое проектирование»Москва , «Высшая школа» 1984
