Размещено на http://www.allbest.ru/

СОДЕРЖАНИЕ

Введение

1. Исходные данные

2. Расчёт нерегулируемого объёмного гидропривода возвратно-поступательного движения

   1. Выбор рабочего давления в гидросистеме

   2. Определение расчётного давления в гидросистеме

   3. Определение диаметра цилиндра D и штока d

   4. Определение расхода рабочей жидкости в гидроцилиндре

   5. Определение потребной подачи насоса

   6. Определение наибольшего и наименьшего расходов рабочей жидкости

   7. Выбор диаметров трубопроводов

   8. Выбор рабочей жидкости

   9. Выбор гидроаппаратуры

   10. Определение потерь давления в гидролиниях

   11. Определение усилий трения гидродвигателя

   12. Определение величины давления нагнетания

   13. Выбор насоса

   14. Определение объёмных потерь (утечек) жидкости

   15. Определение гидравлических потерь в гидросистеме во время рабочего хода

   16. Определение КПД гидропривода

3. Тепловой расчёт гидросистемы

Список литературы

ВВЕДЕНИЕ

гидропривод возвратный поступательный насос

В данной работе производится гидравлический расчёт гидросистемы зажима бревна гидравлической тележкой ПРТ8-2 по исходным данным.

Гидравлические системы широко используются в разных отраслях промышленности. Использование методов гидравлики гораздо легче, надёжнее и практичнее.

Гидроприводом называется совокупность гидроаппаратуры, предназначенной для передачи механической энергии и преобразования движения при помощи жидкости.

Описание работы гидропривода.

Гидронасос создаёт давление нагнетания на напорной линии, которое ограничивается соответственно обратным клапаном, после чего рабочая жидкость поступает на гидрораспределитель, а с него в штоковую полость гидроцилиндра, который совершает рабочий ход при входе штока в гидроцилиндр. При совершении обратного хода, жидкость через гидрораспределитель и дроссель подаётся в нештоковую полость гидроцилиндра. Для контроля давления установлен манометр.

1. ИСХОДНЫЕ ДАННЫЕ:

Р – усилие на штоке гидроцилиндра, кН……………………………...15

V_рх – скорость рабочего хода, м/с……………………………………0,08

V_хх – скорость холостого хода, м/с…………………………………..0,05

Напорная линия: длина l_н, м…………………………………………….7

Исполнительная линия: длина l_н, м……………....................................3

Сливная линия: длина l_н, м…………………….....................................5

Местные потери напора в процентах от линейных………………….40

Температура рабочей жидкости t, ^оС……………………...................70

Температура воздуха t, ^оС……………………………………………..20

Произвести гидравлический расчет гидросистемы зажима бревна гидравлической тележкой ПРТ8-2 по исходным данным.

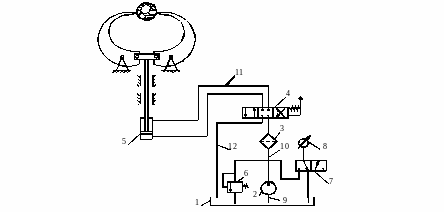

Рис. 1. Схема гидравлическая принципиальная механизма зажима бревна гидравлической тележки ПРТ8 - 2: 1 – гидробак; 2 – насос; 3 – фильтр; 4 – гидрораспределитель; 5 – гидроцилиндр; 6 – клапан предохранительный; 7 – золотник включения манометра; 8 – манометр; 9 – всасывающая линия; 10 – напорная линия; 11 – исполнительная линия; 12 – сливная линия.

2. ПОРЯДОК РАСЧЕТА НЕРЕГУЛИРУЕМОГО ОБЪЕМНОГО ГИДРОПРИВОДА ВОЗВРАТНО-ПОСТУПАТЕЛЬНОГО ДВИЖЕНИЯ

2.1. Выбор рабочего давления в гидросистеме

Таблица 1

Рекомендуемые рабочие давления в зависимости от усилия на штоке гидроцилиндра

Усилие на штоке гидроцилиндра Р, кН	рр – давление, МПа
	Для стационарных машин	для мобильных машин
10 – 30	1,6 – 3,2	5,0 – 7,0
30 – 50	3,2 – 5,0	8,0 – 10,0
50 – 100	5,0 – 10,0	10,0 – 15,0

Принимаем рабочее давление в гидроцилиндре Р_р=2.5 МПа 2.2. Определение расчетного давления в гидроцилиндре, МПа:

.

2.3. Определение диаметра цилиндра D и штока d

По величине расчетного давления в гидроцилиндре р_р определяем отношение D/d. Рациональное соотношение между р_р и d/D следующее:

Рр, МПа	1,5	1,5 – 5,0	5,0 – 10
d/D	0,3 – 0,35	0,5	0,7 – 0,75

Таблица 2

Ряд внутренних диаметров D для гидроцилиндров по ГОСТ 6540-68

Основной ряд, мм	10 100	12 125	16 160	20 200	25 250	32 320	40 400	50 500	62 630	80 800
Дополнительный ряд, мм	36 280	45 360	56 450	70 560	90 710	110 900	140	180

Таблица 3

Ряд рекомендуемых диаметров штока d по ГОСТ 6540-68

Основной ряд, мм	12	16	20	25	32	40	50	63	80	100
Дополнительный ряд, мм	14	18	22	28	36	45	56	70	90	110

В машинах лесной промышленности широко используются одноштоковые гидроцилиндры двухстороннего действия с демпфированием в конце хода поршня.

Для случая, когда рабочий ход поршня совершается при входе в гидроцилиндр:

,

или

Принимаем D = 110 мм

задавшись соотношением d/D, определяем d

Принимаем d = 56 мм

2.4. Определение расхода рабочей жидкости в гидроцилиндре

Таблица 4

Расчетные формулы для определения расхода рабочей жидкости в гидроцилиндрах

Тип гидроцилиндра	Расчетная формула для определения расхода рабочей жидкости в гидроцилиндрах Qц (м3/с) при
	выходе штока из гидроцилиндра	входе штока в цилиндр
Одностороннего действия с односторонним штоком
Двухстороннего действия с односторонним штоком
Двухстороннего действия с двухсторонним штоком

2.5. Определение потребной подачи насоса,

.

где К_у – 1,1 - 1,3 – коэффициент утечек, учитывающий суммарно все утечки в элементах гидросистемы от насосов до гидроцилиндра;

Z – количество гидроцилиндров в гидросистеме.

2.6. Определение наибольшего Q_наиб и наименьшего Q_наим расходов рабочей жидкости (для гидроцилиндров двухстороннего действия)

,

.

Таблица.5.

Распределение расхода рабочей жидкости в магистралях гидросистемы с гидроцилиндром двухстороннего действия с односторонним штоком.

2.7. Выбор диаметров трубопроводов

Внутренний диаметр трубопровода определяют по формуле

,

где Q – наибольший расход на расчетном участке гидролинии, м³/с;

V – допускаемая скорость движения жидкости, м/с.

Для напорной линии:

принимаем d_н-р = 16 мм

Для исполнительной линии, соединяющий распределитель и нештоковые полости гидроцилиндров:

принимаем d_р-нш = 16 мм

Для исполнительной линии, соединяющий распределитель и штоковые полости гидроцилиндров:

принимаем d_р-ш = 20 мм

Для сливной линии:

принимаем d_р-б = 40 мм

2.8 Выбор рабочей жидкости

Таблица 6.
