Міністерство освіти і науки України

Національний технічний університет України

Київський політехнічний університет України

Кафедра: хімічного, полімерного та силікатного машинобудування

Записка

до курсового проекту з дисципліни: Пакувальне обладнання

Пристрої машин дозування і фасування

Виконав: ст. групи ЛУ-51

Косенко Є. І.

Перевірив: Сокольский О. Л.

Київ – 2009

Зміст

Вступ

1. Дозатор

2. Розливні машини

2.1 Гравітаційні розливні машини

2.2 Дозуючі пристрої машин Т1-ВРА-6А, Т1-ВР2А-6

3.Пристрої з мірною місткістю і клапанною системою машини ДАМ

4.Розрахунки

4.1 Розрахунок перепаду тискуу рідинному дозаторі Т1-ВРА-6А

4.2. Розрахунок циліндричної гвинтової пружини малого кроку

2.2.1 Числовий розрахунок циліндричної гвинтової пружини малого кроку

4.2.1.1 Фасувальні пристрої машин: Т1-ВРА-6А ,Т1-ВР2А-6

4.2.1.2 Фасувальний пристрій машини ДАМ

4.3. Розрахунок повітряної трубки

4.3.1 Визначення оптимального діаметру повітряної трубки, економічний розрахунок .

4.3.2 Розрахунок чисельних показників(ДАМ) для визначення приведених витрат та розрахунок опору повітряної трубки.

4.3.3 Розрахунок чисельних показників(Т1-ВРА-6А та Т1-ВР2А-6) для визначення приведених витрат та розрахунок опору повітряної трубки.

Література

Вступ

Дозування в хімічній промисловості і медицині Дозування — подача хімічних речовин в заданій кількості в атмосферу, ємкість або куди або ще з деякими інтервалами з метою надати досить часу для реакції, дії з речовиною або виявлення результату дії речовини. У техніці і сільському господарстві Дозування - відмірювання порції (дози) якої-небудь речовини з використанням дозатора.

Дозування рідких продуктів буває трьох видів: за об'ємом, по рівню, по вазі. Як би конструктивно не відрізнялися пристрої об'ємного дозування рідин, в них обов'язково присутні: два клапани (що відсікає і зливний) і мірна ємкість, як правило, з регульованим об'ємом. Клапани по черзі відсікають або відкривають потік рідини, самоплив або що примусово йде від витратного бака в мірну ємність і з неї в тару. Як варіант пристрою клапан може бути один: у одному положенні він відкриває трубопровід, що йде від бака до мірної ємкості, і перекриває трубопровід, ведучий в тару, в іншому — навпаки. Зазвичай клапан подвійної дії поєднується з примусовим заповненням мірної ємкості і виведенням продукту з неї. Дозування по рівню застосовується найчастіше при фасуванні алкогольних напоїв.

Суть дозування полягає в тому, що зливний клапан дозатора закривається в той момент, коли продукт в тарі досягає заданого рівня. При дозуванні по рівню особливі вимоги пред'являються до тари — її розміри і товщина стінок мають бути однакові. Тим часом більше проблем виникає не із здобуттям дози, а з розміщенням її в тару. Так, молоко під час вступу до пакету або пляшки утворює піну, що на деяких видах устаткування помітно знижує продуктивність. Фахівці з фасування алкогольних, слабоалкогольних і безалкогольних напоїв, наприклад, розрізняють п'ять способів наповнення тари рідиною. Всі вони знаходять вживання залежно від властивостей рідин.

Крім того, існує три способи фасування: барометричний, надбарометричний і вакуумний. Перший полягає в тому, що фасування виробляється при атмосферному тиску, і рідина рухається самоплив. Застосовується для звичайних рідин, у тому числі «спокійних» вин. Якщо ж напій насичений газами, то застосовують надбарометричний спосіб (зустрічається і термін «ізосверхбарометричеський»), при якому у фасувальному пристрої або витратному баку і в наповнюваній тарі створюється надлишкове тиск. Це перешкоджає виходу газів з рідини. Можуть виникнути проблеми і на дорозі тари між ділянкою її наповнення і запечатування. Досить рідке вживання дій-паку для рідких продуктів викликане тим, що не всі виробники фасувального устаткування здатні забезпечити нерозпліскування рідини при горизонтальному русі ще розкритих, але вже наповнених пакетів. Особливо якщо вони рухаються з високою швидкістю, при цьому дискретно.

1. Дозатор

Дозатор – пристрій для автоматичного відмірювання (дозування) заданої маси або об'єму рідких і сипких матеріалів. Дозатор застосовують при виробництві будівельних матеріалів, в металургійній, хімічній, харчовій, фармацевтичній і ін. галузях промисловості, на ж.-д., морському і річковому транспорті, в лабораторній практиці і торгівлі.

Матеріал, що дозується, можна вимірювати в одиницях маси (кг) — ваговими дозатор або в одиницях об'єму (м3) — об'ємними дозатор. Продуктивність дозатора виражається відношенням маси (або об'єму) до одиниці часу (кг/ч або м3/ч). Як вагові, так і об'ємні дозатори можуть бути періодичної (дискретного) і безперервної дії з ручним і автоматичним управлінням. Вибір типа дозатора визначається характером технологічного процесу і властивостями матеріалів. Дозатор періодичної дії використовують головним чином в технологічних процесах з розміщенням устаткування по висоті, а дозатор безперервної дії — в процесах з горизонтальним розміщенням устаткування і конвеєрним транспортуванням матеріалу.

Дозатор дискретної дії мають зазвичай конструкцію бункерного типа, а безперервної дії — бункерного і стрічкового.

Найбільш прості об'ємні дозатори не забезпечують достатньої точності; складні і точні технологічні процеси, як правило, ведуться з використанням вагових дозаторів. Вагові автоматичні дозатори є комплексом, що складається з датчика контролю маси, машини-автомата для подачі матеріалу і системи автоматичного управління дозою або витратою маси.

Основні елементи вагового дозатора: об'ємний дозатор, службовець живильником, вантажо-приймальний пристрій і вимірювальний пристрій (датчик), системи реєстрації і регулювання, виконавчий пристрій. За принципом дії живильники можуть бути гравітаційними (зазвичай воронки) без примусової подачі і з примусовою подачею матеріалів стрічковими, гвинтовими, тарілчастими і ін. конвеєрами або плунжерними, шестерними і ін. насосами.

Дозатори дозволяють економічно витрачати сировину, скоротити втрати матеріалів, розширити потокове виробництво, виключити багато трудомістких процесів, а також поліпшити умови праці.

2. Розливні машини

Пристрої для наповнення пляшок по об'єму називаються дозувальними, а для наповнення по рівню – розливними.

2.1 Гравітаційні розливні машини

Гравітаційний спосіб характеризується тим, що витікання рідини з резервуара в дозувальний прилад, а потім з приладу в пляшку проходить самоплином в умовах атмосферного тиску. Напір залежить тільки від сил гравітації і величина його визначається висотою стовпа рідини.

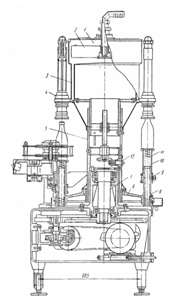

Рис. 1. Розливна машина ВРД

1-вал, 2-резервуар, 3-розливний прилад, 4-регулятор, 5-трубопровід,

6-стійка, 7- кран, 8-клапан, 9-диск каруселі, 10-плунжери, 11-платформи,

12-ролик, 13- станина, 14-черв`ячна пара, 15-електродвигун, 16-штурвал,

17-зірочки.

Рис. 2. Розливна машина ВАР-6

1-витратний резервуар, 2-поплавковий регулятор рівня, кільцевий колектор, 4- дозувальний прилад (18 шт), 5-телескопічна стійка, 6-карусель, 7-головний вал, 8- шток, 9-ролик, 10-піднімальний плунжер,11-пружина,12-валик.

Рис. 3. Кінематична схема розливної машини ВАР-6 : 1-електродвигун,2-клиноремінна передача, 3-черв'ячний редуктор, 4-6,10 - зубчаті колеса, 7-завантажувальна зірочка, 8-розвантажувальна зірочка, 9- зірочка-відсікач

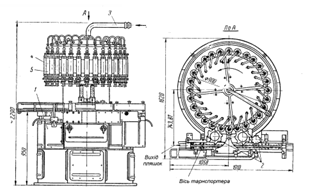

Рис. 4. Розливна машина Т1-ВРА-6А : 1-пустотіла станина, 2-завантажувально-розвантажуваьний стіл з механізмом і системою автоблокування, 3- вхідна труба, 4-витратний резервуар, 5-дозувальні прилади (28 шт).

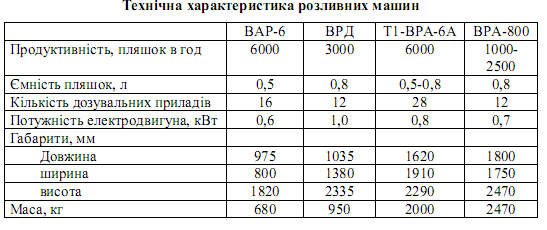

2.2 Дозуючі пристрої машин Т1-ВРА-6А, Т1-ВР2А-6

Ці машини оснащенні фасувальними пристроями з роздільним керуванням клапанами наповнення та випорожнення мірного стакана.

Фасувальний пристрій Т1-ВРА-6А наведено на рис. 1 а. В цьому пристрої рідина надходить з витратного резервуара в мірний стакан через кільцевий колектор після того, як за допомогою нерухомого копіру відкривається клапан наповнення 12, що контактує з роликом 13.

Нерухомий копір встановлено в передній частині машини. В момент, коли пляшка піднята столиком, горловина її притискується до герметизувальної прокладки 2 і натискує на зливну втулку 3, яка піднімає гумовий зливний клапан 4. Рідина із мірного стакана шатром переміщується в пляшку. Повітря внутрішньої порожнини пляшки витискується і видаляється через центральну трубку 6. Після наповнення пляшки піднімальний столик з пляшкою опускається і в цей час гумовий клапан 4 займає початкове положення, притискуючись до наконечника 5.

Модернізований зразок цього пристрою наведено па рис. 1 б. Основна відмінність основного і модернізованого зразків полягає в тому, що в модернізованому зразку конструктивно поєднано наконечник з клапаном. Проведена модернізація підвищує, надійність і довговічність роботи дозувального пристрою.

Рис 5. Фасувальні пристрої машин а - Т1-ВРА-6А: 1- дзвіночок; 2- прокладка; 3 -зливна втулка; 4,12- клапани; 5 – наконечник; 6 - центральна трубка; 7 - витискач; 8 - фіксатор; 9 - мірний стакан: 10 - втулка; 11 –корпус; 13- ролик; 14 - сідло клапана; б - Т1-ВР2А-6: 1 – дзвіночок; 2 -прокладка;3 - зливна втулка; 4, 12 - клапани; 5 -наконечник; 6-трубка; 7-витискувач; 8 — пружина: 9—мірний стакан; 10 — втулка; 11— корпус; 13 —ролик.

3. Пристрої з мірною місткістю і клапанною системою машини ДАМ

Ці пристрої інколи називають ківшовими, так як місткість на зразок ковша занурюється в рідину і її захоплює. Типовим представником цієї групи пристроїв може бути пристрій машини ДАМ (рис. 6.).Машини типу ДАМ застосовують для дозування сиропу в пляшки під час виготовлення безалкогольних напоїв. Пристрій дозування закріплено до дна витратного резервуара. В крайньому нижньому положенні мірна місткість 4 знаходиться у витратному резервуарі нижче рівня в ньому сиропу. В цей момент зливна трубка 2 щільно закрита клапаном 1. При наявності пляшки центруючий конус піднімається, а разом з ним піднімаються стрижень 3, клапан 1 і мірна місткість 4. З мірної місткості сироп починає переміщатися в трубку 2, причому кількість сиропу, що переміститься, буде залежати від висоти піднімання місткості 4. Висота підйому місткості 4, а також величину дози сиропу обмежують розташуванням упорів 6, в які при підйомі впирається своїм пояском конус 7. Упор може встановлюватись маховиком па різній висоті, що дає змогу змінювати об'єм дози у всіх пристроях дозування машини одночасно.

Рис.6. Фасувальній пристрій машини ДАМ: 1- клапан; 2 –зливна трубка; 3 –стрижень; 4 – мірна місткість (ківш); 5 – пружина; 6 –упор; 7 –дзвіночок.

Рис.1

4.Розрахунки

4.1.Розрахунок перепаду тискуу рідинному дозаторі Т1-ВРА-6А

Таблиця 1

1. Перша ділянка являється каналом кільцевого типу. Коефіцієнт геометричної форми:
