Зазор між торцем шестірні з однієї сторони й маточини з інший, і внутрішньою стінкою корпуса А₁=1,2 =1,2*10=12 мм.

Зазор від окружності вершин зубів колеса до внутрішньої стінки корпуса, а також відстань між зовнішнім кільцем підшипника провідного вала й внутрішньою стінкою корпуса А= =10 мм.

Для запобігання витікання змащення підшипників усередину корпуса й вимивання пластичного матеріалу, що змазує, рідким маслом із зони зачеплення встановлюємо кільця, їхню ширину визначає розмір y=8-12 мм. Ми приймаємо y=10 мм.

6. Перевірка довговічності підшипників

6.1 Провідний вал

Реакції опор:

у площині XZ:

Перевірка:

-388,2-2457,8+2108,7+737,3=0

у площині YZ:

Перевірка:

-542,5+935,4-392,9=0

Сумарні реакції:

Підбираємо підшипник по більш навантаженій опорі №2

Відношення

Цій величині по таблиці 9.18[1] відповідає e=0,21

Відношення X=0.56, Y=2.05

Еквівалентне навантаження по формулі:

, H

де V= 1-обертається внутрішнє кільце підшипника;

коефіцієнт безпеки по таблиці 9.19[1] К_Б=1;

температурний коефіцієнт по таблиці 9.20[1] К_Т=1,0.

H

Розрахункова довговічність, млн. про по формулі:

Розрахункова довговічність, год по формулі :

год

Фактичний час роботи редуктора

Термін служби 7 років, при двозмінній роботі:

365днів*16ч.К_годК_сут=365*16*0,7*0,3=1226,4 год.

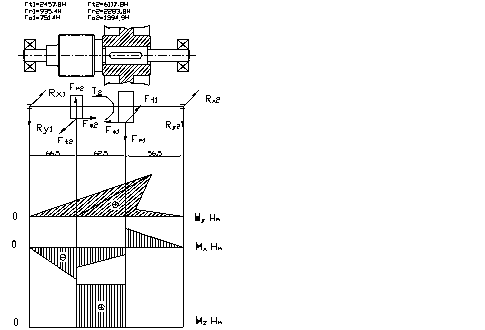

6.2 Проміжний вал

Реакції опор:

у площині XZ:

Перевірка:

3176-6117,8+484+2457,8=0

у площині YZ:

Перевірка:

1,6+2283,8-935,4-1350=0

Сумарні реакції:

Підбираємо підшипник по більш навантаженій опорі №1

Відношення

Цій величині по таблиці 9.18[1] відповідає e=0,21

Відношення X=1, Y=0

Еквівалентне навантаження по формулі:

H

Розрахункова довговічність, млн. про по формулі:

Розрахункова довговічність, год. по формулі:

год.

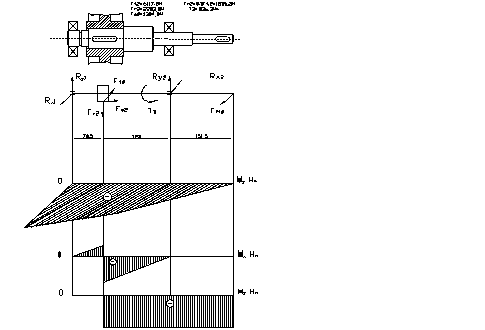

6.3 Ведений вал

Реакції опор:

у площині XZ:

Перевірка:

-5325,8+6117,8+1043,3-1835,3=0

у площині YZ:

Перевірка:

-254,6-2283,8+2538,4=0

Сумарні реакції:

Підбираємо підшипник по більше навантаженій опорі №1

Відношення

Цій величині по таблиці 9.18[1] відповідає e=0,195

Відношення X=0.56, Y=2.2

Еквівалентне навантаження по формулі:

H

Розрахункова довговічність, млн. про по формулі:

Розрахункова довговічність, год по формулі:

год

7. Перевірка міцності шпонкових з'єднань

Застосовуються шпонки призматичні з округленими торцями по

ДЕРЖСТАНДАРТ 23360-78. Матеріал шпонок - сталь 45 нормалізована.

Таблиця 1 – Шпонкові з’єднання

Діаметр вала d, мм	Ширина шпонки b, мм	Висота шпонки h, мм	Довжина шпонки l, мм	Глибина паза t1, мм
25	8	7	30	4
35	10	8	32	5
46	12	8	65	5
55	16	10	55	6

Напруги зминання й умова міцності по формулі:

Напруги зминання, що допускаються, при сталевій маточині =100...120 Мпа

7.1 Провідний вал

При d=25 мм; ; t₁=4 мм; довжині шпонки l=30 мм; крутний момент Т₁=65,5 Нм

7.2 Проміжний вал

При d=35 мм; ; t₁=5 мм; довжині шпонки l=32 мм; крутний момент Т₂=301,3 Нм

7.3 Ведений вал

При d=55 мм; ; t₁=6 мм; довжині шпонки l=55 мм; крутний момент Т₃=314 Нм

При d=46 мм; ; t₁=5 мм; довжині шпонки l=65 мм

8. Уточнений розрахунок валів

8.1 Провідний вал

Уточнений розрахунок складається у визначенні коефіцієнтів запасу міцності s для небезпечних перерізів і порівнянні їх з значеннями, що допускаються s. Міцність дотримана при .

Матеріал вала - сталь 45 поліпшена. По таблиці 3.3[1]

Границі витривалості:

Рис.1 - Перетин А-А

Концентрація напруг обумовлена наявністю шпонкового паза

Коефіцієнт запасу міцності по нормальних напругах вигину

Коефіцієнт запасу міцності по дотичних напруженнях

По таблиці 8.5[1] приймаємо ;

По таблиці 8.8[1] приймаємо ;

Момент опору крутінню по таблиці 8.5[1]:

при d=25 мм; b=8 мм; t₁=4 мм

Момент опору вигину:

При d=25 мм; b=8 мм; t₁=6 мм

Згинальний момент у перетині А-А

M_y=0;

MА-А=М_X

Амплітуда й середнє значення циклу:

Амплітуда нормальних напруг:

,

Перемінна постійних напруг:

Тоді

Результуючий коефіцієнт запасу міцності по формулі (8.17 [ 1 ] )

Умова міцності виконана.

Перетин В-В

приймаємо

. Момент опору крутінню при d=40.3 мм:

Момент опору вигину:

Згинальний момент у перетині B-B

Амплітуда й середнє значення циклу:

Амплітуда нормальних напруг:

,

величина дуже маленька тому неї враховувати не будемо

Тоді

Результуючий коефіцієнт запасу міцності по формулі (8.17 [ 1 ] )

Умова міцності виконана.

1. Проміжний вал

Матеріал вала - сталь 45 поліпшена. По таблиці 3.3[1]

Границі витривалості:

Рис. 2 - Перетин А-А

Концентрація напруг обумовлена посадкою підшипника з гарантованим натягом

приймаємо

Момент опору крутінню при d=30 мм:

Момент опору вигину:

Згинальний момент у перетині А-А

Амплітуда й середнє значення циклу:

Амплітуда нормальних напруг:

,

величина дуже маленька тому її враховувати не будемо

Тоді

Результуючий коефіцієнт запасу міцності по формулі (8.17 [ 1 ] )

Умова міцності виконана.

Перетин В-В.

Концентрація напруг обумовлена наявністю шпонкового паза

приймаємо

Момент опору крутінню при d=35 мм; b=10 мм; t₁=5 мм

Момент опору вигину:

Згинальний момент у перетині B-B

ё

Амплітуда й середнє значення циклу:

Амплітуда нормальних напруг:

,

величина дуже маленька тому неї враховувати не будемо

Тоді

Результуючий коефіцієнт запасу міцності по формулі

Умова міцності виконана.

8.3 Ведений вал

Матеріал вала - сталь 45 поліпшена. По таблиці 3.3[1]

Границі витривалості:

Рис. 3 - Перетин А-А

Концентрація напруг обумовлена наявністю шпонкового паза

приймаємо

Момент опору крутіння при d=55 мм; b=16 мм; t₁=6 мм

Момент опору вигину:

Згинальний момент у перетині А-А

Амплітуда й середнє значення циклу:

Амплітуда нормальних напруг:

,

величина дуже маленька тому її враховувати не будемо

Тоді

Результуючий коефіцієнт запасу міцності по формулі (8.17 [ 1 ] )

Умова міцності виконана.

Перетин В-В

Концентрація напруг обумовлена наявністю шпонкового паза

приймаємо

Момент опору крутінню при d=42 мм; b=12 мм; t₁=5 мм

Момент опору вигину:

Згинальний момент у перетині B-B

Амплітуда й середнє значення циклу:

Амплітуда нормальних напруг:

,

величина дуже маленька тому її враховувати не будемо

Тоді

Результуючий коефіцієнт запасу міцності по формулі (8.17 [ 1 ] )

Умова міцності виконана.

9. Вибір сорту масла

Змазування зубчастого зачеплення виробляється зануренням зубчастого колеса на проміжному валу в масло, що заливається усередину корпуса до рівня, що забезпечує занурення тихохідного колеса приблизно на 10 мм. Обсяг масляної ванни визначаємо з розрахунку 0.25 дм³ масла на 1кВт переданій потужності: V=0.25*11=2.75 дм³. По таблиці 10.8[1] установлюємо в'язкість масла. Для швидкохідного щабля при контактних напругах 401,7 МПа й швидкості v=2,8 м/с рекомендується в'язкість, що, масла повинна бути приблизно дорівнює 28*10^-6 м²/с. Для тихохідного щабля при контактних напругах 400,7 МПа й швидкості v=1,05м/с рекомендується в'язкість, що, масла повинна бути приблизно дорівнює 34*10^-6 м²/с.
