4) Гидростатическое давление столба у середины греющих трубок

5) Давление раствора в корпусах у середины греющих трубок

Таблица 3

№	Наименование	Обозначение		Корпус
				I	II	III
1	Действительная температурная де-прессия,				5.58	8.65	22.41
2	Суммарная темпе-ратурная депрес-сия,			36.64
3	Оптимальная высота заполнения трубки, м				2.26	2.74	4.09
4	Гидростатическое давление столба раствора, Па				11813	15529	27676
5	Давление раствора у середины грею-щих трубок, Па				348259	166501	52777

Подпрограмма 4

Для определения истинных значений температур греющего па- ра, вторичного пара, кипения раствора в трубках и на верхнем уровне трубки, полезной разности температур по корпусам необходимо рассчитать температурные потери за счет гидростатического давления.

1. По данным находим по таблице [2] значения температур кипения воды у середины греющих трубок

и рассчитываем значения потерь температур за счет гидроста- тического эффекта (гидростатическую депрессию):

Суммарные потери температуры за счет гидростатического эффекта составят

1. Суммарная полезная разность температур для установки

Для расчета в первом приближении ориентировочно принима- ем соотношение тепловых нагрузок аппаратов

и соответственно коэффициентов теплопередачи

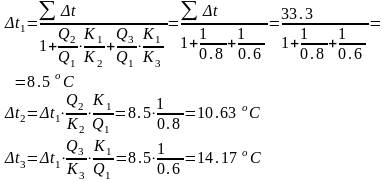

Исходя из условия получения равных поверхностей нагрева для каждого корпуса установки полезная разность температур по корпусам может быть определена по уравнению

1. Распределение полезной разности температур по корпусам

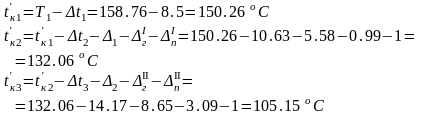

1. Температура кипения раствора в трубках составит

5) Температура кипения раствора на верхнем уровне по корпусам:

1. Температура вторичного пара по корпусам:

Таблица 4

№	Наименование	Обо-значение	Корпус
			I	II	III
1	Гидростатическая депрессия,		0.99	3.09	17.65
2	Суммарная гидростатическая депрессия,		21.73
3	Суммарная полезная разность температур,		33.3
4	Температура кипения раствора в трубках,		150.26	132.06	105.15
5	Полезная разность температур,		8.5	10.63	14.17
6	Температура кипения раствора на верхнем уровне,		149.27	128.97	87.5
7	Температура вторичного пара,		143.69	120.32	65.09

Подпрограмма 5

В этой подпрограмме рассчитываем: расход греющего пара, расход выпаренной воды по корпусам, конечные концентрации раствора и в первом приближении тепловые нагрузки аппаратов.

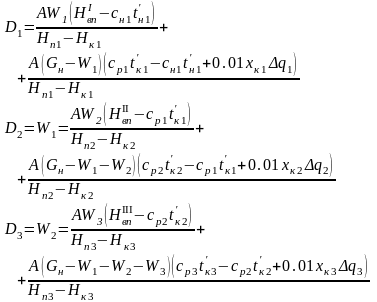

1. Расход греющего пара определяем из уравнения теплового баланса

которое может быть записано для каждого корпуса в следующем виде:

Потери тепла в окружающую среду принимаем равными 3% от тепла греющего пара, т.е. А=1.03.Энтальпию вторичного пара находим из таблицы LVII [2] по давлению вторичного пара .

Начальную теплоемкость раствора определяем по концентрации при температуре раствора , которую принимаем равной температуре .

Энтальпии греющего пара и энтальпии конденсата определяем из таблицы LVI [2] по температурам .

Теплоемкость раствора находим по табличным данным при соответствующих концентрациях и температурах .

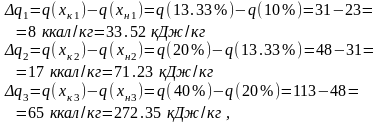

Теплоту изменения концентрации (дегидротации) – по концентрациям раствора в корпусах.

где –интегральные теплоты растворения при конечной и начальной концентрациях раствора в соответствующем корпусе.

При подстановке найденных величин в уравнения для получаем:

Учитывая, что и решая систему уравнений, определяем

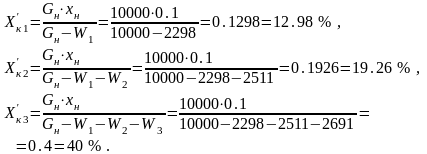

а затем конечную концентрацию раствора по корпусам

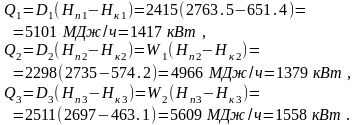

1. Тепловая нагрузка аппаратов

Таблица 5

№	Наименование	Обозначения	Корпус
			I	II	III
1	Расход греющего пара, кг/ч	D	2415	2298	2511
2	Расход выпаренной воды, кг/ч	W	2298	2511	2691
3	Конечная концентрация раствора, мас.дол.,%		12.98	19.26	40
4	Тепловая нагрузка аппаратов, кВт	Q	1417	1379	1558
5	Энтальпия греющего пара, кДж/кг		2763.5	2735	2697
6	Энтальпия конденсата греющего пара, кДж/кг		651.4	574.2	463.1
7	Энтальпия вторичного пара, кДж/кг		2736	2700	2615
8	Теплоемкость кипящего раствора,		3.854	3.720	3.641
9	Теплоемкость исходного раствора,		3.892
10	Теплота изменения концентрации, кДж/кг		33.52	71.23	272.35

Подпрограмма 6

В этой подпрограмме рассчитываются коэффициенты теплоотдачи, удельные тепловые нагрузки и коэффициенты теплопередачи.

Коэффициент теплопередачи

где –коэффициент теплоотдачи от конденсирующегося пара к внешней стенке трубки;

–суммарное термическое сопротивление стенки трубки и накипи; –коэффициент теплоотдачи от внутренней стенки трубки к кипящему раствору.

В качестве материала греющих трубок выбираем сталь 20 .Ее коэффициент теплопроводности .

Толщину накипи принимаем , а ее коэффициент теплопроводности .

Коэффициент теплоотдачи рассчитываем по формуле

Значения коэффициента

для конденсата пара в зависимости от температуры конденсации пара находим по таблице 6 [3,253].

1) Коэффициент для 1-го корпуса рассчитываем методом последовательных приближений, принимая разность значений температур конденсации пара и стенки .

1 приближение:

Удельная тепловая нагрузка аппарата (удельный тепловой по-ток) для установившегося процесса теплопередачи может быть рассчитана по формуле

Определим

находим перепад температур стенки греющей трубки

а затем разность между температурами стенки трубки и кипящего раствора
