капель штейна намного превышает скорость движения шлака вниз. Происходит промывка шлака

каплями штейна. За счет этого ускоряется разделение и отстаивание шлака и штейна. Эти процессы

позволяют достигнуть удельную производительность 60-80т/м в сутки. Процесс может идти как в автогенном, так и полуавтогеном режиме. Во втором случае используется топливо: уголь, природный газ, мазут.

12 Конструкция печи Ванюкова

Достоинства печи Ванюкова:

- возможно широкое управление составом штейна и получение на богатых штейнах относительно бедных отвальных шлаков.

- процесс характеризуется низким пылеуносом и получением возгонов, богатых по содержанию ценных компонентов

- надежная и долговечная аппаратура

- роцесс не требует сложной подготовки сырья и пригоден для переработки как кусковой руды, так и концентратов различного состава

- по своим показателям он превосходит все известные в мировой практике процессы.

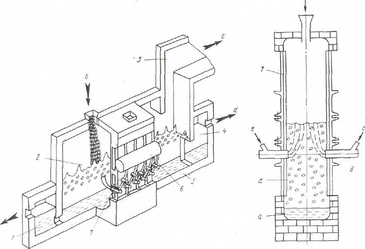

Рис. 1. Печь дли плавки в расплаве

1— штейновый сифон; 2 — плавильная камера; 3 — газоход; 4 — шлаковый сифон; 5 — огнеупорная кладка; 6 - воздушно-кислородный коллектор; 7—кессоны; 8 — фурма

Печь Ванюкова представляет собой прямоугольную шахту шириной 2,5, длиной 10,0 и высотой 6,0 м. В боковых продольных стенах печи на высоте 2,5 м от подины водоохлаждаемые фурмы для подачи дутья, а если необходимо, и углеродистого топлива (природного газа, мазута или пылеугля). Экспериментально установлено, что ни один из известных огнеупоров не способен длительное время противостоять воздействию нагретого до 1500—1600 К шлака при энергичном его перемешивании.

Для надежного ограждения расплава потребовалось смонтировать боковые и торцевые стены шахты из массивных охлаждаемых водой медных кессонов, расположенных в зоне перемешивания шлака от уровня, около 1 м ниже оси фурм, до уровня 3,5 м выше оси фурм. Горн шахты печи ниже кессонированного пояса выполнен из огнеупорного кирпича. В торцевых стенах горна созданы два переточных канала для вывода из него шлака и штейна. Снаружи к шахте печи у переточных каналов герметично примыкают емкости, сообщающиеся через них с внутренним пространством шахты, называемые шлаковым и штейновым сифонами. В стенах этих сифонов предусмотрены щелевидные окна, положение порога которых определяется соответствующим уровнем слива шлака и штейна.

13 Технология процесса конвертирования медных штейнов

Процесс конвертирования медных штейнов осуществляется с целью перевода железа из штейнов в шлаки и сульфидных соединений меди в металлическую медь. Это возможно в процессе продувки воздуха через расплавленный штейн. В результате того, что воздух в расплав штейна врывается мощной струей с большой скоростью (130—170 м/с), он раздрабливает на своем пути жидкий штейн на мелкие капли и образует в етруе дутья штейново-воздушную эмульсию. При этом в ней бурно развиваются окислительные процессы, за счет чего в зоне окисления температура поднимается до 1400—1500 ^СС. Эта температура в объеме ванны конвертера снижается вследствие теплопередачи в окружающее пространство. Образующиеся в результате окисления оксиды железа на первой стадии конвертирования всплывают на поверхность шгейновой ванны и шлакуются кремнеземом, присутствующим на поверхности ванны. На второй стадии окисления образующиеся оксиды меди взаимодействуют с сульфидами меди, что приводит к образованию в конвертере расплава черновой меди и газов, удаляющихся через горловину конвертера.

Процесс переработки штейнов на СУМЗ осуществляют следующим образом. Штейны после плавки в печах Ванюкова выпускают в специальные штейновые ковши и заливают в предварительно разогретый конвертер. При каждой заливке порции штейна в конвертер загружают кварц, величина кусков которого не должна превышать 3,5 мм. Кварцевый флюс, содержащий не менее 80 % кварца, загружают в конвертер пушкой, вдувающей дробленый кварц в конвертер равномерным слоем по всей поверхности штейна.

После заливки штейна и загрузки кварца в конвертер через фурмы подают воздух при давлении около 190 кПа. По мере накопления жидкого шлака его сливают через горловину в ковш. С этой целью отключают воздух, что необходимо для разделения шлака и штейна. После слива конвертерного шлака в конвертер загружают новую порцию штейна и флюсов и снова проводят продувку для образования шлаков. Таким образом процесс продувки ведут до тех пор, пока в конвертере не накопится достаточное количество белого матта, содержащего не менее 75 % Сu и десятые доли процента железа. Производительность конвертера на этой стадии определяется содержанием меди в штейне.

Во втором периоде белый матт продувают непрерывно, без добавки флюсов и холодных присадок. Шлак, благодаря отсутствию в нем железа, практически не образуется. Содержание меди в шлаке второго периода до 30 %. Такой шлак также необходимо перерабатывать. Продувка во втором периоде продолжается 2-2.5 часа. Основной продукт черновая мед, шлак, газы.

1. Особенности проведения 1-го и 2-го периодов конвертирования

Первый период

Проводится селективное окисление сульфидов железа (FeS). Железо обладает большим сродством с кислородом, чем медь. Пока в расплаве присутствует железо, медь почти не окисляется.

Основные реакции:

2FeS + Ю₂ = 3FeO + SO₂ + Q

За счет кислорода воздуха дутья. Реакция проходит с выделением тепла. Для отделения оксида железа (FeO) от сульфидного расплава, необходимо FeO перевести в шлак. Для этого конвертор постояннс добавляют кварцевый флюс.

FeO + SiO₂ = 2FeO • SiO₂ + Q — экзотерсическая

В фурменной зоне конвертора возможно переокисление железа, т.к. там много кислорода. С образованием магнетита

6FeO + O₂ = 2Fe₃O₄ +Q

tплFe2O3=1590"С

Поэтому образование большого количества магнетита не желательно. Разрушается магнетит (восстановление) по реакции:

3Fe^O₄ + FeS + 5SiO₂ - 5(2FeOSiO₂) + SO₂ —Q-эндотермическая

Эта реакция протекает интенсивно при температуре свыше 1200 С. Поэтому процесс конвертирования желательно проводить при максимально высоких температурах. Однако, для увеличения срока службы футеровки конвертора существует температурный придел 1280-1320°С.

Основная цель этого периода: накопление в конверторе богатой по меди сульфидной массы. После первой заливки штейна и частичной продувки из конвертора сливают шлак. После чего заливакп следующую порцию штейна. Эти операции повторяют несколько раз (3-4 раза). До тех пор пока не накопится достаточное количество сульфидной массы. После этого проводят холостую продувку (без заливки штейна). В результате получают белый штейн или белый матт. Практически чистый сульфид меди (CuS). На практике в нем остается 4% FeS. Шлаки первого периода содержат 1,5-3% меди. Это высокое содержание, их необходимо переработать. Переработка заключается в том, что их отправляют в плавильную печь или в отдельные агрегаты. Дополнительное топливо для процесса не требуется. В процессе конвертирования происходит избыток тепла. Температура повышается на 5-7°С в минуту. Для избежания перегрева расплава в конвертор загружают холодные присадки (дробленый шлак, твердый штейн, вторичное сырье, медный концентрат).

Теоретическое содержание SO2 в газах 15%, но за счет подсоса воздуха концентрация составляет 2-4%. Для обеспечения максимальной производительности в процессе работы проводят прочистку фурм. Это делают вручную или автоматически. Длительность первого периода:

• при богатом штейне 6-9 часов;

• при бедном штейне 16-24 часа

1. Второй период

Основные реакции:

2CuS + ЗО, - 2Си₂ О + 2SO₂

Cu₂S + 2Си₂О = 6Сы + SO₂

3Cu₂S + 3О₂ = 6Cu+ 3SO₂ Проведение второго периода:

Основной процесс - это продувка белого матта воздухом. Процесс ведут без добавки флюсов и холодных присадок. Однако, теоретически шлака не должно получится. Практически шлак бывает, т.к. осталось 4%FeS и полностью шлак в первом периоде не удается слить. Содержание меди в шлаке второго периода до 30%. Такой шлак так же необходимо перерабатывать. Продолжительность второго периода - 2-3 часа. Основной продукт черновая медь, шлак, газы. Теоретическое содержание SO2 21%, на практике 4-6% в газах.

Производительность конвертора определяется временем работы конвертора под дутьем (это время в течение которого идет продувка расплава). Обычно время работы под дутьем составляет 70-80% от общего времени.

15 Преимущества и недостатки процесса конвертирования

Преимущества процесса:

• конвертирование весьма эффективный процесс;

• характерно высокой степенью использования кислорода;

- высокая удельная производительность во время дутья;

• процесс является автогенным (не требует добавки топлива).

Недостатки процесса:

• периодичность процесса. Время расходуется на заливку штейна, слив шлака, слив черновой меди.

• Большое время затрачивается на рабочий режим;

- трудно добиться во время работы герметичного соединения горловины конвертора с системой газоходов. Что приводит к поступлению в атмосферу цеха серо содержащий газов.

• небольшой срок службы конвертора из-за разрушения футеровки. Срок службы 1,5-3 месяца.

16 Устройство конвертера

Конвертер для продувки штейнов

1— фундамент; 2 — опорные ролики; 3 – бочка; 4 – опорный обод; 5 – горловина; 6 - футеровка; 7 — воздушный коллектор; 8 — фурма; 9 — зубчатое колесо; 10 — привод для вращения бочки

Конвертер для переработки штейнов (рис. 74) имеет цилиндрический сварной воздух из стальных листов, футерованных магнезитовым и хромомагнезитовым кирпичом. На кожухе укреплены стальные литые ободы, которыми конвертер опирается на стальные ролики, а также зубчатый обод, связанный через редуктор с электродвигателем, с помощью которого осуществляется поворот конвертера. Эта конструкция позволяет вращать конвертер вокруг продольной оси в любую сторону на 360 "С. В верхней части кожуха предусмотрено отверстие, на которое установлена горловина для отвода газов из конвертера.

Воздух в жидкую ванну штейна подается через фурмы, вставленные в фурменные отверстия в кожухе и кладке и закрепленные к кожуху по длине конвертера. Каждая из них состоит из стальной трубки, через которую воздух поступает под давлением 100—120 кПа и фасонной отливки с тремя отверстиями. Одно отверстие служит для подачи воздуха из рукава воздухопровода, второе — для крепления фурменной трубки к отверстию в кожухе и третье — для фурмования, т. е- для очистки фурменных трубок от настывающих корок штейна.

Кладку конвертера выполняют из магнезиальных огнеупоров: хромомагнези-товых и периклазошпинелидных. Наиболее изнашивающиеся части кладки — фурменная зона и прилегающая к ней надфурменная и торцевая зоны. В кладке фурменного пояса конвертера наиболее стоек периклазошпинелидный огнеупор. Толщина футеровки бочки и днища конвертера составляют 380—460 мм, В области фурм она достигает 540 мм. Продолжительность кампании конвертеров между текущими ремонтами 3—4 мес.

Выводы

Основными целями программы перспективного развития предприятия являются:

- повышение эффективности работы подразделений предприятия;

- увеличение объема производства продукции;
