Введение

Задачей курсовой работы является разработка технологического процесса сборки шпиндельной бабки и технологического процесса изготовления шлицевого вала. Необходимо провести расчёты, связанные с объемом выпуска и на основе этих расчетов определить тип производства.

Далее сформулировать служебное назначение и проанализировать технические требования на шпиндельную бабку. Разработать схему сборки шпиндельной бабки. Произвести выбор сборочного оборудования технологической оснастки. Прономеровать сборочные операции.

На втором этапе необходимо разработать технологический процесс изготовления шлицевого вала. Для этого необходимо сформулировать её служебное назначение и провести анализ технический требований и технологичности конструкции шлицевого вала.

Из разработанного техпроцесса изготовления вала выбрать одну операцию и произвести расчёт режимов обработки.

В результате разработки технологического процесса необходимо обеспечить выпуск продукции требуемого качества, определяемого служебным назначением шпиндельной бабки.

Производственная программа в год составляет 750 штук.

Заданную программу выпуска необходимо выполнить при достижении минимальных денежных и материальных затрат и выполнении всех требований охраны труда.

1. Расчёт технических требований

1.1 Описание работы и служебное назначение изготавливаемого изделия

Шпиндельная бабка служит для передачи крутящего момента с электродвигателя к обрабатываемому изделию. Шпиндельная бабка обладает тремя скоростями, что позволяет вращаться патрону в определённом интервале частот ( об./мин.).

Принцип работы

Электродвигатель передает крутящий момент через клиновые ремни на шкив. Через него начинает вращаться входной шлицевый вал, который базируется в радиально – упорных подшипниках. Дальше крутящий момент передаётся через одно из трёх зубчатых зацеплений на шпиндель, который базируется в радиально – упорных роликовых и радиально – шариковых подшипниках. Эти зацепления обеспечивают 3 рабочих скорости станка.

Шпиндель приводит во вращение патрон и патрон приводит во вращение обрабатываемое изделие. Крутящий момент передаётся на зубчатое колесо 1 через шлицевое соединение, затем через шпоночное соединение на зубчатое колесо 2. Далее через зубчатое соединение между зубчатым колесом 2 и зубчатое колесо 3 , затем через шпоночное соединение на шпиндель.

1. Расчёты, связанные с годовой программой или объёмом выпуска

P=750 шт.

N=750 шт./год

год

мин./шт.

шт./кв.

шт./мес.

шт./нед.

шт./сут.

Исходя из того, что T=145,6 шт./мин. и N=750 шт./год следует, что нам нужно принять мелкосерийный тип производства.

1.2 Анализ технических требований на изготавливаемое изделие

1) Межосевое расстояние в шпиндельной бабке ( = 240 0,42 мм.).

2) Пятно контакта должно быть не менее 0 – 75% по высоте зуба и 30 – 95% по длине зуба в зависимости от степени зубчатого колеса.

3) Относительная масса шпиндельной бабки не должна превышать 130 кг.

4) Допуск перпендикулярности оси вращения тихоходного вала относительно неокрашенной опорной поверхности корпуса по 10 степени точности ГОСТ 24643.

5) Обеспечить кинематическую точность 45% цилиндрической передачи.

6) Совпадение делительной окружности цилиндрической зубчатой передачи.

2. Технологический процесс изготовления детали

2.1 Выбор метода достижения точности

- соосность оси отверстия в корпусе и оси внешнего кольца подшипника.

- соосность оси внешнего кольца подшипника и оси внутреннего кольца подшипника.

- соосность оси внутреннего кольца подшипника и оси наружной посадочной поверхности диаметра 50k6

- соосность оси наружной посадочной поверхности диаметра 50k6 и оси посадочной поверхности шлицевого вала

- соосность оси посадочной поверхности шлицевого вала и оси базового отверстия цилиндрического зубчатого колеса со ступицей

- соосность оси базового отверстия цилиндрического зубчатого колеса со ступицей и оси базового отверстия цилиндрического зубчатого колеса

- соосность оси базового отверстия цилиндрического зубчатого колеса и оси делительной окружности другого зубчатого колеса

- расстояние от оси делительной окружности цилиндрического зубчатого колеса до образующей делительной окружности

- расстояние от оси делительной окружности цилиндрического зубчатого колеса

- соосность оси базового отверстия цилиндрического зубчатого колеса и оси делительной окружности зубчатого колеса с диаметром 66

- соосность ос базового отверстия цилиндрического зубчатого колеса и оси посадочной поверхности шпинделя с диаметром 130k6

- соосность оси посадочной поверхности шпинделя с диаметром 130k6 и оси подшипника

- соосность оси базового отверстия цилиндрического зубчатого колеса и оси делительной окружности зубчатого колеса с диаметром 66

Выбор метода:

=+0,42; =-0,42; ;

;

; ; ,

где - коэффициент относительного рассеяния размеров составных звеньев.

.

1) Метод полной взаимозаменяемости

Рассчитаем уравнение равных допусков на все размеры составляющих звеньев:

= =

Вывод: нецелесообразно применять метод полной взаимозаменяемости, т.к. получаются высокие допуски, ведущие к большим затратам и дорогим деталям. Перейдём к методу неполной взаимозаменяемости.

2) Метод неполной взаимозаменяемости

Вывод: согласно расчёту, целесообразно применять данный метод.

Сущность метода: требуемая точность замыкающего звена достигается не у всех объектов, а у заранее условленной части, путем включения в размерную цепь составляющих звеньев без выбора, без подбора, без изменения значений размеров составляющих звеньев.

Преимущества: расширенные допуски на размеры составляющих звеньев, что позволяет сделать экономичным процесс изготовления отдельных деталей.

Недостатки: необходимость 100% контроля изделий, с целью выявления брака; разбор бракованных изделий и повторная сборка; дополнительные затраты.

Область применения: серийное производство, многозвенные размерные цепи, чем больше звеньев в размерной цепи, тем больше степень расширений допусков на размеры составляющих звеньев.

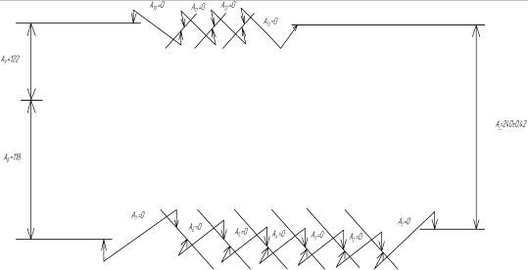

1. ;

;

240=-0-0-0-0-0-0-0+ +0+0+0+0;

240=-0-0-0-0-0-0-0+122+118+0+0+0+0;

;

2. ;

;

0,84=2,57* * ;

0,98= ;

0,96= .

;

;

;

;

;

;

;

;

;

;

;

;

;

3.

Запишем звенья в виде таблицы:

Проверка:

=

=0-2,57* * -0,42

=

=0+2,57* =+0,42

2.2 Служебное назначение изготавливаемой детали

Шлицевый вал предназначен для закрепления зубчатого колеса, благодаря которому осуществляется переключение скоростей с помощью поступательного движения на этом валу. Также шлицевый вал передаёт крутящий момент со шкива на шпиндельную бабку.

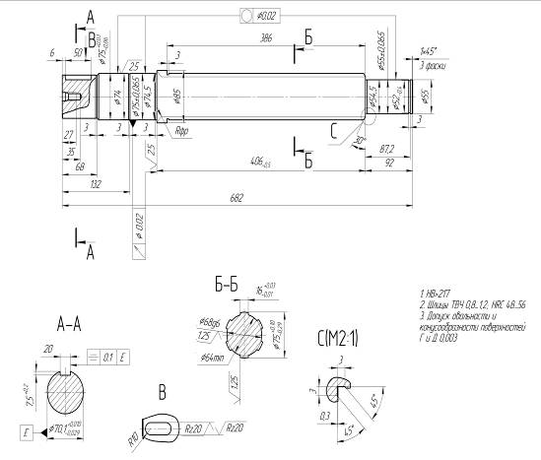

Общая длина вала 682мм. Н левой крайней цилиндрической поверхности диаметром 70мм расположен шпоночный паз для крепления со шкивом. Также в левой торцевой части вала расположено резьбовое отверстие М16 для закрепления крышки с помощью винта, которая служит боковой опорой для шкива. Цилиндрическая поверхность с диаметром 75 и шероховатостью 2,5 служит для закрепления подшипника. Дальше идёт шлицевая цилиндрическая часть вала с диаметром 68 и высотой шлицов 7 и количеством 6 штук. Справа расположена цилиндрическая часть с диаметром 55 для закрепления подшипника.

Шлицевые соединения валов представляют собой многошпоночные соединения, у которых шпонки, называемые шлицами, или зубьями, выполнены за одно целое с валом и служат для передачи вращательного движения и крутящих моментов. Шлицы, или зубья, выполненные с валами за одно целое, повышают жесткость вала и обеспечивают требуемое направление и легкость перемещений монтируемых на нем зубчатых колес.

2.3 Анализ технических требований на деталь
