По расчетам принимаем тип резисторов. Выбираем резисторы серии МЛТ.

Номинальная мощность: 0,125-2 Вт;

Диапазон сопротивления: 8,2 Ом – 10 МОм;

Рабочая температура: 125С⁰;

Допустимые отклонения: 5, 10, 20.

Датчик тока предназначен для преобразования тока якоря пропорциональное ему напряжение и включает в себя датчик и согласующее устройство. В качестве измерительного преобразователя в датчике использован шунт. В качестве элемента гальванической развязки принимаем микросхему оптоэлектронную полупроводниковую, состоящую из оптопар и транзисторных прерывателей типа К249, КН1Г. Выходное напряжение равно 3,5 В, входной ток равен 20 мА. На выходе датчика должно быть напряжение 10В.

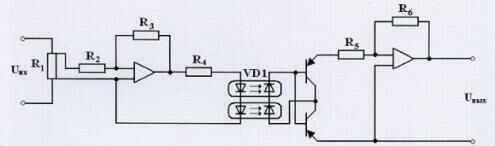

Рис. 6 - Принципиальная схема датчика тока

3.2 Расчет контура скорости

Регулятор скорости организован по пропорциональному принципу (П) закону управления с настройкой на модульный оптимум. Регулятор для обеспечения требуемых динамических параметров должен компенсировать электромеханическую постоянную времени системы Т_м, а также малую постоянную времени контура скорости Т_ос (рисунок 6).

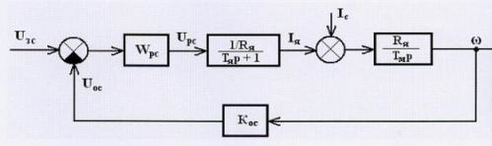

Рис. 7- Структурная схема контура скорости Передаточная функция регулятора скорости будет иметь вид:

где Т_ос - малая постоянная времени контура скорости.

Т_ос = 2∙ Т_от = 4∙ Т_тп = 4∙ 0,01 = 0,04 с,

Приведем схему реализации регулятора скорости (рисунок 9).

Приведем структурную схему реализации регулятора скорости (рисунок 8).

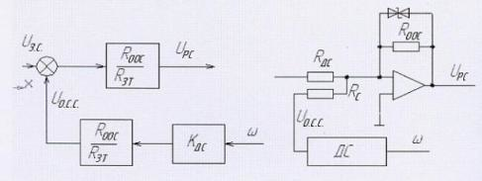

Рис. 8 Структурная схема PC Рис. 9 Схема реализации PC

Согласно рисункам 8 и 9 запишем уравнения соответствия динамических параметров системы и физических параметров схемы реализации:

(6.11)

где К_дс - коэффициент датчика скорости, которым является тахогенератор.

(6.12)

Зададимся сопротивлением R_ooc = 100 кОм, тогда:

(6.13)

Подставив значение R_зс, найдем R_c:

(6.14)

Из справочника выбираем стандартный резистор марки:

Датчик скорости получим путем совмещения тахогенератора

(измерительного преобразователя) и согласующего устройства(преобразователя координат), рисунок 10

Рис. 10 Схема датчика скорости

Емкость конденсатора принимаем равной 0,1 мкФ. ЭДС тахогенератора определим по формуле:

Е_тг = 2 ∙n_н ∙ S = 2 ∙ 1500∙ 0,5 = 1500 В, (6.15)

где S - величина скольжения;

n_н - номинальная скорость вращения тахогенератора.

(6.16)

где n_н - номинальное число оборотов двигателя;

n_max - максимальное число оборотов тахогенератора.

4. Структурная схема САУ

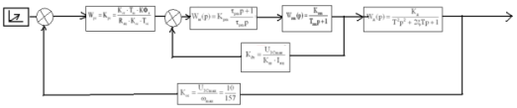

Рис.11- Структурная схема САУ

4.1 Определение общей передаточной функции

4.2 Характеристическое уравнение

5. Определение устойчивости

5.1 Определение запаса устойчивости и быстродействия по переходной характеристике

Для построения и анализа переходных процессов воспользуемся компьютерной программой Matlab 6.1.

Оценку запаса устойчивости и быстродействия можно произвести по виду кривой переходного процесса в системе автоматического регулирования при некотором типовом входном воздействии. В качестве типового входного воздействия рассматривается обычно единичный скачок. В данном случае кривая переходного процесса для регулируемой величины будет представлять собой переходную характеристику системы (рисунок 12).

Рисунок 12 - Переходная характеристика системы

Анализ построенной кривой переходного процесса показывает, что система стабилизируется на уровне Р_у = 31,6 при подаче на вход единичного ступенчатого сигнала. Склонность системы к колебаниям, а, следовательно, и запас устойчивости могут быть охарактеризованы максимальным значением регулируемой величины у_мах или так называемым перерегулированием:

Допустимое значение перерегулирования для той или иной системы автоматического регулирования может быть установлено на основании опыта эксплуатации подобных систем. В данном случае считается, что запас устойчивости, является достаточным, если величина перерегулирования не превышает 10÷30%.

5.2 Определение устойчивости по логарифмическим частотным характеристикам

Критической точке, где модуль амплитудно-фазовой характеристики равен единице, соответствует точка пересечения ЛАЧХ с осью абсцисс на частоте среза ω_з, а точке, в которой фазовый сдвиг равен 180°, соответствует пересечению ЛАЧХ линии –π. Замкнутая система устойчива, если на частоте со, для которой φ = -π, ордината ЛАЧХ отрицательна.

На рисунке 13 приведены логарифмические частотные характеристики, по которым определим устойчивость и запас устойчивости системы. Запас устойчивости по амплитуде L₃ есть число децибел, на которое нужно увеличить коэффициент усиления на частоте, соответствующий фазовому сдвигу φ=-π, чтобы система потеряла устойчивость. Для удовлетворительного качества регулирования должны выполняться условия:

L₃≥(10÷20)дб, (6.18)

φ₃>(30÷60)°. (6.19)

Рисунок 13 - Логарифмическая частотная характеристика по амплитуде 15-20 Дб, по фазе 30-60^о

Анализируя полученные характеристики, видим, что точка ω_ср находится в области отрицательных значений, а запас устойчивости по амплитуде L_з=15 Дб удовлетворяет условию (6.18).

Запас устойчивости φ_з= 45° удовлетворяет условию (6.19).

Вывод

Работа в курсовом проекте велась по трем направлениям, выполняемых последовательно:

Произвели анализ системы автоматического управления.

В системе регулирование ведется по двум координатам ЭП — скорости и тока. Замкнутая структура ЭП выполняется по схеме с подчиненным регулированием координат. Регулирование каждой координаты осуществляется собственными регуляторами, которые вместе с соответствующими обратными связями образуют замкнутые контуры. Таким образом, внутренний контур тока подчинен внешнему контуру скорости - основной регулируемой координате.

Расчет и выбор элементов силовой части. Синтез САУ, включающий расчет передаточных функций.

В соответствии с заданием произвели расчет и выбор элементов силовой части системы: двигатель типа 2ПА, тиристорный преобразователь типа ТПР, силовой трансформатор ТСЗ, система импульсно - фазового управления, реактор типа РТСТ. Для каждого элемента рассчитали передаточную функцию и составили структурную схему.

Построение и анализ переходных процессов.

Проанализировав систему по переходной характеристике, определили время переходного процесса, перерегулирование и быстродействие. По критерию Найквиста, ЛАЧХ и ЛФЧХ система является устойчивой и имеет запас устойчивости.

По полученным результатам можно сказать, что система спроектирована так, чтобы она имела максимальную точность выполнения возложенной на нее задачи регулирования заданного объекта. Основой является оптимизация закона регулирования, то есть наилучшее построение регулятора (системы управления) для осуществления заданной программы управления.

Но следует учитывать, что отличие оптимальной системы состоит в том, чтобы добиться не просто требуемых показателей, а наилучших показателей, то есть «извлечь» из системы все, что она может дать по определенному виду качества, наиболее важному для этой системы, при соблюдении заданных требований по всем другим ее свойствам.

Литература

1. Биссикерский и Попов, «Теория систем автоматического управления», 2004.

2. Тюков Н.И. и Грачева Л.Н. «Учебное пособие по ТАУ».

3. Тюков Н.И. и Грачева Л.Н. «Учебное пособие по курсовому проекту».

4. Густар и Ольсон, «Цифровые системы автоматизации и управления».

5. Ковчин и Соберин, «Теория электропривода».

6. “Теория автоматического управления”. Под редакцией

Ю.М. Соломенцева. Москва “Высшая школа”1999.

7. “Теория автоматического управления”. Воронов.
