, где
k – коэффициент, определяемый законом распределения (k = 6 для нормального закона).
где
ω – суммарное поле рассеяния.
где
∆ - координата середины поля допуска
Исходя из полученных коэффициентов, находим суммарный процент вероятного брака Q.
Q ≈ 27 %
2. Предварительное шлифование
Контролируется ось Ø
.Находим верхний и нижний пределы поля допуска.
dmin=26,02 мм, dmax = 26,06 мм
Результаты измерений представлены в таблице.
| № п/п | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Диаметр | 26,02 | 26,06 | 26,04 | 26,05 | 26,03 | 26 | 26,06 | 26,04 | 26,02 | 26,05 |
| 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
| 26,03 | 26,04 | 26,03 | 26,02 | 26,04 | 26,06 | 26,03 | 26,05 | 26,06 | 26,01 |
Находим среднее арифметическое данной выборки (х):
мм
Находим размах (R):
R = 26,06 – 26 = 0,06 мм
Затем строим гистограмму, представляющую собой метод представления данных, сгруппированных по частоте попадания в определенный (заранее установленный) интервал. Далее разбиваем диапазон распределения наружного диаметра оси на равные интервалы.
Исходя из полученного значения размаха, выбираем 6 интервалов по 0,01мм каждый, строим таблицу.
| № п/п | Середина интервала | Граница интервала | Частота в интервале |
| 1 | 26 | 25,995 26,005 | 1 |
| 2 | 26,01 | 26,005 26,015 | 1 |
| 3 | 26,02 | 26,015 26,025 | 3 |
| 4 | 26,03 | 26,025 26,035 | 4 |
| 5 | 26,04 | 26,035 26,045 | 4 |
| 6 | 26,05 | 26,045 26,055 | 3 |
| 7 | 26,06 | 4 |
Строим гистограмму распределения значений.

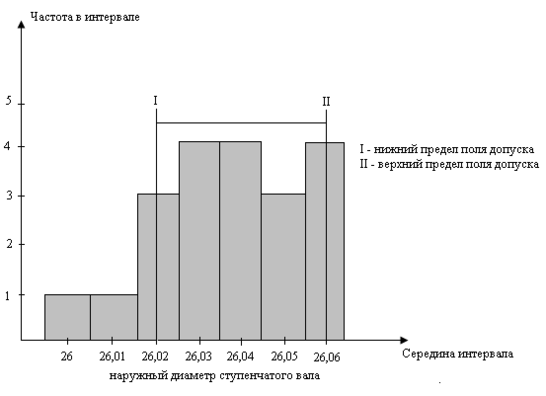

Рис.10 Гистограмма распределения значений наружного диаметра оси
Результаты проделанных расчетов вносим в таблицу.
| № п/п | Размер хi (мм) | Отклонение от среднего арифметического, (хi-х)2 | Квадрат отклонения, (хi-х)2 | Расчеты |
| 1 | 26,02 | -0,02 | 0,0004 | Сумма квадратов отклонений ∑(хi-х)2 =0,006 Среднее арифметическое этой суммы Среднее квадратическое отклонение |
| 2 | 26,06 | 0,02 | 0,0004 | |
| 3 | 26,04 | 0 | 0 | |
| 4 | 26,05 | 0,01 | 0,0001 | |
| 5 | 26,03 | -0,01 | 0,0001 | |
| 6 | 26 | -0,04 | 0,0016 | |
| 7 | 26,06 | 0,02 | 0,0004 | |
| 8 | 26,04 | 0 | 0 | |
| 9 | 26,02 | -0,02 | 0,0004 | |
| 10 | 26,05 | 0,01 | 0,0001 | |
| 11 | 26,03 | -0,01 | 0,0001 | |
| 12 | 26,04 | 0 | 0 | |
| 13 | 26,03 | -0,01 | 0,0009 | |
| 14 | 26,02 | -0,02 | 0,0004 | |
| 15 | 26,04 | 0 | 0 | |
| 16 | 26,06 | 0,02 | 0,0004 | |
| 17 | 26,03 | -0,01 | 0,0001 | |
| 18 | 26,05 | 0,01 | 0,0001 | |
| 19 | 26,06 | 0,02 | 0,0004 | |
| 20 | 26,01 | -0,03 | 0,0009 |
Исходя из полученных результатов, рассчитываем суммарное поле рассеяния (ω), коэффициенты точности обработки (Кт) и точности настройки (Кн).
, где
k – коэффициент, определяемый законом распределения (k = 6 для нормального закона).
где
ω – суммарное поле рассеяния.
где
∆ - координата середины поля допуска
Исходя из полученных коэффициентов, находим суммарный процент вероятного брака Q.
Q ≈ 53 %
3. Окончательное шлифование
Контролируется оси Ø
.Находим верхний и нижний пределы поля допуска.
dmin=26,035мм, dmax = 26,048 мм
Результаты измерений представлены в таблице.
| № п/п | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| Диаметр | 25,035 | 25,04 | 25,03 | 25,05 | 25,048 | 25,04 | 25,035 | 25,042 | 25,038 | 25,035 |
| 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
| 25,04 | 25,048 | 25,036 | 25,042 | 25,044 | 25,045 | 25,032 | 25,04 | 25,035 | 25,048 |
Находим среднее арифметическое данной выборки (х):
мм
Находим размах (R):
R = 25,05 – 25,03 = 0,02 мм
Затем строим гистограмму, представляющую собой метод представления данных, сгруппированных по частоте попадания в определенный (заранее установленный) интервал. Далее разбиваем диапазон распределения наружного диаметра оси на равные интервалы.
Исходя из полученного значения размаха, выбираем 5 интервалов по 0,004мм каждый, строим таблицу.
| № п/п | Середина интервала | Граница интервала | Частота в интервале |
| 1 | 25,03 | 25,028 25,032 | 2 |
| 2 | 25,034 | 25,032 25,036 | 5 |
| 3 | 25,038 | 25,036 25,04 | 5 |
| 4 | 25,042 | 25,04 25,044 | 3 |
| 5 | 25,046 | 25,044 25,048 | 4 |
| 6 | 25,05 | 1 |
Строим гистограмму распределения значений.

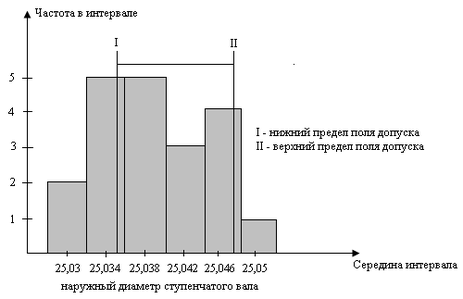

Рис.11 Гистограмма распределения значений наружного диаметра оси
Результаты проделанных расчетов вносим в таблицу.
| № п/п | Размер хi (мм) | Отклонение от среднего арифметического, (хi-х)2 | Квадрат отклонения, (хi-х)2 | Расчеты |
| 1 | 25,035 | -0,05 | 0,0025 | Сумма квадратов отклонений ∑(хi-х)2 =0,0625 Среднее арифметическое этой суммы Среднее квадратическое отклонение |
| 2 | 25,04 | 0 | 0 | |
| 3 | 25,03 | -0,1 | 0,001 | |
| 4 | 25,05 | 0,1 | 0,001 | |
| 5 | 25,048 | 0,08 | 0,0064 | |
| 6 | 25,04 | 0 | 0 | |
| 7 | 25,035 | 0,05 | 0,0025 | |
| 8 | 25,042 | 0,02 | 0,0004 | |
| 9 | 25,038 | -0,02 | 0,0004 | |
| 10 | 25,035 | -0,05 | 0,0025 | |
| 11 | 25,04 | 0 | 0 | |
| 12 | 25,048 | 0,08 | 0,0064 | |
| 13 | 25,036 | -0,04 | 0,0016 | |
| 14 | 25,042 | 0,02 | 0,0004 | |
| 15 | 25,044 | 0,04 | 0,0016 | |
| 16 | 25,045 | 0,05 | 0,0025 | |
| 17 | 25,032 | -0,08 | 0,0064 | |
| 18 | 25,04 | 0 | 0 | |
| 19 | 25,035 | -0,05 | 0,0025 | |
| 20 | 25,048 | 0,08 | 0,0064 |
Исходя из полученных результатов, рассчитываем суммарное поле рассеяния (ω), коэффициенты точности обработки (Кт) и точности настройки (Кн).
