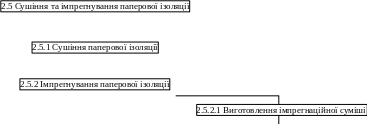

Загальна схема сушіння та імпрегнування ізоляції представлена на рисунку 5.4.

на накладання оболонки

Рисунок 5.4 – Схема технологічного процесу сушіння та імпрегнування ізоляції

5.3 Накладання захисних покривів

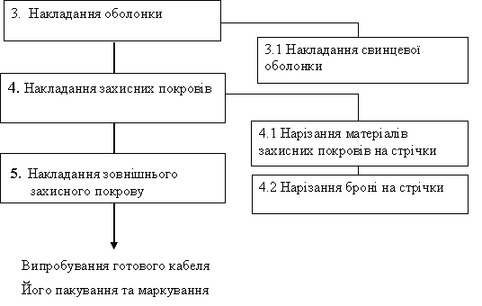

Схема технологічного процесу накладання оболонки та захисних покровів наведена на рисунку 5.6.

Рисунок 5.6 – Схема технологічного процесу накладання оболонки та захисних покровів

6 ОБЛАСТІ ЗАСТОСУВАННЯ КАБЕЛЯ

Силовий кабель СБлШнгд 3×120-10 призначений для прокладання у каналах, тунелях, шахтах, приміщеннях та пожаронебезпечних зонах, за умов прокладання, що передбачають незначні механічні зусилля та не передбачають розтягуючих.

Матеріал зовньошного покрову Лоусгран ППО 30-32 забезпечує даній конструкції у випадку пожежі можливість не поширювати горіння, а також низьке виділення диму та продуктів горіння, малий ступінь таксичності надають змогу прокладання даного кабеля у місцях з масовим перебуванням людей: атомні електростанції, тепло- та гідроелектростанції, метрополітени, висотні будівлі, промислові споруди, складські приміщення.

7 ТЕХНІКО-ЕКОНОМІЧНИЙ РОЗРАХУНОК

Таблиця 5.1 - Калькуляція собівартості

Одним з основних результатів техніко-економічного розрахунку є розрахункове значення строку окупаємості, що становить 5 років. Одержане значення менше за номінальне Т_окн = 6,7 років. Тому розробка проекту є ефективною.

ВИСНОВОК

Кабель марки СБлШнгд 3×120 – 10 призначений для прокладання у каналах, тунелях, шахтах, приміщеннях, в пожаронебезпечних зонах, в умовах прокладання, що передбачають незначні механічні навантаження (розтяжні зусилля у процесі експлуатації) і захищений сталевою бронею. Даний кабель, що випускає завод «ПІВДЕНКАБЕЛЬ», використовують для передачі й розподілу електричної енергії змінного струму частотою 50 Гц у мережах з будь-яким режимом роботи нейтралі при стаціонарній прокладці. Він може бути використаний у мережах постійної напруги. Кабель виготовляють із мідними багатопроволочними жилами перетином 120 мм² кожна. У даному кабелі жили ізольовані паперовою ізоляцією, скручені в сердечник, поверх якого накладена поясна ізоляція з матеріалу, аналогічного ізоляції жил. У кабелю СБлШнгд 3×120-10 поверх поясної ізоляції є электропровідний екран. Паперова ізоляція імпрегнована кабельним компаундом. У даному кабелі з паперовою ізоляцією є герметизуюча оболонка зі свинцю. Матеріал зовнішнього покрову Лоусгран ППО 30-32 забезпечує даній конструкції у випадку пожежі можливість не поширювати горіння, а також низьке виділення диму та продуктів горіння, крім того малий ступінь таксичності надає змогу прокладання даного кабеля у місцях з масовим перебуванням людей.

Питоме число відмов кабелів з паперовою імпрегнованою ізоляцією є стабільним: параметр потоку відмов становить у середньому 1.1 – 1.2 рік^-1 на 100 км кабелю протягом близько 20 років. Відповідно середній наробіток на відмову для ліній довжиною 5 - 10 км, прокладених кабелями з паперовою імпрегнованою ізоляцією, становить 20 - 10 років.

Таким чином, кабелі на напругу 10 кв із паперовою імпрегнованою ізоляцією продовжують залишатися надійною та найбільш поширеною конструкцією серед силових кабелів низької та середньої напруги. Не менш важливою є також економічна складова застосування цих кабелів, тому що вони мають нижчу собівартість, ніж кабелі з ізоляцією із зшитого поліетилену.

СПИСОК ВИКОРИСТАНИХ ДЖЕРЕЛ

1. Карпушенко В.П., Щебенюк Л.А., Антонець Ю.А., Науменко О.А. Силовi кабелi низькоi та середньоi напруги. Конструювання, технеологiя, якiсть: Пiдручник. Х.:Регiон-iнформ, 2000.-376с.

2. Белорусов Н.И., Саакян А.Е., Яковлева А.И. Электрические кабели провода и шнуры: Справочник. М.: Энергоатомиздат, 1988. – 536 с.

3. Привезенцев В.А., Гроднев И.И., Холодный С.Д., Рязанов И.Б. Основы кабельной техники: Учеб. пособие для вузов. М.: «Энергия»,1975. – 472 с.

4. Пешков И.Б., Каменский М.К. Огнестойкие и нераспространяющие горения кабели и провода. Электрические материалы, электрические конденсаторы, провода и кабели. М.:1987. №13. – с.1-96.

5. Пешков И.Б., Мещанов Г.И., Каменский М.К. Современное состояние и основные тенденции развития силовых кабелей. Кабельная техника, 1997, №12, 13. С. 25-28.

6. Лизунов Л.И., Соколова Р.С. Конструирование и расчет силовых кабелей. Учебное пособие Харьковского политехнического института. Харьков, 1973.–122 с.

7. А.С.Брискер, А.Д. Руга, Д.Л. Шарле Городские телефонные кабели: Справочник, 3-е изд., перераб. и доп. М.:Радио и связь, 1991. -208с.
