l, z_P – принимается по таблице характеристик чугунных экономайзеров;

Н_Р и F_ТР – принимается по таблице характеристик одной трубы ВТИ в зависимости от длины трубы.

Поверхность нагрева с газовой стороны одного ряда равна:

Н_Р = Н_ТР* z_P.

Живое сечение для прохода газов равно:

F_Г = F_ТР* z_P.

Сечение для прохода воды одного ряда равно:

f_В = * d²_ВН/4* z_P/10⁶,

где d_ВН = d – 2 - внутренний диаметр трубы, мм.

Поверхность нагрева экономайзера равна:

Н_ЭК = Q_.ЭК*В_Р*10³/k*t, (2.6-1)

где Q_.ЭК – тепловосприятие экономайзера, определенное по уравнению теплового баланса, принимаем по таблице характеристик чугунных экономайзеров, В_Р – секундный расход топлива, вычисленный в предыдущем задании, k – коэффициент теплопередачи, также принятый по таблице характеристик чугунных экономайзеров, t – температурный напор определяем также по таблице характеристик чугунных экономайзеров

Н_ЭК = 3140*0,133*10³/22*115 = 304,35 м (2.6-2)

Количество рядов в экономайзере равно (принимается целое четное число):

n_Р = Н_ЭК/ Н_Р = 304,35/17,7 = 16 (2.6-3)

Количество петель равно: n_ПЕТ = n_Р / 2 = 8. (2.6-4)

Высота экономайзера равна: h_ЭК = n_Р* b*10^-3 = 10*150/1000 =1,5 м. (2.6-5)

Общая высота экономайзера с учетом рассечек равна:

h_ЭК = h_ЭК + 0,5* n_РАС = 1,5 + 0,5*1 = 2 м, (2.6-6)

г де n_РАС – количество ремонтных рассечек, которые ставятся через каждые 8 рядов.

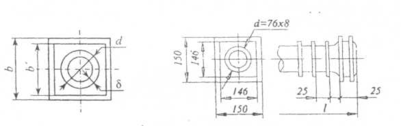

Рисунок 3 – Труба ВТИ

Рисунок 4 – Эскиз чугунного экономайзера ВТИ.

Заключение

В данной курсовой работе мною был произведен тепловой и поверочный расчет парового котла Е (ДЕ) – 6,5 – 14 – 225 ГМ, топливом для которого является газ газопровода «Кумертау – Ишимбай – Магнитогорск». Определила температуру и энтальпию воды, пара, и продуктов сгорания на границах поверхностей нагрева, КПД котла, расход топлива, геометрические и тепловые характеристики топки и чугунного экономайзера.

Список использованной литературы

1. Методические указания к курсовому проекту по дисциплине «Котельные установки». Иваново. 2004.

2. Эстеркин Р.И. Котельные установки. Курсовое и дипломное проектирование. – Л.: Энергоатомиздат. 1989.

3. Эстеркин Р.И. Промышленные котельные установки. – 2-е перераб. и доп. – Л.: Энергоатомиздат. 1985.

4. Тепловой расчет котлов (Нормативный метод). – 3-е перераб. и доп. – Спб.: НПО ЦКТИ. 1998.

5. Роддатис К.Ф. Справочник по котельным установкам малой производительности. – М. 1985.

6. Паровые и водогрейные котлы. Справочное пособие. – 2-е перераб. и доп. Спб.: «Деан». 2000.

7. Паровые и водогрейные котлы. Справочное пособие/ Сост. А.К.Зыков – 2-е перераб. и доп. Спб.: 1998.

8. Липов Ю.М., Самойлов Ю.Ф., Виленский Т.В. Компоновка и тепловой расчет парового котла. – М.: Энергоатомиздат. 1988.

9. Александров А.А., Григорьев Б.А. Таблицы теплофизических свойств воды и водяного пара: Справочник. – М.: Изд-во МЭИ. 1999.
