Текст из файла

Содержание

1. Исходные данные и их анализ

1.1 Описание и конструкторско-технологический анализ детали

1.2 Анализ требований к геометрическим параметрам поверхностей детали

1.3 Тип производства и программа выпуска

1. Выбор заготовки

2. Разработка маршрута технологического процесса изготовления детали

3. Расчёт припусков на механическую обработку

4. Проектирование станочных операций

5.1 Выбор оборудования

5.2 Выбор станочных приспособлений

5.3 Выбор режущих инструментов

5.4 Выбор вспомогательных инструментов

5.5 Выбор контрольно-измерительных средств

5.6 Назначение режимов резания

5.7 Техническое нормирование операций

Библиографический список

1. Исходные данные и их анализ

1.1 Описание и конструкторско-технологический анализ детали

Плунжер является фиксатором рычага и подпружинивает упор шептала через плечо.

Плунжер входит в состав затыльника, который, в свою очередь, предназначен для размещения механизма подачи, электропуска, выключателя и спускового механизма. В пазу затыльника размещается шептало, которое прокачивается на оси. Зацеп шептала удерживает остов затвора в крайнем заднем положении, а выступ шептала взаимодействует с плечом упора шептала.

В другом пазу затыльника на оси размещается упор шептала, который своим плечом препятствует опусканию шептала. Упор шептала через плечо подпружинен плунжером. Третье плечо упора шептала, взаимодействуя с остовом затвора при откате, выводит упор шептала из зацепления с шепталом для обеспечения забега остова затвора за шептало.

Плунжер является телом вращения, которое с левого торца имеет выступ в виде плоской поверхности с фасками. Цилиндрическая часть детали представлена двумя диаметрами. На наружной поверхности большего диаметра – паз выполненный в форме квадрата со скруглёнными углами. Деталь имеет центральное отверстие с правого торца; отверстие глухое ступенчатое с цилиндрической поверхностью без резьбы. На наружных поверхностях резьба также отсутствует.

В качестве материала детали выбираем сталь 30 ХРА, которая является оптимальным вариантом с физико-механическими свойствами и стоимостью, соответствующими применению и назначению детали, а также техническим требованиям, предъявляемым к ней.

Сталь 30 ХРА является хромистой высококачественной с массовыми долями элементов: углерода 0.27 – 0.33%, кремния 0.17 – 0.37%, марганца 0.5 – 0.8%, хрома 1 – 1.3%. Бор вводится по расчёту (без учёта угара) в количестве не более 0.005%;при этом остаточная массовая доля его в стали должна быть не менее 0.001%.

Основным легирующим элементом является хром, который повышает твёрдость и прочность, незначительно уменьшая пластичность, увеличивает коррозионную стойкость. Бор повышает износостойкость стали.

Также в стали допускается наличие вольфрама до 0.2%, молибдена до 0.15%, титана до 0.03% и ванадия до 0.05%.

Массовая доля фосфора, серы, остаточных меди и никеля в стали не должна превышать норм (по ГОСТ 4543 – 71 – для высококачественных сталей): P – 0.025%; S – 0.025%; Cu – 0/30%; Ni – 0.30%.

Твёрдость по Бринеллю горячекатаного проката после термообработки диаметром свыше 5 мм должна быть не более 241 (HB); диаметр отпечатка не менее 3.9 мм.

Механические свойства при нормальной температуре:

1. Предел текучести σ_т=1275(Н/мм²);

2. Временное сопротивление σ_в =1570(Н/мм²);

3. Относительное удлинение δ_б=9%;

4. Относительное сужение ψ=40%;

5. Ударная вязкость KCИ =49(Дж/см²).

Для достижения необходимой твёрдости (43.5…51.5 HRC_э) и заданных механических свойств назначаем термообработку – закалка + низкий отпуск. Температура первой закалки 900⁰С, температура второй закалки 860⁰С; среда охлаждения – масло (т.е. скорость охлаждения не высокая, т.к. легированная сталь обладает большей прокаливаемостью, чем углеродистая).

Температура отпуска 200⁰С; среда охлаждения – воздух.

При проведении неполной закалки (сталь доэвтектоидная) при нагреве в структуре мартенсита сохраняется некоторое количество оставшегося после закалки феррита, снижающего твёрдость закалённой стали. Назначая закалку при температурах нагрева выше точки А_с3(полная закалка), получаем сталь со структурой однородного аустенита, который при последующем охлаждении превращается в мартенсит. Сталь благодаря этому становится твёрдой, кроме того, повышается прочность.

Целью отпуска является уменьшение напряжений в стали, повышение вязкости. В данном случае назначение низкого отпуска обосновывается тем, что во время отпуска мартенсит закалки превращается в мартенсит отпуска, при этом внутренние напряжения частично снимаются и остаточный аустенит превращается в мартенсит отпуска. В результате сталь сохраняет высокую твёрдость и даже возможно повышение твёрдости (в пределах, указанных в технических требованиях) за счёт распада остаточного аустенита; устраняется закалочная хрупкость.

1.2 Анализ требований к геометрическим параметрам поверхностей детали

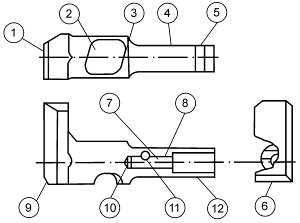

На рис.1 дан эскиз детали с нумерацией поверхностей. Для анализа детали по механически обрабатываемым поверхностям составляем таблицу, в которую сводим данные с каждой поверхности и методы механической обработки, с помощью которых возможно обеспечение этих требований.

Рис.1. Эскиз деталей поверхности.

Результаты анализа приведены в таблице 1.

Результаты анализа технических требований, предъявляемых к детали, приведены в таблице 2.

Таблица 1.

Анализ требований по точности и шероховатости поверхностей детали.

Таблица 2.

Анализ технических требований по точности положения поверхностей детали.

1.3 Тип производства и программа выпуска

Тип производства необходимо учитывать при проектировании технологического процесса изготовления детали.

Тип производства устанавливаем по таблице 4 (с.28)[1]; объём выпуска – 150 деталей в год – соответствует мелкосерийному производству. Для данного типа производства коэффициент закрепления операций к_зо, рассчитываемый по формуле к_зо = О_уч/Р (О_уч – число различных операций на участке; Р – число рабочих мест участка), находится в пределах:20<к_зо<40.

2. Выбор заготовки

Рациональным выбором способа изготовления заготовки достигается снижение трудоёмкости механической обработки, что обеспечивает рост производства на тех же производственных площадях без существенного увеличения количества оборудования и технологической оснастки. Наряду с этим рациональный выбор способов изготовления заготовок применительно к различным производственным условиям определяет степень механизации и автоматизации производства.

Для детали «Плунжер» с относительно небольшими перепадами диаметров в качестве исходной заготовки выбираем стальной прокат круглого сечения диаметром d_заг=14 (мм) по ГОСТ 2590-88 (табл.4, с.548 [9]. Из него гибкой левого торца будет образована заготовка, максимально приближённая по конфигурации к готовой детали.

Массу заготовки определим по формуле:

М_заг=М_цил+М_гибк

М_цил=ρV_цил= ρπR²H=7.81·10^-3·3.14·7²·42=50.47(г)

М_гибк=ρV=ρabh= 7.81·10^-3·9·14·27=26.57(г)

М_заг= 50.47+26.57=77.04(г)

Коэффициент использования материала равен:

К_и.м.=34/77.04=0.441, или 44.1%

Хотя коэффициент использования материала заготовки небольшой, но по экономическим показателям выгоднее принять прокат.

Механические свойства проката при нормальной температуре, определяемые на продольных термически обработанных образцах должны соответствовать значениям:

1. Предел текучести σ_т=1275 (Н/мм²);

2. Временное сопротивление σ_в=1570 (Н/мм²);

3. Относительное удлинение δ=9%;

4. Относительное сужение ψ=40%;

5. Ударная вязкость КСИ= 49(Дж/см²).

3. Разработка маршрута технологического процесса изготовления детали

Основой для проектирования технологического процесса механической обработки являются сведения о детали, методах достижения требований по точности и шероховатости поверхностей, типе производства.

Первой назначаем токарную операцию (01) – операция по созданию технологической базы – центрового отверстия, также производится подрезание торца, обтачивается цилиндрическая поверхность, скругляются острые рёбра и деталь отрезают в заданный размер. Оборудование – станок токарно–винторезный 1А616.

02 – токарная операция: подрезание торца в определённый размер, обтачивают диаметр (меньший), центрование отверстия, скругление острых рёбер. Оборудование – станок токарно – винторезный 1А616.

03- шлифовальная операция: шлифование цилиндрической поверхности. Оборудование: станок круглошлифовальный 3А130.

04;05 – фрезерные операции: фрезерование плоской поверхности с одной и другой сторон соответственно. Оборудование – станки вертикально – фрезерные 6Р10.

06;07 – фрезерные операции: фрезерование плоских поверхностей в заданные размеры. Оборудование – станки вертикально – фрезерные 6Р10.

08;09;10;11 – фрезерные операции: фрезерование фаски, скоса в размер, фаски с другой стороны и скоса в определённые размеры соответственно. Оборудование – станки вертикально – фрезерные 6Р10.

12 – фрезерная операция: фрезерование выемки. Оборудование – станок вертикально – фрезерный 6Р10.

13 – сверлильная операция: зенкерование площадки, сверление и развёртывание отверстия, скругление острых рёбер в отверстии. Оборудование – станок вертикально – сверлильный 2Н118-4.

14 – токарная операция: обтачивается наружная цилиндрическая поверхность; сверление, зенкерование и развёртывание отверстия; сверление и развёртывание соосного с предыдущим отверстия, скругление острых рёбер. Оборудование – станок токарно – винторезный с ЧПУ 16К20Ф3.

15 – контрольная операция; проверка размеров, радиусов скруглений. Средства контроля и измерения, выбранные для всех контрольных операций, будут описаны ниже.

16 – термическая: подробное описание см.п.

17 – шлифовальная операция: шлифование наружной цилиндрической поверхности (обоих ступеней). Оборудование – станок круглошлифовальный с ЧПУ 16К20Ф3.

18 – токарная операция: отрезают прибыль под ложный центр. Оборудование – станок токарно-винторезный 1А616.

19 – токарная операция: обтачивают недоход шлифовального круга; развёртывание отверстия (меньшего диаметра). Оборудование – станок токарно-винторезный 1А616.
