Двойным щелчком мыши на пиктограмме ПИ регулятор и нормирующего преобразователя раскрывается окно настроечных коэффициентов (см. рисунок 2.3.2 и 2.3.3). Где введем имена коэффициентов которые будем подвергать автоматической оптимизации.

Рисунок 2.3.2 Окно настроек PID регулятора

Рисунок 2.3.3 Окно настроек нормирующего преобразователя

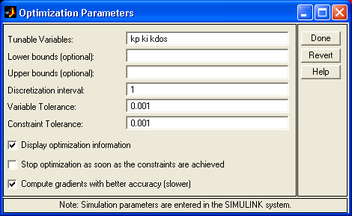

Двойным щелчком мыши на пиктограмме NCD Outport данный блок раскрывается. В меню блока NCD Outport задаётся интервал дискретизации (один или два процента от длительности процесса моделирования и указываются имена (идентификаторы) параметров системы, подлежащих оптимизации.

Рисунок 2.3.4 Окно настроек NCD Outport

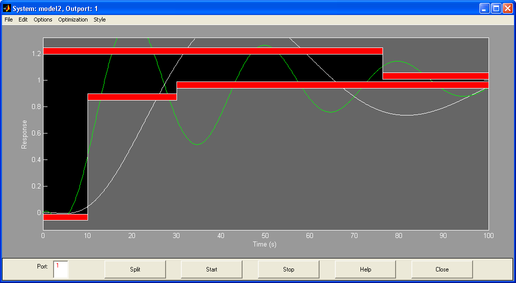

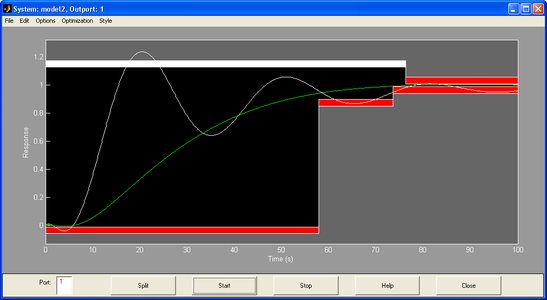

Рисунок 2.3.5 NCD Outport процесс оптимизации параметров регулятора

По окончании работы NCD Outport в окне команд MATLAB можно получить оптимизированные значения коэффициентов ПИ- регулятора:

>> kp

kp = 0.2601

>> ki

ki = 0.393

>> kdos

kdos = 0.3333

2.4 Анализ устойчивости и качества системы управления

Для построения переходной характеристики и логарифмических амплитудных и частотных характеристик с помощью LTI необходимо заменить блок PID контроллер на эквивалентную схему, т.к. блок PID не предназначен для работы в составе системы при линеаризации.

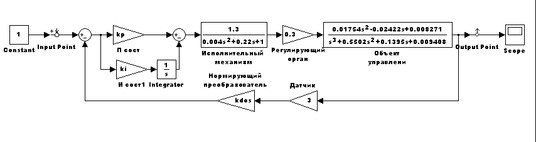

Рисунок 2.4.1 Схема САР линейной плотности для снятия переходной характеристики

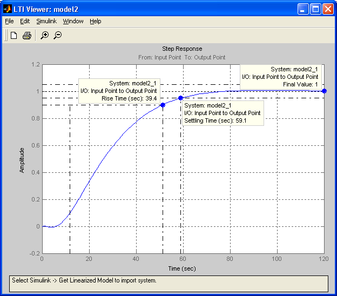

Рисунок 2.4.2 Переходная характеристика САР линейной плотности с введенным и оптимизированным ПИ- регулятором

Из рисунка 2.4.2 видим:

1. Время нарастания – 39.4 с.;

2. Время регулирования – 59.1 с.;

3. Установившееся значение – 1;

4. Перерегулирование – отсутствует.

Для получения логарифмических амплитудных и фазовых характеристик для определения запасов устойчивости и амплитуде и фазе необходимо разомкнуть систему.

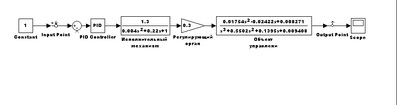

Рисунок 2.4.3 Схема разомкнутой САР для снятия логарифмических характеристик

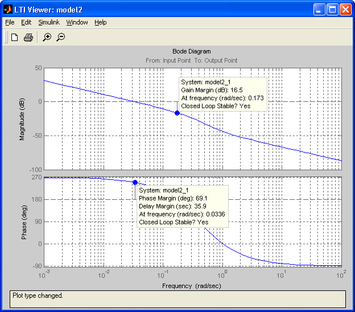

Рисунок 2.4.4 ЛАХ и ЛФХ системы автоматического регулирования линейной плотности

Из рисунка 2.4.4 видим:

1. Запас по амплитуде – 16.5 dB;

2. Запас по фазе – 69.1°.

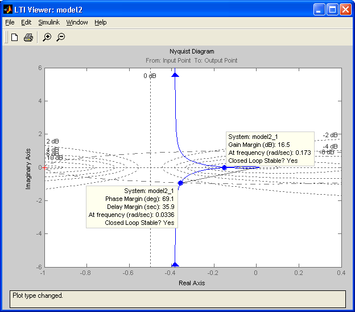

Рисунок 2.4.5 АФЧ системы автоматического регулирования линейной плотности

Заключение

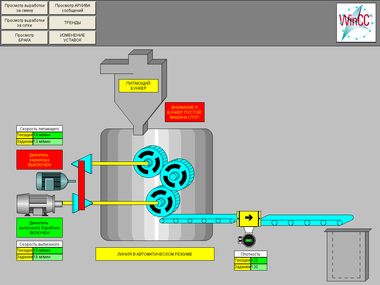

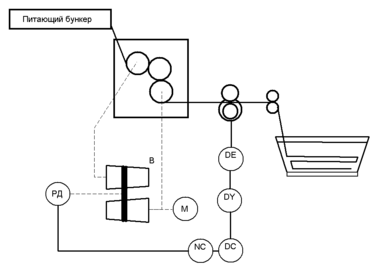

В данной курсовой работе проведена идентификация питающего бункера чесальной машины как объекта автоматического регулирования линейной плотности. Проведена проверка на наблюдаемость и управляемость объекта управления. На основе анализа переходных характеристик объекта управления был выбран наиболее подходящий для данного переходного процесса ПИ – регулятор. Проведена оптимизация настроечных параметров этого регулятора с помощью MATLAB.

В результате введения в систему ПИ-регулятора были получены следующие параметры системы:

• Время переходного процесса 59.1 с.;

• Перерегулирование отсутствует;

• Статическая ошибка – нет;

• Запас по фазе 69.1°;

• Запас по амплитуде 16.5 dB.

Учитывая полученные значения параметров системы можно утверждать, что выполнены все поставленные в задании на курсовую работу требования.
