Таблиця 1.15 - Таблиця відповідності
| Номер ділянки для розрахунку на ЕОМ | Номер ділянки на схемі | Внутрішній діаметр газопроводу при розрахунку на ЕОМ, мм | dн x S, мм |
| 1 | ГРП-А | 408 | 426х9 |
| 2 | А-12 | 309 | 325х8 |
| 3 | 12-16 | 259 | 273х7 |
| 4 | 16-20 | 259 | 273х7 |
| 5 | 20-24 | 149 | 159х4 |
| 6 | 24-25 | 100 | 108х4 |
| 7 | 25-26 | 100 | 108х4 |
| 8 | 12-13 | 207 | 219х6 |
| 9 | 13-14 | 100 | 108х4 |
| 10 | 14-18 | 100 | 108х4 |
| 11 | 18-22 | 67 | 76х3 |
| 12 | 22-26 | 50 | 57х3 |
| 13 | 20-21 | 149 | 159х4 |
| 14 | 21-22 | 100 | 108х4 |
| 15 | 16-17 | 149 | 159х4 |
| 16 | 17-18 | 80 | 89х4,5 |
| 17 | 13-17 | 67 | 76х3 |
| 18 | 17-21 | 50 | 57х3 |
| 19 | 21-25 | 50 | 57х3 |
| 20 | 12-11 | 124 | 133х4 |
| 21 | 11-15 | 67 | 76х3 |
| 22 | 15-19 | 50 | 57х3 |
| 23 | 19-23 | 39 | 42х3 |
| 24 | 24-23 | 50 | 57х3 |
| 25 | 20-19 | 67 | 76х3 |
| 26 | 16-15 | 67 | 76х3 |
| 27 | А-8 | 207 | 219х6 |
| 28 | 8-5 | 207 | 219х6 |
| 29 | 5-2 | 149 | 159х4 |
| 30 | 2-3 | 80 | 89х4,5 |
| 31 | 8-9 | 124 | 133х4 |
| 32 | 9-10 | 80 | 89х4,5 |
| 33 | 10-6 | 100 | 108х4 |
| 34 | 6-3 | 67 | 76х3 |
| 35 | 5-6 | 100 | 108х4 |
| 36 | 8-7 | 124 | 133х4 |
| 37 | 7-4 | 80 | 89х4,5 |
| 38 | 4-1 | 67 | 76х3 |
| 39 | 2-1 | 67 | 76х3 |
| 40 | 5-4 | 80 | 89х4,5 |
| 41 | 7-В | 32 | 38х3 |
| 42 | 11-В | 32 | 38х3 |
| 43 | 9-С | 32 | 38х3 |
| 44 | 13-С | 32 | 38х3 |
| 45 | 10-Д | 32 | 38х3 |
| 46 | 14-Д | 32 | 38х3 |

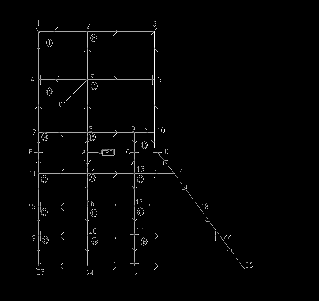

Рисунок 1.1 – Схема розподілу потоку газу по мережі низького тиску
Рисунок 1.2 – Схема розподілу потоку газу по мережі середнього тиску
1.9 Підбір обладнання газорегуляторного пункту
1.9.1 Підбір газового фільтра
Фільтр служить для очищення газів від механічних домішок і установлюється на вхідному патрубку перед ЗЗК і регулятором тиску.
У ГРП установлюємо волосяний фільтр. Для забезпечення достатнього ступеня очищення обмежують швидкість газового потоку через фільтр, що ха-рактеризуется максимально припустимим перепадом тисків у касеті. Цей перепад не повинний перевищувати в процесі експлуатації 10 кПа, а після очищення чи промивання 4-5 кПа.
Для виміру перепаду тиску на працюючому фільтрі, застосовують дифманометри, що приєднуємо до штуцерів, що мається в корпусі фільтра.
Визначається пропускна здатність фільтра за формулою
, (1.78)
де QТ – таблична пропускна здатність фільтра, м3/ч. Для фільтра ФГ – 100 QТ = 11000 м3/год;
ΔP – перепад тиску у фільтрі, кПа, приймається ΔР = 2,5 кПа;
ΔРт – табличний перепад у фільтрі, кПа, приймається ΔРт = 5 кПа;
Р – абсолютний тиск газу перед фільтром, кПа, приймаємо з гідравлічного розрахунку Р=375,21 кПа;
Рт – табличне значення абсолютного тиску у фільтрі, приймається
Рт = 300+100 = 400 кПа;
ρг – щільність газу, кг/м3, ρг=0,82 кг/м3;
Qгрп=1806,42 м3/год.
.
Пропускна здатність фільтра повинна бути дорівнює чи більше витрати газу на ГРП.
Qф ≥ Qгрп , 7112,9 м3/год > 1806,42 м3/год
Умова виконана, приймається до установки фільтр ФГ-100.
1.9.2 Підбір регулятора тиску
Регулятор тиску автоматично знижує тиск газу, що протікає через нього, і підтримує його після себе постійним на заданому рівні не залежно від витрати чи коливань тиску на вході.
Здійснюється перевірка регулятора тиску РДУК2 – 100/70.
Пропускна здатність регулятора тиску визначається за формулою
м3/год, (1.79)
де: QТ – таблична пропускна здатність регулятора тиску, м3/год, QТ = 5650 м3/год;
Р1 – абсолютний тиск газу перед регулятором тиску, кПа, приймається з гідравлічного розрахунку газопроводу з урахуванням втрат у фільтрі.
Р1= Р – Рф = 375,21-10 = 365,21 кПа.
Р2 – абсолютний тиск газу після регулятора тиску, кПа;
Р2 = 100 + 3 = 103 кПа;
Р1Т – табличний абсолютний тиск газу перед регулятором тиску, кПа.
Р1Т = 300 + 100 = 400 кПа;
Р2/Р1 = 103/365,21=0,28 < 0,5
― отже режим витікання є сверхкритичним.
м3/год.
Для нормальної роботи регулятора тиску його максимальна пропускна здатність (навантаження) повинна бути не більш 80-85%, а мінімальна - не менш 10% від розрахункової пропускної здатності при заданому вхідному Р1 і вихідному Р2 тисках повинні виконуватися умови:
Qmin ≤ QГРП ≤ Qmах (1.80)
Qmах =0,85·Qрд=0,85·4870,6=4140,01 м3/год; (1.81)
Qmin=0,1·Qрд=0,1·4870,6=487,06 м3/год; (1.82)
487,06 м3/год < 1806,42 м3/год < 4140,01 м3/год.
Умова виконується, отже, регулятор тиску типу РДУК2 – 100/70 підходить для даного ГРП.
1.9.3 Підбір запобіжних клапанів
Відповідно до правил безпеки Госгортехнадзора в ГРП необхідно встановлювати 2 запобіжні клапани - один запірний, інший скидний.
1.9.3.1 Запобіжний запірний клапан (ЗЗК)
Запірний клапан установлюється до регулятора по ходу газу і настроюється на попередньо припустиме підвищення і припустиме зниження тиску газу за регулятором. Запірний клапан призначений для автоматичного відключення газу перед регулятором у випадку різкого підвищення чи зниження тиску газу за регулятором вище встановлених меж.
Відповідно до Правил безпеки при кільцевих мережах ЗЗК настроюється на спрацьовування при тиску перевищуючому на 15% максимально припустимий робочий тиск газу в газопроводі за регулятором.
Рззкмах =1,15· Р2, кПа, (1.83)
де Р2 – надлишковий тиск газу після регулятора тиску, кПа.
Рззкмах =1,15· 3=3,45 кПа.
Рззкмin =0,7 кПа ― для низького тиску.
Для ПКН(В)-100 межі настроювання при зростанні тиску 2-60 кПа, а при зменшенні тиску 0,3-3 кПа.
Приймаємо ПКН(В)-100.
1.9.3.2 Запобіжний скидний клапан (ЗСК)
Скидний клапан призначений для запобігання спрацьовування запірного клапана при незначному підвищенні тиску газу за регулятором. Настроювання скидного клапана здійснюють таким чином, щоб він починав спрацьовувати, тобто скидати газ в атмосферу при тиску в газопроводі більше, ніж нормальне підтримуване регулятором і менше, ніж тиск, на який настроєний ЗЗК.
Відповідно до Правил безпеки при кільцевих мережах ЗСК повинне забезпечувати відкриття при перевищенні встановленого максимального робочого тиску не більше ніж на 25 %.
. (1.84)
кПа.
Кількість газу, яке треба скинути через ЗСК, визначається за формулою
м3/год, (1.85)
де QРД – пропускна здатність регулятора при розрахункових вхідному і вихідному тиску газу, м3/год.
