Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 2)

Черные и серые пигменты - малярная сажа, диоксид марганца, тонкомолотый графит. Малярная сажа - порошок почти чистого углерода.

Пигменты, содержащие углерод в свободном состоянии (к ним относится сажа), образуют с железом гальваническую пару, ускоряющую коррозию стали. Диоксид марганца МnО₂ (пиролюзит), получаемый из марганцевой руды, свето- и щелочестойкий, сравнительно дешевый пигмент. Графит содержит 70-95 % углерода, в измельченном виде применяется как серый пигмент. Основные свойства пигментов. Дисперсность пигмента влияет на все его основные свойства. Чем мельче частицы пигмента, тем выше его укрывистость и красящая способность (до достижения оптимальной степени дисперсности).

Полифракционный состав пигмента позволяет получить плотное красочное покрытие при минимальном расходе связующего вещества. Укрывистость характеризует расход красочного состава (по массе) на единицу окрашиваемой поверхности.

Красящая способность - это свойство пигмента передавать свой цвет белому пигменту. Маслоемкость характеризуется количеством (в г) олифы, необходимым для превращения 100 г пигмента в пастообразное состояние. Светостойкость - свойство сохранять свой цвет при действии ультрафиолетовых лучей. Большинство природных пигментов (охра, железный сурик и др.) светостойки.

Литопоновые белила желтеют на свету, некоторые органические пигменты обесцвечиваются. Атмосферостойкость - свойство длительное время противостоять воздействию атмосферных факторов: воды, кислорода воздуха, сернистых и других газов, попе ременному увлажнению и высыханию, нагреванию и охлаждению.

Антикоррозионные свойства характеризуют способность пигмента (в сочетании с соответствующим связующим) образовать покрытие, защищающее сталь от коррозии (анодная защита). При окраске стальных конструкций следует использовать антикоррозионные пигменты. К числу таких пигментов относятся, например, алюминиевая пудра, цинковые белила, цинковые и свинцовые кроны, свинцовый и железный сурик. Алюминии в ряду напряжений металлов занимает место выше железа. При образовании гальванической пары алюминии становится анодом, стремится перейти в состояние ионов, а железо является катодом и не подвергается изменению; образующаяся пленка гидроксида алюминия защищает поверхность стальной конструкции. Другие из перечисленных пигментов, например, свинцовый сурик, дают в смеси с маслом олифы нерастворимые соли жирных кислот, тоже предохраняющие металл от коррозии.

2.2 Технологический процесс получения лакокрасочных материалов

Общий метод получения смол заключается во взаимодействии многоосновных органических кислот с многоатомными спиртами при высокой температуре.

Синтез лаков производится азеотропным методом, обеспечивающим высокое качество продукции при минимальных потерях сырья и минимальном количестве отходов и загрязнений, образующихся в процессе синтеза.

Объём производства установок регламентируется объемом базового аппарата синтеза от 3,2 до 32 м³.

Наиболее часто применяемая установка с объёмом реактора 6,3м³ позволяет получать около 3000 тонн 50% лака в год при 300 рабочих днях.

Состав установки:

• Реактор синтеза 3,2 м3; 5,0 м3; 6,3 м3; 9,4 м3; 12 м3; 16 м3; 25 м3; 32м3.

Рабочая температура t°С - до 350. Приводная система обеспечивает эффективный съём тепла со стенок сосуда, что даёт возможность избегать пригорания продукта. Рубашка специальной конструкции для интенсивного теплообмена.

• Азеотропная система позволяет эффективно отводить реакционную воду из процесса (в состав входят каплеотбойники, теплообменники).

• Очистка выбросов производится методом низкотемпературной конденсации в «экологическом теплообменнике».

• Система нагрева - применяется жидкостной высокотемпературный органический теплоноситель (ВОТ) Термолан, Терминол 66, Паратерм, масло Shell, и пр. для нагрева аппарата в процессе проведения синтеза до t°С - 350. Обеспечивает мягкий нагрев (рис. 1).

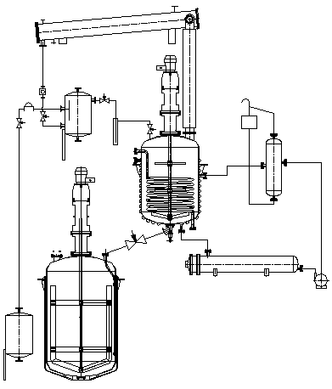

Рис. 1 - Принципиальная технологическая схема

Комплектуется электронагревателями, запорной арматурой, высокотемпературными насосами, буферными ёмкостями, аварийными ёмкостями, смотровыми фонарями и т.п.

• Система деаэрации теплоносителя – производит отвод абгазов из системы нагрева аппарата синтеза и нагревателя, и позволяет значительно увеличить срок службы теплоносителя, предотвращает опасность образования эмульсии, защищает насос от кавитации.

• Аппарат усреднитель (смеситель) – адаптирует смолу к необходимому уровню концентрации. Имеет двойной объём реактора синтеза.

Цветность получаемого пентафталевого лака до 10 единиц по йодометрической шкале.

Ориентировочные энергетические затраты на получение 1 тонны лака ПФ-060:

1. вода оборот, м3 - 90

2. вода хозпитьевая, м3 - 0,7

3. азот, нм3 - 12

4. вода обессоленная, м3 - 0,02

5. воздух технологический, нм3 – 12

2.3 Свойства лакокрасочных материалов

Свойства водоразбавляемых ЛКМ зависят от того, какие полимеры использовались в качестве связующего. Например, пленкообразователи на основе чистого акрила хорошо сохраняют свои свойства в условиях интенсивного ультрафиолетового облучения, что позволяет изготавливать на их основе краски для наружного применения, превосходящие по атмосферостойкости алкидные лакокрасочные материалы аналогичного назначения. Широкий выбор пленкообразующих для латексных красок позволяет создавать на их основе ЛКМ различного назначения, отличающиеся простотой применения и быстрым высыханием, а отсутствие летучих разбавителей дает возможность отнести эти составы к категории экологически чистых материалов.

На упаковке продукта состав связующего, как правило, не указывается (солидные фирмы иногда приводят минимальную информацию в прилагаемых листовках-инструкциях), но конечного потребителя этот вопрос интересовать не должен. При покупке краски гораздо важнее выяснить ее преимущественное назначение применительно к условиям эксплуатации.

Покрытие, образующееся после высыхания краски, выполняет защитно-декоративные функции. Проще говоря, оно должно скрыть под собой поверхность основания (укрывистость), защитить ее от возможных механических воздействий (стойкость) и обеспечить необходимый уровень визуального комфорта (декоративность). Именно эти свойства и определяют пригодность краски для эксплуатации в тех или иных условиях.

Укрывистость - одна из важнейших характеристик материала, позволяющая объективно сравнивать потребительские свойства разных красок. Продукция большинства западноевропейских фирм соответствует международному стандарту ISO 6504/1, согласно которому под укрывистостью подразумевается площадь, которую можно покрыть одним литром краски (м2/л). При этом краска должна на 98% укрывать подложку, окрашенную черными и белыми полосами или квадратами. Чем руководствуются производители из третьих стран, определяя укрывистость своей продукции, в точности неизвестно.

Нередко на упаковке с краской указывается не укрывистость, а расход (м²/п, м²/кг или даже г/м;). Этот параметр является существенно менее определенным, поскольку сильно варьируется в зависимости от свойств поверхности, на которую наносится краска. По этой причине относиться к цифрам, приведенным на упаковке, следует с известной осторожностью. Например, одна и та же краска, имеющая укрывистость 10-13 м²/л (ISO 6504/1) может обеспечивать расход по ранее окрашенной поверхности 10-12 м²/п, по зашпаклеванной поверхности 7-9 м²/л, а по оштукатуренной поверхности 3-5 м²/л. Технология нанесения, применяемый малярный инструмент и квалификация исполнителя также влияют на расход краски.

Стойкость. Сразу оговоримся, что никакие лакокрасочные материалы не способны успешно противостоять "ковырянию" гвоздиком или хулиганским выходкам любимого кота. Под этим термином подразумевается стойкость к мытью, водостойкость (что не одно и то же), стойкость к истиранию, устойчивость к воздействию химических реагентов и способность противостоять образованию плесени.

Этот показатель является определяющим при выборе краски для конкретных условий эксплуатации. Материал, предназначенный для окрашивания потолков в спальнях и гостиных, допускает, как правило, только легкое мытье и может быть использован для отделки стен лишь в малопосещаемых, сухих помещениях. Стены в гостиных и спальнях должны окрашиваться красками с повышенной стойкостью к мытью, выдерживающими не менее 2 тыс. проходов щеткой, а в помещениях, внутренние поверхности которых подвергаются достаточно интенсивному воздействию (кухни, туалеты, лестничные клетки и т.п.) желательно применять материалы, допускающие не мене 5 тыс. проходов.

Некоторые водоразбавляемые краски выпускаются как в матовом, так и в полуматовом (а иногда и в полуглянцевом) исполнении. Как правило, стойкость матовой краски несколько ниже, чем полуматовой, а тем более полуглянцевой краски той же марки.

Водно-дисперсионные краски, предназначенные для использования во влажных и сырых помещениях, должны обладать повышенной водостойкостью и фунгицидными свойствами. Испытание на водостойкость проводят тем же методом, что и испытания на стойкость к мытью, с той лишь разницей, что окрашенная поверхность предварительно подвергается воздействию влаги от мокрой ткани, соприкасающейся с тестируемой поверхностью в течение определенного времени. Способность материалов этой группы препятствовать возникновению плесени обеспечивается присутствием в составе красок фунгицидных добавок. Среди всех водоразбавляемых красок водостойкие составы отличаются наибольшей стойкостью к мытью и истиранию (более 10 тыс. проходов щеткой).

Водно-дисперсионные материалы теряют свои свойства при замерзании, поэтому в холодное время года их необходимо хранить в отапливаемых помещениях и транспортировать в термостатированных фургонах. По этой причине не рекомендуется приобретать материалы этого типа на открытых строительных рынках в зимний период. Нет правил без исключений: некоторые фирмы производят водоразбавляемые краски (так называемая "зимняя формула"), способные выдерживать ограниченное(обычно до пяти) количество циклов замораживания-оттаивания без ухудшения свойств, что обязательно должно быть указано на упаковке.

Химическая стойкость к действию щелочей и кислот. Ряд пигментов изменяет свой цвет или обесцвечивается при соприкосновении с щелочными растворами. Например, малярная лазурь в щелочной среде обесцвечивается, свинцовый железный крон краснеет. Подобные пигменты не применяют для изготовления красочных составов, наносимых на поверхность свежею бетона или цементно-известковой штукатурки. Щелочестойкими являются почти все природные пигменты (охры, мумия, умбра, перекись марганца), а также многие искусственные пигменты (титановые белила, оксид хрома, органические пигменты: алый и оранжевый). Для изготовления специальных кислотостойких красок применяют только кислотостойкие пигменты (графит, титановые белила, оксид хрома). Пигменты, содержащие соединения свинца (свинцовые белила, свинцовые крон и сурик), токсичны и при их применении необходимо соблюдать установленные правила охраны труда.

3. Технологический процесс нанесения лакокрасочных материалов

Технологические процессы получения лакокрасочных покрытий разнообразны. Это связано с функциональным назначением окрашиваемого изделия, условиями его эксплуатации, характером окрашиваемой поверхности, применяемыми методами окрашивания и формирования покрытий.

Процесс получения лакокрасочного покрытия заключается в осуществлении следующих обязательных стадий:

• подготовка поверхности перед окрашиванием

• нанесение лакокрасочного материала

• отверждение лакокрасочного материала

Каждая из этих стадий влияет на качество получаемого покрытия и его долговечность. Рассмотрим влияние указанных факторов на долговечность покрытий в отдельности.

Подготовка поверхности перед окрашиванием играет существенную роль в обеспечении долговечности. Многолетний опыт применения лакокрасочных покрытий в различных отраслях промышленности показывают, что их долговечность приблизительно на 80 % определяется качеством подготовки поверхности перед окрашиванием. Некачественная подготовка поверхности металла перед окрашиванием вызывает ряд нежелательных последствий, приводящих к ухудшению защитных свойств покрытий:

- ухудшение адгезии покрытия к подложке

- развитие под покрытием коррозионных процессов

- растрескивание и расслоение покрытий

- ухудшение декоративных свойств

Между долговечностью покрытий и степенью очистки поверхности существует четко проявляющаяся зависимость.

В случае механических способов подготовки поверхности ориентировочные коэффициенты повышения сроков службы систем покрытий в зависимости от подготовки поверхности могут быть представлены следующим образом:

• окрашивание по неподготовленной поверхности – 1,0;

• очистка ручным способом – 2,0-1,5;

• абразивная очистка – 3,5-4,0.

Метод окрашивания и условия нанесения лакокрасочных материалов существенно влияет на долговечность покрытий. Сроки службы покрытий в зависимости от метода окрашивания могут различаться на 15-25%, что объясняется разной структурой сформированных покрытий (лучше при электростатическом, воздушном, безвоздушном распылении; хуже при окунании, струйном обливе).

Характеристики

Список файлов курсовой работы
