1 ТЕОРЕТИЧЕСКАЯ (ТЕХНОЛОГИЧЕСКАЯ) ЧАСТЬ
1.1 Назначение и классификация магистральных газопроводов
Магистральным газопроводом называется трубопровод, предназначенный для транспорта газа из района добычи или производства в район его потребления, или трубопровод, соединяющий отдельные газовые месторождения.
Ответвлением от магистрального газопровода называется трубопровод, присоединенный непосредственно к магистральному газопроводу и предназначенный для отвода части транспортируемого газа к отдельным населенным пунктам и промышленным предприятиям.
В соответствии со СНиП 2.05.06-85* в зависимости от рабочего давления в трубопроводе магистральные газопроводы подразделяются на два класса: класс I – рабочее давление от 2,5 до 10 МПа включительно; класс II – рабочее давление от 1,2 до 2,5 МПа включительно. Газопроводы, эксплуатируемые при давлениях ниже 1,2 МПа, не относятся к магистральным. Это внутрипромысловые, внутризаводские, подводящие газопроводы, газовые сети в городах и населенных пунктах и другие трубопроводы.
По характеру линейной части различают газопроводы:
-магистральные, которые могут быть однониточными простыми (с одинаковым диаметром от головных сооружений до конечной газораспределительной станции) и телескопическими (с различным диаметром труб по трассе), а также многониточными, когда параллельно основной нитке проложены вторая, третья и последующие нитки;
-кольцевые, сооружаемые вокруг крупных городов для увеличения надежности снабжения газом и равномерной подачи газа, а также для объединения магистральных газопроводов в Единую газотранспортную систему страны.
Магистральные газопроводы и их участки подразделяются на категории, требования к которым в зависимости от условий работы, объема неразрушающего контроля сварных соединений и величин испытательного давления, приведены в таблице 1.
Таблица 1 – Категории магистральных трубопроводов и их участков (СН и П 2.05.06-85*, стр.3, табл.1)
| Категория трубопровода и его участка | Коэффициент условий работы трубопровода при расчете его на прочность, устойчивость и деформативность, m | Количество монтажных сварных соединений, подлежащих контролю физическими методами, % общего количества | Величина давления при испытании и продолжительность испытания трубопровода |
| В | 0,60 | ||
| I | 0,75 | ||
| II | 0,75 | Принимается | по СНиП III-42-80* |
| III | 0,9 | ||
| IV | 0,9 |
На наиболее сложных (болота, водные преграды и т.д.) и ответственных участках трассы категория магистральных газопроводов повышается. Например, для участков подключения компрессорных станций, узлов пуска и приема очистных устройств, переходов через водные преграды шириной по зеркалу воды в межень 25 м и более СНиП устанавливает категорию I.
К категории В относятся газопроводы, сооружаемые внутри зданий и на территориях компрессорных станций и газораспределительных станций. При проектировании допускается категорию отдельных участков газопроводов повышать на одну категорию, против установленной СНиПом, при соответствующем обосновании.
К категориям магистральных газопроводов и их участкам в зависимости от коэффициента условий работы при расчете на прочность предъявляются определенные требования в части контроля сварных соединений физическими методами и предварительного испытания Рисп.
1.2 Состав сооружений магистрального газопровода
В соответствии со СНиП к магистральным газопроводам относят трубопроводы и ответвления (отводы) от них диаметром до 1420 мм с избыточным давлением транспортируемого продукта не более 10 МПа, предназначенные для транспортировки:
природного или попутного нефтяного углеводородного газа из районов добычи (от головных компрессорных станций (КС) до газораспределительных станций (ГРС)) городов и населенных пунктов;
сжиженных углеводородных газов с упругостью насыщенных паров не более 1,6 МПа при температуре 45 °С с мест производства (заводов) до мест потребления (перевалочные базы, пункты налива, промышленные и сельскохозяйственные предприятия, порты, ГРС, пусковые базы);
товарной продукции в пределах головных и промежуточных КС, станций подземного хранения газа, ГРС, замерных пунктов.
Аналогично определяют магистральные водо-, конденсато- и аммиакопроводы.
В состав подземного магистрального газопровода входят линейная часть и наземные объекты (рисунок 1).

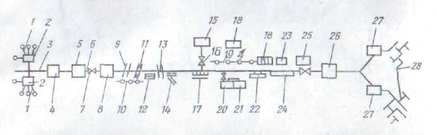

Рисунок 1 - Схема магистрального газопровода:
1 - газовая скважина со «шлейфом»; 2 - газосборный пункт; 3 - газопромысловый коллектор; 4 - головные сооружения; 5 - ГКС; 6 - магистральный газопровод; 7 - запорная арматура; 8 - промежуточная КС; 9, 11, 13 - переходы соответственно через малую преграду, дорогу и крупную водную преграду; 10 - линия связи; 12 - аварийный запас труб; 14 - вдольтрассовая дорога с подъездами; 15, 26 - ГРС; 16 - отвод от газопровода; 17 - защитное сооружение; 18 - система ЭХЗ; 19 - ЛЭП; 20 - ПХГ; 21 - КС ПХГ; 22 - водосборник; 23 - дом линейного ремонтера-связиста; 24 - лупинг; 25 - вертолетная площадка; 27 - ГРП; 28 - городские газовые сети
На промысле газ от скважин под действием пластового давления по сборным индивидуальным газопроводам («шлейфам») поступает на газосборные пункты, где осуществляют первичный замер его, а при необходимости и редуцирование. От газосборных пунктов газ поступает в промысловый газосборный коллектор и по нему на головные сооружения (установку комплексной подготовки газа - УКПГ), где проводят его очистку, осушку, вторичный замер и доведение до товарной кондиции.
На головной КС газ компримируется до номинального рабочего давления (как правило, до 7,5 МПа). Затем он поступает в линейную часть магистрального газопровода.
К линейной части магистрального газопровода относят собственно магистральный газопровод с линейной арматурой, переходами через естественные и искусственные преграды, линиями технологической связи и электропередачи, вдольтрассовыми и подъездными дорогами, защитными сооружениями, отводами к промежуточным потребителям, водо- и конденсатосборниками и другими узлами, системой электрохимической защиты; лупинги, аварийный запас труб, вертолетные площадки и дома линейных ремонтеров-связистов.
В состав наземных объектов магистрального газопровода входят КС, ГРС и газораспределительные пункты (ГРП). Основные сооружения КС - компрессорная станция, ремонтно-эксплуатационный и служебно-эксплуатационные блоки, площадка с пылеуловителями, градирня, резервуар для воды, масляное хозяйство, установки охлаждения газа и др. При КС, как правило, сооружают жилой поселок. Головные сооружения и головная КС часто представляют собой единый площадочный комплекс. КС отстоят друг от друга на расстоянии примерно 125 км.
Газ, поступающий на ГРС, дополнительно обезвоживается, очищается, редуцируется (до 1,2 МПа), одоризуется, замеряется и распределяется по трубопроводам отдельных потребителей или групп их.
Подземные хранилища газа (с КС или без них) предназначены для регулирования сезонной неравномерности потребления газа (летом газ в них накапливается, а зимой подается потребителям). Подземные хранилища газа сооружают вблизи крупных городов и промышленных центров. Обычно газ закачивают в водоносные горизонты пористых пород, выработанные нефтяные и газовые месторождения или в специально разработанные (вымытые) хранилища в соляных отложениях значительной мощности.
1.3 Требования к трубам и материалам
Для строительства магистральных газопроводов должны применяться трубы стальные бесшовные, электросварные прямо шовные, спиральные и другие специальные конструкции, изготовленные из:
– спокойных и полуспокойных углеродистых, реже легированных сталей диаметром 50 миллиметров включительно;
-
спокойных и полуспокойных низколегированных сталей диаметром до 1020 миллиметров;
-
низколегированных сталей в термически или термодинамически упрочнённом состоянии для труб диаметром до 1420 миллиметров;
Трубы бесшовные следует применять по ГОСТ8731–87, ГОСТ8732–87, ГОСТ8734–75, группы В. При соответствующем технико-экономическом обосновании можно использовать по ГОСТ9567–75. Трубы стальные электросварные диаметром до 800 миллиметров по ГОСТ20295–85. Для труб диаметром свыше 800 миллиметров по техническим условиям, утверждённым в установленном порядке с выполнением при заказе и приёмке труб требований, перечисленных ниже.
Трубы должны иметь сварное соединение, равнопрочное основному металлу трубы. Сварные швы труб должны быть плотными, непровары и трещины любой протяжённости и глубины не допускаются. Отклонение от номинальных размеров наружных диаметров торцов труб не должны превышать величин, приведённых в ГОСТах, а для труб диаметром свыше 800 миллиметров не должны превышать плюс минус 2 миллиметра.
Овальность концов труб, то есть отношение разности между наибольшими и наименьшими диаметрами в одном сечении к номинальному диаметру, не должна превышать 1%. Овальность труб толщиной 20 миллиметров и более не должна превышать 0,8%.
Кривизна труб не должна превышать 1,5 миллиметров на 1 метр длины, а общая кривизна не более 0,2% длины трубы.
Длина поставляемых заводом труб должна быть в пределах 10,5 – 11,6 метров.
Трубы диаметром 1020 миллиметров и более должны изготавливаться из листовой и рулонной стали, прошедшей 100% контроль физическими неразрушающими методами.
Отношение предела текучести к временному сопротивлению (то есть пределу прочности) и относительное удлинение металла труб должны удовлетворять требования СНиП.
Кольцевые сварные соединения должны выполняться с применением дуговых методов сварки (в том числе ручной, автоматической под флюсом, механизированной в среде защитных газов, механизированной само защитной порошковой проволокой), а также электроконтактной сваркой – оплавлением.
Сталь труб должна хорошо свариваться.
Пластическая деформация металла в процессе производства труб (экспандирование) должно быть не более 102%.
В металле труб не допускается наличие трещин, плён, закатов, а также расслоений длиной более 80 миллиметров в любом направлении. Расслоение любого размера на торцах труб и в зоне шириной 25 миллиметров от торца не допускается.
Зачистка внешних дефектов труб (кроме трещин) допускается при условии, что толщины стенки труб после зачистки не выходят за пределы допусков на толщину стенки.
Сварные соединения труб должны иметь плавный переход от основного металла к металлу шва без острых углов, подрезов, непроваров, утяжек, осевой рыхлости и других дефектов в формировании шва. Усиление наружного шва для труб с толщиной стенки до 10 миллиметров должно находиться в пределах 0,5 – 2,5 миллиметров, а более 10 миллиметров 0,5 – 3 миллиметров. Высота усиления внутреннего шва должна быть не менее 0,5 миллиметров.
Смещение наружного и внутреннего слоёв заводского сварного шва не должно превышать 20% толщины стенки при толщине до 16 миллиметров и 15% более 16 миллиметров.
Концы труб должны быть обрезаны под прямым углом и иметь раздел покромок под сварку. Форма разделки покромок определяется техническими условиями.
Косина реза торцов труб должна быть не более 2 миллиметров.
Каждая труба должна проходить на заводах изготовителях испытания гидростатическим давлением.
Все сварные соединения труб должны быть полностью проверены физическими не разрушающимися методами контроля (ультразвуком с последующей расшифровкой дефектных мест расшифровкой просвечиванием).
1.4 Правила эксплуатации линейной части
Линейная часть магистрального газопровода — наиболее фондоемкое сооружение. Состоянием линейной части во многом определяется надежность газоснабжения потребителей. В связи с тем, что объекты линейной части газопровода рассредоточены на сотни и тысячи километров, значительно усложняется их эксплуатация. Для поддержания необходимого уровня технического состояния объектов линейной части газопровода, требуется квалифицированное и своевременное проведение профилактических и ремонтных работ. Для этого в структуре производственного газотранспортного объединения предусмотрены соответствующие отделы и подразделения.
Производственное газотранспортное объединение осуществляет эксплуатацию одного или нескольких магистральных газопроводов. Для эксплуатации участков магистральных газопроводов в составе объединения создаются линейные производственные управления (ЛПУМГ), в которых непосредственным обслуживанием линейной части занимаются линейно-эксплуатационные службы (ЛЭС). Руководство организацией эксплуатации линейной части в объединении осуществляет главный инженер через производственно-технический отдел (ПТО) по эксплуатации магистральных газопроводов, на который возложены следующие основные обязанности:
- проведение единой технической политики в области эксплуатации газопровода,
