Руд=8Вт/м²

Ру. ст = Руд S

Ру. ст = 8 32 = 256 Вт

n = Ру. ст / Рсв

n = 256/80 " 3,2 шт.

n = 3 [шт].

2.7.5 Агрегатная

Размер производственного участка А=8м, В=8м, S=48м, высота Нр=5м.

Выбираем светильники ПСО-0.2 с с одной лампой ДНаТ 400.

При Е=200Лк

Руд=8Вт/м²

Ру. ст = Руд S

Ру. ст = 848 = 384 Вт

n = Ру. ст / Рсв

n = 384/80 " 4,8 шт.

n = 5 [шт].

2.7.6 Вентиляторная

Размер производственного участка А=8м, В=4м, S=32м, высота Нр=5м.

Выбираем светильники ПСО-0.2 с с одной лампой ДНаТ 400.

При Е=200Лк

Руд=8Вт/м²

Ру. ст = Руд S

Ру. ст = 832 = 256 Вт

n = Ру. ст / Рсв

n = 256/80 " 3,2 шт.

n = 3 [шт].

2.7.7 Голтовочная

Размер производственного участка А=16м, В=10м, S=160м, высота Нр=5м.

Выбираем светильники ПСО-0.2 с с одной лампой ДНаТ 400.

При Е=200Лк

Руд=8Вт/м²

Ру. ст = Руд S

Ру. ст = 8160 = 1280 Вт

n = Ру. ст / Рсв

n = 1280/80 " 16 шт.

n = 16 [шт].

2.7.8 Расчет и выбор сечений питающей и распределительной сети освещения и проверка на потерю напряжения

Сеть, падающая электроэнергию от трансформатора понижающей подстанции к светильникам состоит из питающей и распределительной линий. К расчету предъявляются следующие требования:

а) Выборное сечение провода и кабеля должно обеспечивать требуемое напряжение у источников света

б) Токовые нагрузки по проводам не должны превышать допустиые значения

в) Питание шины не должно иметь большой потери мощности

Для того чтобы выбрать ШОС надо найти номинальной ток одной группы ламп:

Iн = Pу / n U

Iн = 14400/4 220 = 18 [А]

Iн = 18 [А]

По приложению выбираем тип осветительного шинопровода: ШОС 80-65.

Допустимый длительный ток 50 А. Для защиты осветительных шинопроводов от к. з. используем автоматические выключатели АЕ2000-25-12.5

2.8 Проверка элементов цеховой сети

1) Согласно условиям по токам КЗ автоматы проверяются:

а) на надежность срабатывания:

1SF:

SF1:

SF:

Надежность срабатывания автоматов обеспечена.

б) отключающую способность:

1SF:

SF1:

SF:

Автомат при КЗ отключается не разрушаясь;

в) на отстройку от пусковых токов. Учтено при выборе К₀ для Iу (кз) каждого автомата:

Iу (кз) I_п (для Эд);

Iу (кз) I_пик (для РУ).

2) Согласно условиям проводники проверяются:

а) на термическую стойкость:

КЛ1:

КЛ2:

КЛ3 (ШНН-РП1):

По термической стойкости кабельные линии удовлетворяют;

б) на соответствие выбранному аппарату защиты:

учтено при выборе сечения проводника:

3. Согласно условиям шинопровод проверяется:

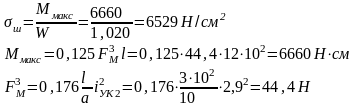

а) на динамическую стойкость:

для алюминиевых шин Н/см².

так как l = 40 м, a один пролет l = З м то имеем 13 пролетов.

Принимается установка шин "плашмя" с а = 100 мм.

Шинопровод динамически устойчив.

б) на термическую стойкость:

Шинопровод термически устойчив, следовательно, он выдержит кратковременно нагрев при КЗ до 200 °С.

4. По потере напряжения линия ЭСН должна удовлетворять условию

что удовлетворяет силовые нагрузки.

Выполненные проверки элементов ЭСН показали их пригодность на всех режимах работы.

2.9 Определение расхода и потерь ЭЭ в цеховой сети за год

При отсутствии данных об удельных расходах годовой расход активной электроэнергии для отдельных цехов и предприятий в целом находиться из соотношения:

- коэффициент энергоиспользования, который для машиностроительной промышленности составляет .

- годовая продолжительность работы силовых приемников или годовой фонд работы. Для предприятия работающего в две смены по 8 часов составляет 4500 часов.

Годовой расход электроэнергии для освещения составляет:

- годовое число часов использования осветительной нагрузки, значение которого зависит от сменности предприятия и географической широты его расположения. Внутренне освещение при двухсменной работе на нашей широте составляет 2100 часов.

Таким образом общий расход электроэнергии составит:

Число часов максимальных потерь:

Потери ЭЭ в трансформаторах:

Потери ЭЭ в магистральном шинопроводе:

Потери ЭЭ в распределительном шинопроводе находим по формуле:

,

Потери в линиях, питающих распределительные щиты определяем по формуле:

Так как кабели, соединяющие индивидуальные потребители ЭЭ с распределительными щитами очень короткие (до 10 метров), то потери энергии в них малы и мы их не учитываем.

Суммарные потери по цеху:

Потери в цеховой сети за год в%:

Заключение

В данной пояснительной записке произведен расчет электроснабжение электромеханического цеха, целью которого является выбор наиболее оптимального варианта схемы, параметров электросети и ее элементов, позволяющих обеспечить необходимую надежность электропитания и бесперебойной работы цеха.

В ходе выполнения курсового проекта мы произвели расчет электрических нагрузок методом упорядоченных диаграмм. Выбрали количество и мощность трансформаторов, с учета оптимального коэффициента их загрузки и категории питающихся электроприемников. Выбрали наиболее надежный вариант сечения проводов и кабелей питающих и распределительных линий. Произвели расчет токов короткого замыкания. Определили мощность компенсирующих устройств.

На основе произведенных расчетов можно сделать вывод, что выбран наиболее оптимальный и рациональный вариант электроснабжения электромеханического цеха.

Список используемой литературы

1. "Справочник по проектированию электроснабжения". Под ред. В.И. Круповича, Ю.Г. Барыбина, М.Л. Самовера; М.: Энергия, 1980г.

2. "Фёдоров А.А., Каменева В.В. "Основы электроснабжения промышленных предприятий". М., "Энергия", 1979.

3. Правила устройства электроустановок, М. "Госэнергонадзор", 2000.

4. Справочник по электроснабжению промышленных предприятий, Ч.1 и 2, под ред. Фёдорова А.А., Сербиновского Г.В. М.: "Энергия", 1973.

5. "Расчет и проектирование схем электроснабжения" Шеховцов 2002г.

6. Конспект лекций по электроснабжению промышленных предприятий.
