Принцип работы объемных насосов фирмы Pierburg аналогичен роликовым, только вместо дискового ротора в нагнетателе используются две шестерни - наружная и внутренняя.
Роликовые насосы способны развивать максимальное давление до 6-10 атм., шестеренчатые - до 4 атм.
Центробежные насосы делятся на турбинные и вихревые, а нагнетающим элементом у них служит крыльчатка с лопастями различной конфигурации. Если лопасти плоские - перед нами представитель турбинных насосов. Максимальное давление, развиваемое этими насосами, не превышает 4 атм., а КПД - 10-15%, однако они отличаются стабильным потоком и работают практически без пульсаций давления. Используются обычно в качестве первой ступени многоступенчатых насосных систем распределенного и центрального впрыска.
Вихревой насос имеет крыльчатку с выемками сферической формы - такая конструкция лопаток при вращении создает дополнительные завихрения жидкости. За один оборот крыльчатки одно и то же количество топлива под действием центробежной силы многократно отбрасывается от центра к периферии, в результате чего последовательно наращивается его кинетическая энергия. Вихревые насосы развивают давление в 4-9 раз выше по сравнению с турбинными, а их КПД составляет 30-45%. Такие насосы хороши для перекачки не только бензина, но и других маловязких легколетучих жидкостей - спирта, эфира и т.п. Однако при перекачке смесей с абразивными включениями, например, некачественного бензина, они быстро выходят из строя. От поломки не спасает даже сетчатый фильтр на входе впускного патрубка.
3.1.2 Параметры
Основные характеристики любого бензонасоса - производительность и развиваемое давление (есть и другие - мощность, КПД, частота вращения вала насоса). Для гарантированной прокачки бензина через фильтр тонкой очистки бензонасос должен обеспечивать давление, в 1,3-2 раза большее необходимого рабочего давления в системе впрыска (2,5-5,5 атм). Производительность насоса должна существенно превышать потребности двигателя даже на режимах максимальной мощности и, в зависимости от объема двигателя, составлять 1-2 л/мин. Независимо от режима работы мотора, бензонасос постоянно включен. В результате электродвигатель насоса потребляет от АКБ машины одинаковую мощность (порядка 60 Вт) и при неизменном числе оборотов перекачивает бензин. По сути, бензонасосу "безразлично", работает мотор на холостых оборотах или на максимальных - в любом случае нужная подача топлива в форсунки обеспечивается регулятором давления, а лишний бензин по "обратке" возвращается в бензобак.
3.1.3 Дислокация
Электробензонасосы могут устанавливаться как вне бензобака, так и внутри него. Соответственно, существует два их типа - наружный и внутренний. Наружные бензонасосы, часто называемые подвесными, крепятся под днищем автомобиля на резиновых "амортизаторах" и имеют защитный металлический картер. Такое расположение облегчает осмотр насоса, его диагностику, а при необходимости - замену.
Конструкция внутреннего, так называемого погружного бензонасоса включает в себя топливоотражающую камеру, обеспечивающую постоянство подачи топлива при движении автомобиля по прямой и в повороте, датчик уровня топлива и необходимые электрические и гидравлические соединения. Блок насоса имеет встроенный регулятор давления и сетчатый фильтр грубой очистки, устанавливаемый на входе нагнетательной секции.
Регулятор давления сбрасывает лишний бензин прямо в бак. При этом отпадает необходимость в наличии длинного трубопровода - "обратки", тянущейся через все днище автомобиля к двигателю. В случае отказа погружного бензонасоса вынуть его наружу можно только сняв бензобак, а это требует значительных временных затрат.
3.2 Топливопровод и фильтр тонкой очистки
Топливопроводы и изготавливаются из стальных освинцованных или оцинкованных трубок. Трубки соединяются с топливным насосом и с баком резиновыми шлангами в тканевой оплетке и закрепляются винтовыми стяжными хомутами. Топливный насос с карбюратором соединяется резиновым шлангом. Подающий топливопровод изготавливается диаметром 8 мм, сливной диаметром 6 мм. Перед топливным насосом на шлангах устанавливается фильтр тонкой очистки топлива и крепится на шлангах винтовыми стяжными хомутами. Фильтр неразборной конструкции с бумажным фильтрующим элементом в пластмассовом корпусе. Пластмассовый корпус с крышкой сварены ультразвуковой сваркой или токами высокой частоты.
3.3 Топливный фильтр
Топливный фильтр грубой отчистки устанавливают у топливного бака. Его фильтрующий элемент состоит из тонких пластин 3 (Рис.6, а), имеющих выштампованные выступы высотой 0,05 мм. Топливо очищается, проходя через щели между пластинами.
Рисунок 6. Топливные фильтры: а-грубой очистки, б-тонкой очистки; 1-отстойник, 2-отверстия для топлива, 3 - пластины фильтрующего элемента, 4 - сливная пробка, 5-керамический фильтрующий элемент, 6-гайка, 7-скоба крепления отстойника
Фильтр тонкой очистки имеет керамический фильтрующий элемент 5 (Рис.6, б) или мелкую сетку, свернутую в рулон. Устанавливают его перед карбюратором или на входе в нагнетательную магистраль двигателя с впрыскиванием бензина.
4. Основные неисправности
Топливный насос проверяют непосредственно на двигателе или сняв его с двигателя. Для проверки насоса на двигателе топливопровод отсоединяют от карбюратора и опускают его конец в прозрачный сосуд, заполненный бензином. Если при нажатии на рычаг ручной подкачки из топливопровода выбивает сильная струя топлива, насос исправен. Выход из топливопровода пузырьков воздуха указывает на подсос воздуха (негерметичность) в соединениях трубопроводов или насосе.
Для обнаружения неисправностей топливного насоса также без снятия его с двигателя применяют прибор модели 527Б, состоящий из шланга с наконечниками и манометром. Шланг присоединяют одним концом к карбюратору, другим - к топливопроводу, идущему от насоса к карбюратору. Пустив двигатель, по манометру определяют давление, создаваемое насосом при малой частоте вращения коленчатого вала.
Для уточнения неисправности измеряют падение давления. Если оно превышает 10 кПа за 30 с после остановки двигателя, то это вызвано неплотным прилеганием клапанов насоса или игольчатого клапана карбюратора. Присоединив манометр к топливопроводу, идущему к карбюратору, пускают двигатель и дают ему поработать на топливе, имеющемся в поплавковой камере карбюратора, до установления давления топлива на ранее замеренном уровне. Если и при таком соединении манометра после остановки двигателя падение давления превысит 10 кПа за 30 с, это свидетельствует о негерметичности клапанов насоса.
Для проверки разрежения, создаваемого насосом, используют вакуумметр, который присоединяют к впускному штуцеру насоса. Проворачивая коленчатый вал двигателя стартером, замеряют разрешение, которое у исправного насоса должно составлять 45-50 кПа. Меньшее разрежение обусловливается негерметичность выпускного клапана, повреждением диафрагмы или прокладки.
О повреждении диафрагмы свидетельствуют прекращение подачи топлива и его вытекание из отверстия в корпусе насоса. Если при уменьшении или полном прекращении подачи топлива рычаг ручной подкачки перемещается свободно, это указывает на потерю упругости пружины диафрагмы. Наконец, если рассмотренных неисправностей топливного насоса и зазоров в системе питания не обнаружено, но подача топлива недостаточна, следует сравнить размеры рычага привода насоса с новым рычагом, так как возможен износ конца рычага.
В неисправном топливном насосе поврежденную диафрагму, потерявшую упругость пружину диафрагмы или изношенный рычаг привода заменяют. При повреждении дисков диафрагмы в пути отпускают гайку их крепления и, смазав диски мылом, устанавливают их так, чтобы места повреждения не совпадали. При негерметичности клапанов насос разбирают, клапаны промывают в бензине и устанавливают на место. Изношенные клапаны заменяют.
5. Выбор оборудования, приспособлений и инструментов
Диагностирование топливного насоса заключается в проверке развиваемого давления, а также герметичности его клапанов, которое проводится с использованием прибора НИИАТ-527Б (рис.7) непосредственно на автомобиле. Перед проверкой прогревают двигатель до рабочей температуры, затем, остановив двигатель и разъединив топливопровод бензонасос - карбюратор, присоединяют шланг прибора к карбюратору, кран - к топливопроводу от бензонасоса. Затем отвертывают на два-три оборота иглу крана прибора, пускают двигатель и дают ему поработать при минимальной частоте вращения коленчатого вала; по шкале манометра проверяют давление, развиваемое топливным насосом (нормальное давление должно соответствовать данным, приведенным в табл.22).
Далее полностью ввертывают иглу крана прибора, останавливают двигатель и определяют по манометру падение давления за 30 с; клапаны топливного насоса считаются исправными, если падение давления за это время не превысит 0,01 МПа.
Рисунок 7. Прибор НИИАТ-527Б для проверки топливных насосов: I-кран, 2 - сменные штуцера, 3 - мановакуумметр
Затем отвертывают иглу крана прибора и пускают двигатель. Дав ему поработать 10...15 с, останавливают, определяют падение давления за 30 с и сравнивают его с падением давления, полученным при предыдущей проверке (более быстрое падение давления при повторной проверке указывает на неплотность топливного клапана поплавкового механизма карбюратора, которая приводит к повышению уровня топлива в поплавковой камере). Если топливный насос не развивает необходимого давления и не обеспечивает подачи топлива или из нижней части корпуса насоса происходит утечка топлива, насос снимают с автомобиля и подвергают ремонту с проверкой всех его деталей.
6. Технологический процесс проведения
Снимите трубку, идущую к карбюратору, и сделайте несколько качков, используя ручной привод насоса. Работоспособность его тут же выяснится.

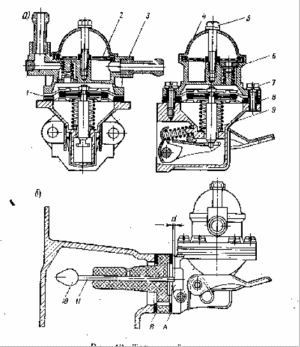

Рисунок 8. Топливный насос а - насос б - положение толкателя насоса
Правда, имеется один нюанс: механизм ручной подкачки будет бездействовать, если толкатель 11 в это время расположится на вершине эксцентрика 10, а шток диафрагмы соответственно в крайнем нижнем положении. Надо всего лишь с помощью пусковой рукоятки повернуть коленчатый вал двигателя на один оборот, эксцентрик и шток займут другое положение, а механизм ручной подкачки снова заработает. Если проверка показала, что топливный насос не в силах подать бензин вверх к карбюратору, с ним необходимо разобраться. Износ или повреждение диафрагмы, засорение или залипание клапанов, засорение фильтра или потеря герметичности - вот основные причины выхода топливного насоса из строя. Сначала надо проверить герметичность, так как это чревато пожаром. Кроме того, это экономически невыгодно. И еще: нарушение герметичности позволяет воздуху проникать внутрь насоса, в полость разряжения.
Топливный насос (рис.8) необходимо внимательно осмотреть, особенно прилегание крышки 4 к корпусу 3. перекос крышки, ослабшее крепление ее, с перекосом установленный сетчатый нейлоновый фильтр (одновременно служит уплотнительной прокладкой) способствуют подтеканию бензина. Местом просачивания бензина бывает разъем корпуса и нижней крышки насоса. Если имеются серьезные подозрения на неисправность внутренностей топливного насоса, его снимают, разбирают и принимают меры.
Снять топливный насос - просто. Сначала отсоединяют трубки, подводящие и отводящие бензин. Не забудьте заглушить отверстия трубки, подающей бензин из топливного бака. Топливный насос крепится к блоку цилиндров на двух шпильках гайками размером 13 мм. Отвернув эти гайки и сняв пружинные шайбы, насос отделяют от блока. Между блоком цилиндров и топливным насосом устанавливаются три прокладки: две тонкие уплотнительные бумажные, а между ними массивная теплоизоляционная. Чтобы бумажные прокладки остались целыми, при снятии топливного насоса надо соблюдать осторожность. Перед разборкой топливный насос тщательно промывают в бензине. Состоит насос из верхней и нижней крышек и корпуса. Сначала снимают верхнюю крышку, для чего надо ключом 8 мм отвернуть болт 5. Крышка надежно защищает сетчатый фильтр 2, который, в свою очередь, ограждает всасывающий клапан 6 от песчинок и прочих загрязнений. Корпус топливного насоса соединен с нижней крышкой шестью винтами 7. Прежде чем разъединить их, советуем сделать пометки на корпусе и крышке. Это облегчит сборку и обеспечит герметичность. Перевернув снятый корпус насоса, вы обнаружите и нагнетательный клапан. Случается, клапаны топливного насоса залипают, засоряются и теряют подвижность. Это уже неприятно, так как оба клапана запрессованы в корпусе и в домашних условиях не разбираются. Проверить подвижность клапанов можно. Подавая сжатый воздух в нагнетательный патрубок (с помощью насоса для накачки шин), нетрудно проследить за поведением нагнетательного клапана. Исправный, он должен садиться в седло и не пропускать воздух. Работоспособность всасывающего клапана проверяют аналогично при подаче воздуха во всасывающий патрубок. Если один из клапанов отказался работать (залип), можно попытаться заостренной спичкой аккуратно сдвинуть его с места и проследить, плотно ли прилегает он к седлу под действием пружины. Бывают случаи, когда из-за отказа клапанов приходится менять корпус или весь топливный насос. Повернув шток на 90о, диафрагмы вместе с двумя дистанционными прокладками отделяют от нижней крышки насоса. Снижение упругости пружины 9 диафрагм 8 может быть причиной неисправности топливного насоса. Дефект встречается редко, и если все-таки в этом причина, а вы в пути, то пружину следует растянуть, так как в таком виде она еще некоторое время послужит. Длина пружины в свободном состоянии равна 47 мм. Если топливный насос отказал по вине диафрагм, а станции технического обслуживания вблизи нет, не теряйтесь. Из полиэтиленовой пленки изготовьте самодеятельные диафрагмы и разместите их между стандартными. Несколько сотен километров вы проедете.
Существуют некоторые тонкости при установке отремонтированного топливного насоса. Сначала устанавливают прокладку В (см. рис.40) толщиной 0,70-0,80 мм, затем теплоизоляционную, а на нее прокладку А=0,27...0,33 мм. При таком наборе прокладок между корпусом топливного насоса и блоком цилиндров минимальный выход толкателя (его внутренний торец касается затылка кулачка) должен быть в пределах 0,8-1,3 мм (размер d). Если d1,3 мм. В этом случае используют еще одну прокладку С толщиной 1,2-1,3 мм, еще раз контролируют размер d и закрепляют насос. Следует помнить: между топливным насосом и теплоизоляционной прокладкой всегда должна стоять прокладка А.
Некоторые бензонасосы хорошо работают до первой разборки, а потом начинают хандрить. Причина заключается в плохой герметичности между корпусом и нижней крышкой насоса. В этом случае сопрягаемые поверхности прикладывают друг к другу (без диафрагм), замечают, в каком месте имеется просвет, и поверхности притирают, благо это делать легко, так как корпус и крышка изготовлены из податливого сплава.
7. Экономический вопрос
Определим трудозатраты на проведение ТО-1 по выражению
Т1 = N1г×t1×П% (1)
где t1 - норма затрат на ТО-1;
П% - коэффициент, учитывающий повышение производительности труда, П% = 0,965;
