Просмтор этого файла доступен только зарегистрированным пользователям. Но у нас супер быстрая регистрация: достаточно только электронной почты!

Текст из файла (страница 5)

К достоинствам машин описанного типа относят высокую производительность, универсальность по видам перерабатываемых материалов, удобство управления и обслуживания, а также надежность в эксплуатации.

Определенный недостаток таких ЛМ, впрочем, как и всех термопластавтоматов с совмещенной пластикацией, состоит в существенных потерях при осевом движении червяка от трения материала о стенки цилиндра, что затрудняет достижение высоких скоростей впрыска.

Одночервячные ТПА с усилием запирания от 2500 кН до 4000 кН являются наиболее востребованными машинами. В России подобные ТПА выпускают ГП «Красмашзавод» (г. Красноярск), ОАО «Савма» (г.Кимры), ОАО «Тульский НИТИ» (г. Тула), СП «Сувенир» (г.Ульяновск), Концерн «Точлитмаш» (г.Тирасполь) [31,32]. Из перечисленных предприятий серийное производство ТПА освоено ГП «Красмашзовод», технические характеристики продукции которого представлены в таблице 2.

Таблица 2

Технические характеристики термопластавтоматов серии 221 производства ГП «Красмашзавод»

Широкомасштабное внедрение прогрессивных термопластов требует дальнейшего совершенствования технологии их переработки от подготовительной операции - сушки до финишной термообработки. С целью совершенствования и интенсификации процесса сушки термопластов была разработана [33,34] технология сушки в фонтанирующем слое с одновременным облучением ИК лучами. При конвекционно - лучевом теплообмене обеспечивалось объемное и быстрое удаление влаги из обрабатываемых термопластов до требуемых значений остаточной влажности, что позволяет исключить основные виды брака в деталях, образцах (пузыри, расслоения, трещины «серебра», включения - продукты термоокислительной деструкции), увеличивая их эксплуатационный ресурс в 2-4 раза. При этом производительность сушки возрастает в 10-20 раз.

Анализ литература показал, что базальтовые волокна относятся к перспективному классу наполнителей для ПКМ, так как обладают комплексом уникальных свойств: высоким уровнем физико-механических и химических свойств, долговечностью, стабильностью свойств при длительной эксплуатации в различных условиях. Базальтовые волокна экологичны, не выделяют опасных для здоровья людей веществ в воздушной и водной средах, негорючие, в настоящее время они полностью заменили канцерогенный асбест во всех областях его применения.

Для изготовления ПКМ довольно часто в качестве связующих применяют термопласты, в частности ПЭ, поэтому композиционные материалы на его основе находят все большие области применения. Широкое применение ПЭ объясняется сочетанием его ценных свойств со способностью перерабатываться при температуре 120 — 280°С всеми известными высокопроизводительными методами, применяемыми при переработке термопластов. Кроме того, полиэтилен — один из самых дешевых полимеризационных пластиков.

2. Экспериментальная часть

2.1. Объекты и методы исследования

Сырьем для производства БП служит ПЭВД марки 21008-75 со светостабилизирующей, термостабилизирующей и антикоррозийной добавкой (табл.3).

Таблица 3

Характеристика полиэтилена марки 21008-75

Базальтовая вата производства “Ивотского стекольного завода”, Брянская область, ТУ 21-23-247-88.

Качественный анализ базальтовой ваты:

Si, Na, Al, Fe, Mg, Mn, Cu, Ca, Ti, Co, Cr, Zn, Sb, F;

редкие элементы: Ga, Rh, Hg, Sc.

Количественный анализ базальтовой ваты (%):

SiO₂ - 55,06; Al₂O₃ - 27,08; Fe₂O₃ - 3,1; CaO - 4,95; MgO - 4,16.

Полиэтиленсилоксановая жидкость (ПЭС-5) ( ГОСТ Т13004-77)

Внешний вид – бесцветная жидкость без запаха.

- содержание кремния – 26-28 масс.%;

- плотность – 990-1020 кг/м³;

- молекулярная масса – 1000.

Методы испытания

Физико-химические и физико-механические свойства определяли в соответствии со стандартными методиками:

Оценка достоверности результатов измерений физико-механических показателей проводилась по ГОСТ 14359-69.

Метод термогравиметрического анализа

Изменение массы, скорости изменения массы и величин тепловых эффектов при нагреве образцов изучалось методом термогравиметрического анализа с использованием дериватографа системы “Паулик - Паулик - Эрдей” фирмы МОМ марки Q-1500D[35].

Условия эксперимента:

навеска - 200 мг;

среда - воздух;

интервал нагрева - до 1000С;

скорость нагрева (V_м) - 10С/мин.

относительная ошибка не превышает 1%.

Энергию активации термодеструкции материалов определяли методом Г.О. Пилояна по кривой ДТГ по формуле[36]:

, (1)

где Е - энергия активации, Дж/моль;

m – уменьшение веса вещества в результате удаления летучих продуктов реакции, мг;

_m – скорость потери массы исходной пробы вещества, мг/мин;

R - универсальная газовая постоянная, Дж/градмоль;

Т - температура, К;

В - константа.

Уравнение (1) можно представить в виде:

, (2)

где k₀ -предэкспоненциальный множитель

Графическая интерпретация экспериментальных данных в соответствии с уравнением (2) в координатах дает прямую, тангенс угла наклона которой к оси абсцисс позволяет вычислить энергию активации процесса, а отрезок отсекаемый на оси ординат - предэкспоненту[37].

(3)

Отсюда .

2.2. Результаты эксперимента и их обсуждение

Одно из ведущих мест в общем объеме производства и потребления пластических масс принадлежит полиэтилену. Это обусловлено высокой экономической эффективностью его производства и применения, наличием сырьевой базы, хорошей перерабатываемостью в изделия экструзией, литьем под давлением, термоформованием из листов, сочетанием в полимере ценных технических и эксплуатационных свойств.

При получении изделий различного назначения и в зависимости от метода переработки в ряде случаев приходится модифицировать существующие и создавать новые композиционные материалы на основе ПЭ. Кроме того для создания конкурентоспособного материала необходимо его удешевление без ухудшения свойств, что возможно за счет введения дешевых наполнителей, таких как базальтовая вата, отработанная в течение 5 лет на азотно-кислородной станции в качестве теплоизоляционного материала на ООО «Саратоворгсинтез».

Основные эксплуатационные свойства наполненных материалов в значительной степени зависят от формы, размера, удельной поверхности, содержания в композиции, физико-химических характеристик наполнителей и технологии их введения [38]. Для оценки возможности использования базальтовой ваты в качестве наполнителя для базальтопластиков определен ряд ее свойств: гранулометрический состав, насыпная плотность, поведение при воздействии повышенных температур.

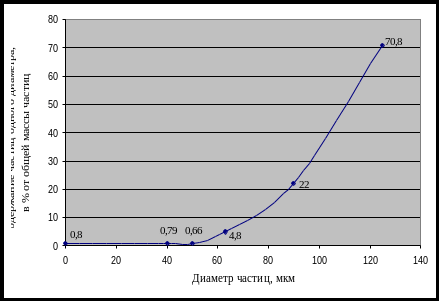

Рис.6. Распределение частиц измельченной базальтовой ваты по размерам

Дисперсность наполнителя влияет на процессы формирования и параметры структуры, и в итоге на деформационно-прочностные свойства наполненных композиций. Подготовка базальтовой ваты заключалась в ее измельчении на гидравлическом прессе при давлении 5 МПа до размера 25 мм. Исследуемый наполнитель обладает значительным разбросом частиц по размерам (рис.6). Насыпная плотность измельченной БВ составляет 38,2 кг/м³, потери массы при сушке (Т=90⁰С) – 0,2%.- %.

Характеристики

Список файлов курсовой работы
