Процесс дезактивации катализатора проводят в основном двумя способами:

1. Разрушение каталитического комплекса, не переводя переходной металл (Ti3) в неактивную форму с последующей отмывкой полимеризата.

2. Дезактивация катализатора за счет его перевода в неактивную форму.

Первый способ основан на химическом взаимодействии метанола (метилового спирта) с компонентами каталитического комплекса. Химическая реакция в этом случае проходит в соответствии с уравнением реакции:

TiCl₃ + CH₃OH TiCl₃ CH₃OH

Al(iC₄H₉)2Cl + 2CH₃ OH AlCl(OCH₃)₂ + 2C₄H₁₀

При отмывке полимера водой от продуктов разрушения каталитического комплекса полученные алкоголяты гидролизуются:

TiCl₃CH₃OH + 6H₂O TiCl₃6Н₂О + CH₃OH

AlCl(OCH₃)₂ + H₂O AlOCl + 2CH₃OH

При втором способе происходит комплексообразование с соединениями Ti3+ аминных соединений, содержащих в составе применяемых антиоксидантов (ДФФД,ВТС-60) и с дальнейшим восстановлением титана до TiCl в присутствии HCl. При последующей отмывке полимеризата соединения Ti и Cl вымываются водой.

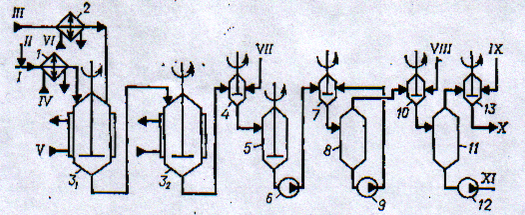

Рис. 8 Схема полимеризации, дезактивации, отмывки полимеризата и стабилизации каучука при получении СКИ-3 :

1,2 — холодильники; 31, 32 — полимеризаторы; 4, 7, 10, 13 — интенсивные смесители; 5— аппарат с мешалкой; 6,9, 12 — насосы; 8, 11 — отстойники.I — изопентан; II — изопрен; III — каталитический комплекс; IV — пропан; V - рассол;VI — этилен; VII — стоппер; VIII — обессоленная вода; IX - суспензия стабилизатора; Х — полимеризат на дегазацию; XI — вода на отпарку органических соединений.

Для дезактивации катализатора применяются соединения, реагирующие с компонентами катализатора с образованием растворимых в воде продуктов, — алифатические спирты, кислоты, амины и др. В промышленности для этой цели чаще всего используют метиловый спирт, который можно регенерировать из отмывной воды, или воду. Смешение полимеризата с дезактиватором (стоппером) осуществляется в интенсивном смесителе 4 (рис.8). Для обеспечения полной конверсии активных компонентов катализатора стоппер подается в значительном избытке по сравнению со стехиометрическим количеством.

Из интенсивного смесителя 4 полимеризат поступает в аппарат с мешалкой 5, где в течение 15—20 мин завершается процесс дезактивации катализатора. Этот же аппарат одновременно служит емкостью, в которой осуществляется снижение давления в системе. Полимеризат из емкости 5 насосом 6 подается в интенсивный смеситель 7 на смешение с циркуляционной водой, подаваемой из отстойника 8 насосом 9, и расслаивается в отстойнике 8. Частично отмытый от продуктов дезактивации полимеризат направляется в интенсивный смеситель 10, куда подается умягченная вода. Смесь расслаивается в отстойнике 11. Отмытый полимеризат подается в интенсивный смеситель 13 на смешение со стабилизатором, который подается в виде углеводородного раствора или водной суспензии, и направляется на дегазацию. Продукты дезактивации каталитического комплекса выводятся насосами 9 и 12 на химическую очистку.

В качестве стабилизаторов для каучука СКИ-3 используют соединения аминного и фенольного типа: смесь N-фенил-р-нафтиламина (нафтам-2) и N,N'-дифенил-п-фенилендиамина (ДФФДА) в соотношении 1 : 1 при дозировке 0,6 -0,8% в расчете на каучук; для получения светлых марок каучука 2,6-ди-трет-бутил-4-метилфенол (ионол).

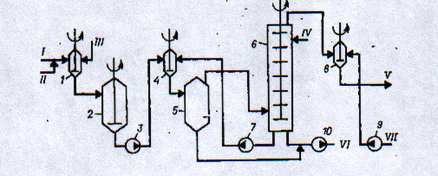

Рис. 9. Схема дезактивации катализатора и отмывки полимеризата:

1,4,8 — интенсивные смесители; 2 — аппарат с мешалкой; 3, 7, 9, 10 — насосы; 5 — отстойник; 6 — промывная колонна.

I — полимеризат; II — растворитель; III — стоппер; IV — подкисленная вода; V — полимеризат на дегазацию; VI — вода на отпарку органических соединений; VII — суспензия стабилизатора.

В некоторых производствах СКИ-3 для обеспечения более полной отмывки полимеризата от водорастворимых продуктов используют роторную промывную колонну, имеющую 7 турбинных мешалок на общем валу и 8 отстойных зон. По этой схеме полимеризат поступает в интенсивный смеситель 1 (рис. 9) на разрушение каталитического комплекса, куда подается и стоппер, чаще всего метиловый спирт.

Из интенсивного смесителя 1 полимеризат переводится в аппарат с мешалкой 2, где смесь полимеризата со стоппером выдерживается 15-20 мин. Этот же аппарат одновременно служит промежуточной емкостью. Полимеризат из емкости 2 насосом 3 подается в интенсивный смеситель 4, куда насосом 7 из куба промывной колонны 6 вводится часть промывной воды. Смесь полимеризата с водой поступает в отстойник 5, где разделяется на два слоя. Нижний водный слой насосом 10 выводится из системы, а верхний слой, представляющий собой частично отмытый полимеризат, поступает в промывную колонну б, в которой полимеризат окончательно отмывается от продуктов разложения каталитического комплекса. Для промывки применяется смесь возратной воды из системы дегазации и частично умягченной обескислороженной воды, подкисляемой соляной кислотой до рН 3.

Отмытый полимеризат отводится из верха колонны 6 в интенсивный смеситель 8, куда насосом 9 подается водная суспензия стабилизатора. Полимеризат, заправленный стабилизатором, поступает в отстойник-усреднитель.

1.4 Материальный расчет производства

1. Рассчитаем производительность установки по СКИ-3:

G=(500 т/сут. * 1000)/24=20833 кг/ч

2. Определяем состав каучука после полимеризации:

полимер изопрена:

20833 * 0,98= 20416 кг/ч

неозон Д: 20833 • 0,01= 208 кг/ч

ДФФД: 20833 • 0,01= 208 кг/ч

3. Рассчитаем необходимое количество мономера-изопрена с учетом конверсии:

20416/0,9= 22684кг/ч

4. Рассчитаем количество не превращенного изопрена:

22684 – 20416 =2268 кг/ч

5. Рассчитаем количество изопреновой шихты:

(2268•100)/18= 12600 кг/ч

6. Рассчитаем количество изопентана:

12600*0,82=10332 кг/ч

7. Рассчитаем массу суспензии стабилизатора:

(208*100)/2=10400кг/ч

8. Находим количество воды в суспензии:

10400 – (208*2)=9984

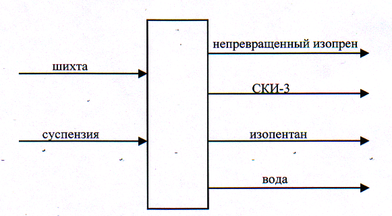

9. Составим таблицу материального баланса:

1. Описание устройства и принцип действия основного аппарата

Отличительной особенностью процессов получения стереорегулярных каучуков (СКД, СКИ) полимеризацией в растворе является высокая вязкость реакционной среды, особенно к концу процесса, что вызывает большие затруднения при перемешивании рабочей массы и отводе от нее тепла.

Как показала практика и специальные исследования, мешалки обычного типа (рамные, пропеллерные, турбинные, лопастные) оказываются неэффективными, так как в этом случае на стенке аппарата остается, достаточно • большой слой жидкости (раствора каучука), не перемешиваемый мешалкой, который создает основное сопротивление теплоотдаче.

В настоящее время в отечественной промышленности применяются полимеризаторы со скребковыми мешалками (рис.9) объемом 16 и 20 м³ . Полимеризатор представляет собой вертикальный цилиндрический аппарат с охлаждающей рубашкой 2. Внутри аппарата на вертикальном валу 3 закреплена ленточная мешалка 4, снабженная несколькими рядами (от 2 до 8) скребков 5. Вал мешалки полый, и в него можно подавать рассол. Аппарат изготовлен из двухслойной стали Ст.З + 0Х13, мешалка из стали 1Х13. Для обеспечения герметичности полимеризатора в сальник мешалки непрерывно подается трансформаторное масло, не содержащее влаги и сернистых соединений. Сальник уплотняют консистентной смазкой.

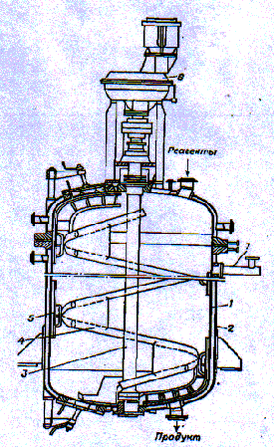

Рис. 9. Полимеризатор для получения каучуков полимеризацией в растворе:

1 — корпус; 2 - рубашка; 3 — вал; 4 — ленточная мешалка; 5 — скребки; б — мотор с редуктором; 7 — предохранительное устройство с мембраной.

Скребковое устройство (рис.10) состоит из собственно скребка, несущей рамы и упругих элементов, соединяющих скребок с рамой. В качестве упругих элементов применяются металлические стержни из пружинной стали. Соединение стержней с рамой и скребком осуществляется с помощью цанговых зажимов, что облегчает сборку и разборку скребкового устройства. Лезвие скребка изготовляется из фторопласта. Недостатком описанного скребкового устройства является интенсивный износ скребка. У мешалки со скользящими скребками (рис.11) износ скребка меньше. Благодаря гидродинамическому давлению клина жидкости, противодействующему упругой силе пружины, между кромкой скребка и стенкой аппарата остается тонкая пленка жидкости, выполняющая роль смазки и уменьшающая износ скребка от трения его о поверхность аппарата. Для создания клина скребок устанавливается под острым углом ( < 90°) к касательной к стенке аппарата.

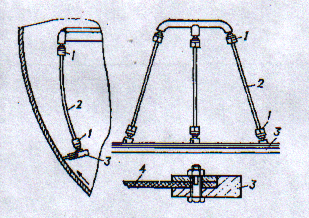

Рис. 10. Скребковое устройство: 1 — цанговый зажим; 2 — пружина; 3 — планка; 4 — лезвие скребка.

Число скребков, устанавливаемых по сечению аппарата, зависит от его диаметра. По высоте скребки устанавливаются таким образом, чтобы поверхность, сметаемая одним скребком, перекрывалась поверхностями, сметаемыми соседними скребками (рис.12).

Интенсивный теплообмен при применении скребковой мешалки является следствием не турбулентности, создаваемой скребками, а того, что пограничный слой непрерывно удаляется со стенки скребками и смешивается с основной массой реакционной среды в центре аппарата.

Рис. 11. Схема скользящего скребка:

1— корпус; 2 — вал; 3 — каркас мешалки; 4 — пластинчатая пружина; 5 — скребок. Рис. 12. Схема расположения скребков в одной плоскости (а) и в разных плоскостях (б).

Частота вращения мешалки составляет 21 — 48 об/мин.

Растворная полимеризация, как и эмульсионная, осуществляется не в одном аппарате, а в батарее последовательно соединенных полимеризаторов (четыре, пять, шесть или больше).

Для искусственного растягивания процесса полимеризации, необходимого для обеспечения съема тепла, может быть предусмотрена дробная подача мономера в полимеризаторы батареи (первый, второй, третий, пятый и в любых других комбинациях). Растворитель и мономер могут подаваться предварительно охлажденными до — 15 °С, что позволяет снимать значительную часть тепла.
