2.5.1 Анализ коэффициентов согласования по секциям и по потоку в целом
Кс=Тизд/(Nф* τ)
Кс=3164/(30*105.4) = 0.99~1
Коэффициент согласования по потоку = 1 – поток построен правильно.

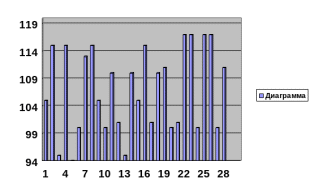

График синхронности
На диаграмме по оси Y отложено время по оси Х - № операции.
2.6 Технико - экономические показатели потока
М= R/ τ
M=28800/105.4=273.2
τ =T/N
τ =3164/30=105.4
N=T/ τ
N=3164/105.4=30
Kм=1195/3164=0.377
Заключение
Целью данной курсовой работы являлась разработка технологической последовательности по изготовлению женского комплекта.
Был выбран женский комплект (Блузка и юбка), предназначенный для повседневной носки. В соответствии с этим был выбран ассортимент основных материалов и пакет прикладных материалов (подкладочные, прокладочные ткани; швейные нитки; фурнитура), которые в полной мере соответствуют предъявляемым к изделию требованиям: гигиеническим, эксплуатационным, эстетическим и пр.
Выбранная модель не только отвечает существующему направлению моды, но и благодаря своей классичности будет востребована и во многих последующих сезонах.
При изготовлении выбранного изделия было применено новое высокопроизводительное оборудование и усовершенствованные методы обработки, которые позволили сократить затраты времени выполнения отдельных операций на 50%, и , соответственно, поднять производительность труда на 100%.
Таким образом, итогом проведенной работы является разработка технологической последовательности и построение граф-процесса изготовления выбранного изделия.
Список использованных источников
-
Бузов Б. А. и др. Материаловедение швейного производства. М. Легпромбытиздат, 1986
-
Гущина К. Г., Беляева С. А. Ассортимент, свойства и технические требования к материалам для одежды. М. Легкая индустрия, 1978
-
Зак И. С., Горохов И. К. Справочник по швейному оборудованию. М. Легкая индустрия, 1981
-
Кокеткин П. П. и др. Промышленная технология одежды. Справочник. М. Легпромбытиздат, 1988
-
Першина Л. Ф., Петрова С. В. Технология швейного производства. М. Легпромбытиздат, 1991
-
Пожидаев Н. Н. и др. Материалы для одежды. М. Легкая индустрия, 1975
-
Савостицкий А. В., Меликов Е. Х. Технология швейных изделий. М. Легкая индустрия, 1982
-
Типовая технологическая документация по конструированию, технологии изготовления, организации труда и производства, основным и прикладным материалам, применяемым при изготовлении мужских костюмов. М. 1983
Приложение 1
Таблица Характеристика швейных машин
| оборудование, предприятие - изготовитель | тип или класс | тип стежка | макс. частота вращения главного вала | длина стежков, мм | используемый механизм перемещения материала | иглы (ГОСТ 22249-76) | нитки | обрабатываемые материалы | толщина сшиваемого пакета материалов, мм | дополнительные данные |
| Швейные машины двухниточного челночного стежка | ||||||||||
| Одноигольная стачивающая машина. ОЗЛМ | 97-А | 301 | 5500 | до 4 | нижняя зубчатая рейка | 0052-90 0052-100 0052-110 0052-120 | х/б №30,40, 50, 60,80; шелковые №65 | костюмные, платьевые ткани из натурал. волокон и смешанных | до 4 | оснащена насосом для автомати-ческой смазки механизмов |
| Швейные машины трехниточного цепного стежка | ||||||||||
| Одноигольная краеобметочная машина. ПМЗ | 851 | 503 | 6500 | 2-4,8 | дифферен-циальный (нижние зубчатые рейки) | 0204-80 0204-90 | х/б №50, 60, 80; шелковые №33,65; лавсановые №33,55л | костюмные, платьевые ткани из натурал. волокон и смешанных с синтетич. | до 4 | ширина обме-тывания 3,5,6 мм; требует подключения к пневмосети с давлением 0,3-0,5 Мпа или сети вакуум-отсоса |
| Швейные машины полуавтоматического действия | ||||||||||
| Полуавтомат для изготовления прямых петель. «Минерва» | 72702 -101 | 301 | 3500 | - | специаль-ный | 1906 №80,90 | х/б №50,60,80 | костюмные ткани из натурал. волокон и смешанных с синтетич. | до 6 | длина петли 10-22 мм, ширина до 5 мм, ши-рина обметы-вания кромок 1-2,5 мм, ширина закрепок 2-5мм, число стежков в закрепке 5-10 |
| Полуавтомат для пришивания сферических пуговиц с ушком. ПМЗ | 1595 | 101 | 1500 | до 5 | специаль-ный | 0724-90 0724-100 0724-110 0724-120 | х/б №50,60,80; шелковые №33 | платьевые и костюмные ткани из натурал. волокон и смешанных с синтетич. | до 5 | обрезка ниток автоматическая; число проколов 14, последний прокол закре-почный; диа-метр пуговиц 11-24 мм |
| 3-игольная 4-ниточная плоскошовная машина c цилиндр. платформой, нижним раскладчиком и натяжными роликами. Притачивание эластичной тесьмы к верхнему краю изделия | GK31030 GK32700 | 301 | 6500 | до 3 | специальный | 0203-100 0203-110 0203-120 0203-130 | х/б №50,60,80 | костюмные ткани из натурал. волокон и смешанных с синтетич | до 4 | ширина настрачивания до 3,5см, ширина закрепок 2-5мм, число стежков в закрепке 5-10 |
Характеристика приспособлений
| марка приспособления | наименование | схема шва | класс машины | область применения |
| 2-33 | лапка-рубильник для подгибания среза | 97А кл. ОЗЛМ | застрачивание низа блузки | |
| 3-61К | приспособление для притачивания застежки-молнии | 852 кл. ПМЗ | юбка |
Характеристика утюгов
| оборудование, предприятие - изготовитель | марка (тип) | температура нагрева, 0С | установленная мощность, кВт | расход пара, кг/ч | время разогрева, мин | габариты, мм | масса, кг | |||
| длина | ширина | высота | ||||||||
| Электропаровой утюг. Орловский машиностроит-ый завод | УТП-2ЭП | 100-240 | 1 | 3 | 10 | 240 | 125 | 153 | 2 | |
| Электропаровой утюг. «Паннония», Венгрия | Cs-392 | 100-200 | 1 | 2 | 10 | 215 | 128 | 160 | 3 | |
Характеристика прессов
| оборудование, предприятие - изготовитель | марка (тип) | производительность, циклов/ч | усилие прессования, кН | тип нагрева подушек | температура нагрева подушек, 0С | тип привода | установленная мощность, кВт | расход воздуха, м3/ч | расход пара, кг/ч | время разогрева, мин | длительность автоматического цикла, с | Масса без подушек, кг | |||||||||
| верхней | нижней | верхней | нижней | ||||||||||||||||||
| Пресс гладильный с программным управлением. Горьковский завод «Легмаш» | ППУ-1 | до 75 | 20 | эл. | пар. | 100-200 | 105-110 | пневм. | до 10 | 0,82 | 12 | 40 | 90 | 400 | |||||||
| Пресс гладильный с индивидуаль-ным парогенерато-ром и программным управлением «Паннония» | Сs-313 | до 50 | 20 | эл. | пар. | 80-250 | 105-110 | эл-мех. | до 9,5 | - | 20 | 40 | 80 | 510 | |||||||
Габариты прессов, мм:
ППУ-1 : 1400х1180х1300
Cs-313 : 1200х1265х1450
Приложение 2
Конфекционная карта. Комплект женский блузка и юбка.
| Зарисовка модели | Материал верха, образец, артикул. | Подкладочный материал образец, артикул | Прокладочный материал образец, артикул | Соединительный материал образец, текс, колорит | Фурнитура образец, артикул | Отделочный материал образец, артикул |
