Виды сварочных трансформаторов.
В зависимости от электромагнитной схемы и способа регулирования различают следующие конструкции:
Трансформаторы амплитудного регулирования с нормальным рассеянием:
а) с дросселем с воздушным зазором,
б) с дросселем насыщения.
Трансформаторы амплитудного регулирования с увеличенным рассеянием:
а) с подвижными обмотками,
б) с подвижным магнитным шунтом,
в) с подмагничиваемым шунтом,
г) с реактивной обмоткой,
д) с разнесенными обмотками,
е) с конденсатором,
ж) с импульсным стабилизатором.
Трансформаторы фазового регулирования (тиристорные):
а) с импульсной стабилизацией,
б) с подпиткой.
Трансформаторы с отдельным дросселем

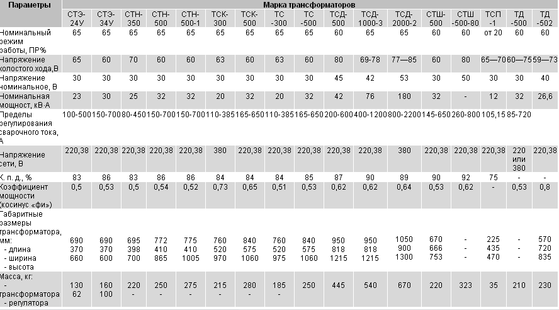

Жесткая внешняя характеристика такого сварочного трансформатора получается за счет незначительного магнитного рассеяния и малого индуктивного сопротивления обмоток трансформатора. Падающие внешние характеристики создаются дросселем, имеющим большое индуктивное сопротивление. Технические данные трансформаторов СТЭ-24У и СТЭ-34У с дросселями приведены в таблице.
Трансформаторы с магнитными шунтами
Принцип действия трансформатора рассмотрим по рис.3. Он имеет неподвижные первичную 1 и вторичную 2 обмотки, стержневой магнитопровод 3 и подвижный магнитный шунт 4. Каждая обмотка имеет по две катушки, размещённые на разных стержнях. Потоки рассеяния Ф1р и Ф2р замыкаются через магнитный шунт. Падающая характеристика у трансформатора с магнитным шунтом получается благодаря увеличеному рассеянию, вызваному размещением первичной и вторичной обмоток на значительном расстоянии друг от друга и наличием магнитного шунта.
Рис. 3. Конструктивная схема трансформатора с подвижным магнитным шунтом
Регулирование режима в трансформаторе с магнитным шунтом осуществляется: плавно-перемещением магнитного шунта, ступенчато- переключением обмоток и изменением степени разнесения обмоток по стержням.
Графическая часть. Схема сварочного трансформатора с нормальным магнитным током.

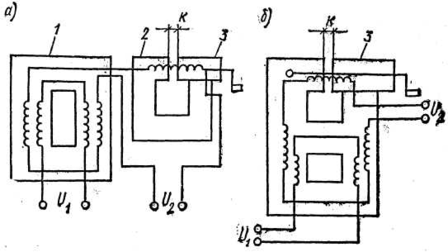

Трансформатор с нормальным магнитным рассеиванием
а —с дросселями, имеющими воздушный зазор; б — с встроенным дросселем; 1 — понижающий трансформатор; 2 — дроссель; 3 — подвижная часть дросселя
Список использованной литературы.
-
Алексеев Е. К., Мельник В. И. Сварка в промышленном строительстве. — Μ .· Стройиздат, 1997. — 377 с.
-
Алешин Н. Пм Щербинский В. Г. Контроль качества сварочных работ. — М.: Высш. школа, 1996. — 167 с.
-
Безопасность производственных процессов/Под ред. С. В. Белова — М.: Машиностроение, 2005. — 448 с.
-
Блинов As H.t Лялин К. В- Организация и производство сварочно-монтажных работ, — М: Стройиздат, 1998. — 343 с.
-
Думов С. И. Технология электрической сварки плавлением.— Л.: Машиностроение, 2000. — 468 с.
