Для отделения пластовой воды от нефти используется химический метод обработки нефтяной эмульсии деэмульгаторами, которые ослабляют структурно-механическую прочность слоев, обволакивающих каплю воды, и способствуют более глубокому расслоению эмульсии.

Для защиты газопровода от гидратообразования в линию газа на ХКС и на факел подается метанол.

Характеристика реагентов приведена в таблице 4.5.

Содержание воды в нефти после предварительного сброса – до 10%.

Вода, закачиваемая в пласт, согласно СТП 0148463-007088 должна удовлетворять условиям:

• содержание ТВВ 40 мг/л;

• содержание нефтепродуктов 60 мг

Таблица 4.5 - Характеристика реагентов

5.СЕПАРАЦИОННОЕ ОБОРУДОВАНИЕ

В нефтяной промышленности для отделения попутного газа от нефти широко используется сепарационное оборудование, разновидности которого приведены ниже.

При эксплуатации сепарационного оборудования возможны потери нефти.

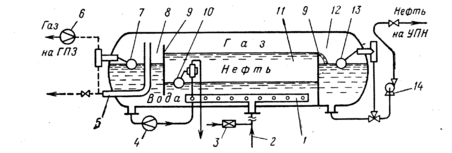

Потери нефти из-за несовершенства сепарационного оборудования в основном связаны с тем, что в сепараторах не всегда удается снизить унос газа вместе с нефтью до минимума, в результате чего нефть вместе с частью газа может поступать в негерметичные резервуары. При выделении газа из нефти в резервуарах обычно вместе с газом уносятся и более тяжелые углеводороды, что увеличивает потери нефти. Усовершенствование сепараторов с целью сведения к минимуму уноса газа вместе с нефтью обычно проводится путем улучшения внутренних устройств, способствующих наиболее полному выделению газа из нефти, а также за счет выбора соответствующего объема емкости сепаратора, чтобы время пребывания нефти в нем было достаточным для отделения максимального количества газа. Для наглядного представления механизмов потерь нефти в сепараторах представлены следующие рисунки. Блочная автоматизированная сепарационная установка с предварительным сбросом пластовой сточной воды БАС-1-100 приведена на рис. 5.1.

Вертикальный сепаратор представлен на рис. 5.2. Каплеуловительная секция, расположенная в верхней части сепаратора служит для улавливания мельчайших капелек жидкости, уносимых с потоком газа в газопровод, а также жалюзийный каплеуловитель являются секциями сепаратора, которые используются для уменьшения потерь нефти. Конструкция этих секций в значительной мере определяет качество отбора капель нефти при выходе газа из сепаратора.

Гидроциклонный двухемкостной сепаратор представлен на рис. 5.3. Для отделения капель жидкости из газового потока предназначены перфорированные сетки 6 и жалюзийная насадка 7.

Наиболее серьезным источником потерь нефти является использование негерметичных резервуаров в качестве отстойников для отделения и сброса воды. Потери нефти при этом возрастают прямо пропорционально температуре подогреваемой нефтяной эмульсии.

С целью ликвидации потерь нефти при ее подготовке во всех современных установках применяется герметичное оборудование с отбором газа после нагрева нефти в печах или подогревателях-деэмульсаторах и с последующей горячей сепарацией под вакуумом перед поступлением нефти в товарные резервуары.

При сепарации под вакуумом давление паров нефти становится ниже атмосферного давления и потери нефти в резервуаре, работающем под атмосферным давлением, будут сведены к минимуму. Поэтому внедрение сепарации нефти под вакуумом перед ее поступлением в товарные резервуары является одним из действенных мероприятий по сокращению потерь на нефтяных месторождениях.

Для сведения потерь нефти к минимуму, так же используют сетчатые газосепараторы, которые ни только не уступают по характеристикам вышеприведенному сепарационному обрудованию, но и имеют ряд преимуществ, среди которых окончательная тонкая очистка природного и попутного нефтяного газа от жидкости в промысловых установках подготовки газа к транспорту, подземных хранилищах, а также на газо- и нефтеперерабатывающих заводах.

5.1 Газосепаратор сетчатый

Газосепараторы сетчатые (ГОСТ 29-02-2058-79) предназначены для окончательной тонкой очистки природного и попутного нефтяного газа от жидкости (конденсата, ингибитора гидрато- образования, воды) в промысловых установках подготовки газа к транспорту, подземных хранилищах, а также на газо- и нефтеперерабатывающих заводах.

Эффективность очистки газа – до 99 %. Температура рабочей среды – от

-30 до +100 С. Содержание жидкости, поступающей в газосепаратор с газом - не более 200 см³/нм³. По индивидуальному заказу изготавливаются газосепараторы, предназначенные для очистки газа с более высокой концентрацией примесей и диаметром до 2400 мм.

Газосепараторы изготавливаются в двух материальных исполнениях на рабочее давление от 0,6 до 8 МПа, для эксплуатации в районах со средней температурой самой холодной пятидневки до минус 40 °С – исполнение 1; ниже минус 40 °С до минус 60 °С – исполнение 2.

Предусмотрены три типа сетчатых газосепараторов: тип I (рисунок. 5.4) –цилиндрические вертикальные с корпусным фланцевым разъёмом диаметром 600, 800мм на рабочее давление от 0,6 до 8 МПа и производительностью по газу от 0,08 до 0,8 млн. м³/сут; тип II – цилиндрические вертикальные диаметром 1200, 1600 мм на рабочее давление от 0,6 до 8 МПа и производительностью по газу от 0,8 до 2 млн. м³/сут; тип III – шаровые с цилиндрическим сборником жидкости диаметром сферы 2200, 2600 мм на рабочее давление от 1 до 8 МПа и производительностью по газу от 2 до 5 млн. м³/сут.

7

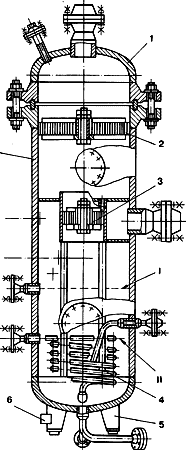

Рисунок. 5.4. Сетчатый сепаратор типа I

1 –днище; 2 – насадка; 3 –коагулятор; 4 – обогреватель;

5 – опора; 6 – место заземления; 7 – корпус

I – верхний предельный уровень; II – нижний предельный уровень

Газожидкостная смесь в сетчатом газосепараторе разделяется на газ и жидкость благодаря воздействию гравитационных и инерционных сил на капли жидкости. Основная масса жидкости сепарируется из газового потока в средней части корпуса и осаждается вниз в сборник жидкости. Тонкодисперсные капли коагулируются в сетчатом каплеотбойнике, размещённом в средней части корпуса, и частично стекают вниз в сборник жидкости. Окончательная очистка газа от жидкости осуществляется в сетчатой скрубберной секции, размещаемой в верхней части корпуса сепаратора, откуда отсепарированная жидкость дренируется под уровень жидкости в сборнике. Из сборника жидкость непрерывно или периодически сбрасываются [4].

6. ТЕХНОЛОГИЧЕСКИЙ РАСЧЕТ СЕТЧАТОГО ГАЗОВОГО СЕПАРАТОРА

6.1 Исходные данные

Для проведения технологического расчета необходимы следующие данные: максимальный расход газа Q_max =19627 м³/сут; рабочее давление Р = 0,6 МПа; рабочая температура Т= 313 К ; плотность газа в рабочих условиях ρ_г=0,256 кг/м³; плотность жидкости в рабочих условиях ρ_ж=850 кг/м³; коэффициент поверхностного натяжения в рабочих условиях σ =15,21*10^-3Н/м; начальное содержание жидкости в газа е₀=160см³/нм³, содержание жидкости на выходе из сепаратора (унос) – 0,1 г/м³ [6].

Эскиз конструкции сетчатого газосепаратора представлен на рисунке 6.1.Расчет элемента заключается в определении его расчетной площади и конструктивных размеров.

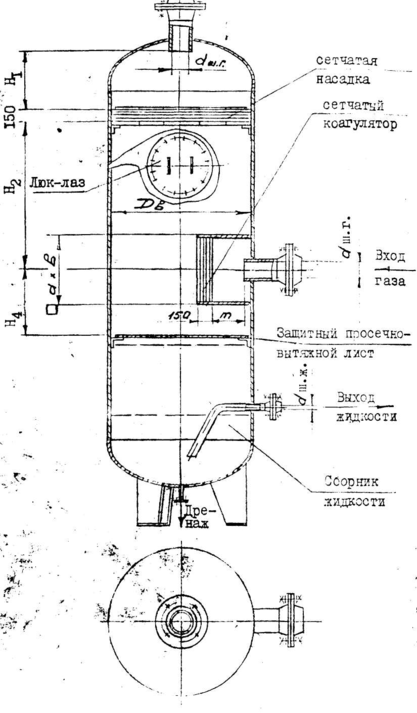

Рисунок 6.1 Эскиз конструкции газосепаратора сетчатого.

6.2 Расчет сепарационного элемента

6.2.1 Расчетная площадь

Для сетчатой насадки это ее площадь в сечении перпендикулярному направлению потока.

, м²

м²

Объемный расход газа

, м³/с

м³/с

где Q_max -максимальный объемный расход газа в нормальных условиях, м³/сут;

Р-давление, кгс/см², Р₀=1,033 кгс/см²;

Т-температура, К, Т₀=273 К;

z -коэффициент сжимаемости, z₀=1,0;

Критическая скорость

,м/с

м/с

где С_t-коэффициент, учитывающий влияние температуры газа на критическую скорость газа, С_t=1,0

С_е- коэффициент, учитывающий влияние начального содержания жидкости на критическую скорость газа;

К-коэффициент устойчивости режимов течения газожидкостной смеси;

-поверхностное натяжение на границе раздела между газом и жидкостью, Н/м;

_ж -плотность жидкости, кг/м³;

_г-плотность газа, кг/м³;

Так как е₀=160 см³/нм³, следовательно С_е=1,75/160^0,107=1,02

6.2.2 Конструктивные размеры сепарационного элемента (насадки)

Диаметр сетчатой насадки

, м м

Расчетный диаметр округляется до ближайшего большего значения из ряда по ГОСТ 9617-76 для сетчатой насадки – 0,179; 0,245; 0,374. Принимаем D=0,245м.

Конструктивные размеры вертикальной сетчатой насадки находятся одновременно с определением диаметра жидкости сборника жидкости.
