Министерство образования и наук
Российской Федерации
Саратовский государственный технический Университет
Кафедра: «Подъёмно-строительные и дорожно-монтажные машины и оборудование»
КУРСОВАЯ РАБОТА
по Рабочие процессы СДМ
по теме: «Расчет параметров резания автогрейдера и определение параметров виброплиты»
Выполнил: студент гр. ПСМ-31
Ефимов А.В.
Проверил: Куприянов М.В.
Саратов 2010 г.
Содержание
I. Расчет параметров резания автогрейдера
II. Определение параметров виброплиты
2.1 Назначение
2.2 Классификация
2.3 Устройство и процесс работы виброплиты
2.4 Выбор партатипа
2.5 Расчет параметров виброплиты
Список литературы
I. Расчет параметров резания автогрейдера
Данные для расчета:
М=13т Масса автогрейдера;
G=Mg=12*9,8=117,6кН;
L=5,3м Колёсная база автогрейдера;
l=1,4м и b=0,84м расстояние до реакций опоры;
Kc=0,58; n=0,45; m=-0,35 Коэффициенты отклонения реакций на ноже;
f=0,1 коэффициент трения на ноже;
э=0,6 отношение нагрузки относительно мостов, экстремальное значение сцепного веса;
Значение коэффициента отклонения реакций на ноже Kx при соответствующем значении коэффициента положения центра тяжести C2:
| Kx | 0,2 | 0,4 | 0,6 | 0,8 | 1 | 0,83 | 0,58 | 0,28 | 0 |
| C2 | 0,1 | 0,2 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 0,9 |
Производим расчет при значении коэффициента положения центра тяжести C2=0,1 и соответствующему значение коэффициента отклонения реакций на ноже Kx=0,2.

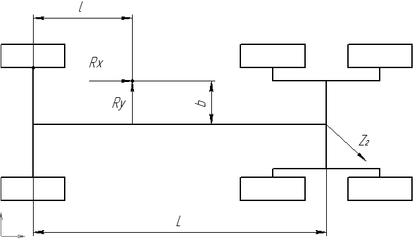

Расчетная схема автогрейдера.
1. Находим продольную реакцию на ноже.
2. Находим суммарную реакцию грунта на задний мост автогрейдера со стороны грунта по формуле:
3.
4. Вертикальная реакция грунта определим по формуле:
5. Горизонтальная реакция грунта определим по формуле
6. Сила сопротивления перемещения автогрейдера:
7.
8. Вычисляем разницу
Если
оставляем полученное значение, если
то рассчитываем
и подставляем это значение, производим перерасчет со 2ого пункта до тех пор, пока разница не достигнет .
9.
2’. Находим суммарную реакцию грунта на задний мост автогрейдера со стороны грунта
3’.
4’. Вертикальная реакция грунта определим по формуле:
5’ Горизонтальная реакция грунта определим по формуле
6’. Сила сопротивления перемещения автогрейдера:
7’.
8’. Вычисляем разницу
Если оставляем полученное значение, если
то рассчитываем и подставляем это значение, производим перерасчет со 2ого пункта до тех пор, пока разница не достигнет .
Определяем боковые составляющие суммарных сил сцепления (1 алгоритм)
10.
11.
Определяем значение сцепного веса для переднего моста.
12.
При
решение по первому алгоритму,
При
решение по второму алгоритму,
Второй алгоритм:
1.
2.
3. Вычисляем разницу
Если оставляем полученное значение, если
то рассчитываем и подставляем это значение, производим перерасчет с 1ого пункта до тех пор, пока разница не достигнет
4.

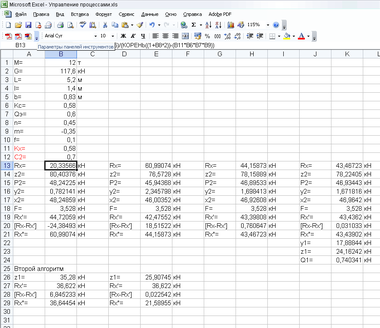

Для облегчения расчетов воспользуемся программой MS Excel. Полученные данные сведём в таблицу.
| Kx= | 0,2 | Kx= | 0,2 | ||
| C2= | 0,1 | C2= | 0,1 | ||
| Rx= | 7,301835 | кН | Rx= | 3,724652 | кН |
| z2= | 11,07194 | кН | z2= | 11,40902 | кН |
| P2= | 6,643165 | кН | P2= | 6,845414 | кН |
| y2= | 0,28084 | кН | y2= | 0,143256 | кН |
| x2= | 6,649099 | кН | x2= | 6,846913 | кН |
| F= | 10,584 | кН | F= | 10,584 | кН |
| Rx'= | -3,9349 | кН | Rx'= | -3,73709 | кН |
| [Rx-Rx'] | 3,366934 | кН | [Rx-Rx'] | -0,01243 | кН |
| Rx"= | 3,724652 | кН | Rx"= | -3,05875 | кН |
| y1= | 1,532838 | кН | |||
| z1= | 104,8873 | кН | |||
| Q1= | 0,014614 | кН |
Производим расчет при значении коэффициента положения центра тяжести C2=0,2 и соответствующему значение коэффициента отклонения реакций на ноже Kx=0,4.
| Kx= | 0,4 | Kx= | 0,4 | Kx= | 0,4 | Kx= | 0,4 | ||||
| C2= | 0,2 | C2= | 0,2 | C2= | 0,2 | C2= | 0,2 | ||||
| Rx= | 14,29306 | кН | Rx= | 17,8451 | кН | Rx= | 4,997763 | кН | Rx= | 4,475042 | кН |
| z2= | 22,17315 | кН | z2= | 21,83844 | кН | z2= | 23,04906 | кН | z2= | 23,09831 | кН |
| P2= | 13,30389 | кН | P2= | 13,10307 | кН | P2= | 13,82943 | кН | P2= | 13,85899 | кН |
| y2= | 0,549733 | кН | y2= | 0,68635 | кН | y2= | 0,192222 | кН | y2= | 0,172117 | кН |
| x2= | 13,31525 | кН | x2= | 13,12103 | кН | x2= | 13,83077 | кН | x2= | 13,86006 | кН |
| F= | 9,408 | кН | F= | 9,408 | кН | F= | 9,408 | кН | F= | 9,408 | кН |
| Rx'= | 3,907245 | кН | Rx'= | 3,713029 | кН | Rx'= | 4,42277 | кН | Rx'= | 4,452057 | кН |
| [Rx-Rx'] | 10,38581 | кН | [Rx-Rx'] | 14,13207 | кН | [Rx-Rx'] | 0,574993 | кН | [Rx-Rx'] | 0,022985 | кН |
| Rx"= | 17,8451 | кН | Rx"= | 4,997763 | кН | Rx"= | 4,475042 | кН | Rx"= | 4,454146 | кН |
| y1= | 1,841652 | кН | |||||||||
| z1= | 92,93542 | кН |
Производим расчет при значении коэффициента положения центра тяжести C2=0,3 и соответствующему значение коэффициента отклонения реакций на ноже Kx=0,6.
| Kx= | 0,6 | Kx= | 0,6 | Kx= | 0,6 | Kx= | 0,6 | ||||
| C2= | 0,3 | C2= | 0,3 | C2= | 0,3 | C2= | 0,3 | ||||
| Rx= | 20,99308 | кН | Rx= | 31,68889 | кН | Rx= | 13,04686 | кН | Rx= | 12,28109 | кН |
| z2= | 33,30181 | кН | z2= | 32,29393 | кН | z2= | 34,05058 | кН | z2= | 34,12274 | кН |
| P2= | 19,98108 | кН | P2= | 19,37636 | кН | P2= | 20,43035 | кН | P2= | 20,47365 | кН |
| y2= | 0,807426 | кН | y2= | 1,218803 | кН | y2= | 0,501802 | кН | y2= | 0,47235 | кН |
| x2= | 19,99739 | кН | x2= | 19,41465 | кН | x2= | 20,43651 | кН | x2= | 20,47909 | кН |
| F= | 8,232 | кН | F= | 8,232 | кН | F= | 8,232 | кН | F= | 8,232 | кН |
| Rx'= | 11,76539 | кН | Rx'= | 11,18265 | кН | Rx'= | 12,20451 | кН | Rx'= | 12,24709 | кН |
| [Rx-Rx'] | 9,227686 | кН | [Rx-Rx'] | 20,50623 | кН | [Rx-Rx'] | 0,842344 | кН | [Rx-Rx'] | 0,033995 | кН |
| Rx"= | 31,68889 | кН | Rx"= | 13,04686 | кН | Rx"= | 12,28109 | кН | Rx"= | 12,25018 | кН |
| y1= | 5,054141 | кН | |||||||||
| z1= | 79,17888 | кН | |||||||||
| Q1= | 0,063832 | кН |
Производим расчет при значении коэффициента положения центра тяжести C2=0,4 и соответствующему значение коэффициента отклонения реакций на ноже Kx=0,8.
| Kx= | 0,8 | Kx= | 0,8 | Kx= | 0,8 | Kx= | 0,8 | ||||
| C2= | 0,4 | C2= | 0,4 | C2= | 0,4 | C2= | 0,4 | ||||
| Rx= | 27,41971 | кН | Rx= | 45,27296 | кН | Rx= | 21,08603 | кН | Rx= | 20,08781 | кН |
| z2= | 44,45622 | кН | z2= | 42,77389 | кН | z2= | 45,05305 | кН | z2= | 45,14711 | кН |
| P2= | 26,67373 | кН | P2= | 25,66434 | кН | P2= | 27,03183 | кН | P2= | 27,08827 | кН |
| y2= | 1,054604 | кН | y2= | 1,741268 | кН | y2= | 0,811001 | кН | y2= | 0,772608 | кН |
| x2= | 26,69457 | кН | x2= | 25,72334 | кН | x2= | 27,04399 | кН | x2= | 27,09928 | кН |
| F= | 7,056 | кН | F= | 7,056 | кН | F= | 7,056 | кН | F= | 7,056 | кН |
| Rx'= | 19,63857 | кН | Rx'= | 18,66734 | кН | Rx'= | 19,98799 | кН | Rx'= | 20,04328 | кН |
| [Rx-Rx'] | 7,781142 | кН | [Rx-Rx'] | 26,60562 | кН | [Rx-Rx'] | 1,098041 | кН | [Rx-Rx'] | 0,044531 | кН |
| Rx"= | 45,27296 | кН | Rx"= | 21,08603 | кН | Rx"= | 20,08781 | кН | Rx"= | 20,04733 | кН |
| y1= | 8,266908 | кН | |||||||||
| z1= | 65,42216 | кН | |||||||||
| Q1= | 0,126363 | кН |
Производим расчет при значении коэффициента положения центра тяжести C2=0,5 и соответствующему значение коэффициента отклонения реакций на ноже Kx=1.
| Kx= | 1 | Kx= | 1 | Kx= | 1 | Kx= | 1 | ||||
| C2= | 0,5 | = | 0,5 | C2= | 0,5 | C2= | 0,5 | ||||
| Rx= | 33,58937 | кН | Rx= | 58,61291 | кН | Rx= | 29,11527 | кН | Rx= | 27,89457 | кН |
| z2= | 55,63485 | кН | z2= | 53,27686 | кН | z2= | 56,05645 | кН | z2= | 56,17147 | кН |
| P2= | 33,38091 | кН | P2= | 31,96612 | кН | P2= | 33,63387 | кН | P2= | 33,70288 | кН |
| y2= | 1,291899 | кН | y2= | 2,254343 | кН | y2= | 1,119818 | кН | y2= | 1,072868 | кН |
| x2= | 33,4059 | кН | x2= | 32,04551 | кН | x2= | 33,6525 | кН | x2= | 33,71996 | кН |
| F= | 5,88 | кН | F= | 5,88 | кН | F= | 5,88 | кН | F= | 5,88 | кН |
| Rx'= | 27,5259 | кН | Rx'= | 26,16551 | кН | Rx'= | 27,7725 | кН | Rx'= | 27,83996 | кН |
| [Rx-Rx'] | 6,063467 | кН | [Rx-Rx'] | 32,4474 | кН | [Rx-Rx'] | 1,342769 | кН | [Rx-Rx'] | 0,054618 | кН |
| Rx"= | 58,61291 | кН | Rx"= | 29,11527 | кН | Rx"= | 27,89457 | кН | Rx"= | 27,84492 | кН |
| y1= | 11,47969 | кН | |||||||||
| z1= | 51,66543 | кН | |||||||||
| Q1= | 0,222193 | кН |
Производим расчет при значении коэффициента положения центра тяжести C2=0,6 и соответствующему значение коэффициента отклонения реакций на ноже Kx=0,83.
| Kx= | 0,83 | Kx= | 0,83 | Kx= | 0,83 | Kx= | 0,83 | ||||
| C2= | 0,6 | C2= | 0,6 | C2= | 0,6 | C2= | 0,6 | ||||
| Rx= | 28,36116 | кН | Rx= | 61,12762 | кН | Rx= | 36,69065 | кН | Rx= | 35,68305 | кН |
| z2= | 67,88751 | кН | z2= | 64,7999 | кН | z2= | 67,10261 | кН | z2= | 67,19756 | кН |
| P2= | 40,7325 | кН | P2= | 38,87994 | кН | P2= | 40,26157 | кН | P2= | 40,31854 | кН |
| y2= | 1,090814 | кН | y2= | 2,351062 | кН | y2= | 1,411179 | кН | y2= | 1,372425 | кН |
| x2= | 40,74711 | кН | x2= | 38,95096 | кН | x2= | 40,28629 | кН | x2= | 40,34189 | кН |
| F= | 4,704 | кН | F= | 4,704 | кН | F= | 4,704 | кН | F= | 4,704 | кН |
| Rx'= | 36,04311 | кН | Rx'= | 34,24696 | кН | Rx'= | 35,58229 | кН | Rx'= | 35,63789 | кН |
| [Rx-Rx'] | -7,68195 | кН | [Rx-Rx'] | 26,88066 | кН | [Rx-Rx'] | 1,108364 | кН | [Rx-Rx'] | 0,045164 | кН |
| Rx"= | 61,12762 | кН | Rx"= | 36,69065 | кН | Rx"= | 35,68305 | кН | Rx"= | 35,64199 | кН |
| y1= | 14,68495 | кН |
Производим расчет при значении коэффициента положения центра тяжести C2=0,7 и соответствующему значение коэффициента отклонения реакций на ноже Kx=0,58.
| Kx= | 0,58 | Kx= | 0,58 | Kx= | 0,58 | Kx= | 0,58 | |||||||||||||||
| C2= | 0,7 | C2= | 0,7 | C2= | 0,7 | C2= | 0,7 | |||||||||||||||
| Rx= | 20,33566 | кН | Rx= | 60,99074 | кН | Rx= | 44,15873 | кН | Rx= | 43,46723 | кН | |||||||||||
| z2= | 80,40376 | кН | z2= | 76,5728 | кН | z2= | 78,15889 | кН | z2= | 78,22405 | кН | |||||||||||
| P2= | 48,24225 | кН | P2= | 45,94368 | кН | P2= | 46,89533 | кН | P2= | 46,93443 | кН | |||||||||||
| y2= | 0,782141 | кН | y2= | 2,345798 | кН | y2= | 1,698413 | кН | y2= | 1,671816 | кН | |||||||||||
| x2= | 48,24859 | кН | x2= | 46,00352 | кН | x2= | 46,92608 | кН | x2= | 46,9642 | кН | |||||||||||
| F= | 3,528 | кН | F= | 3,528 | кН | F= | 3,528 | кН | F= | 3,528 | кН | |||||||||||
| Rx'= | 44,72059 | кН | Rx'= | 42,47552 | кН | Rx'= | 43,39808 | кН | Rx'= | 43,4362 | кН | |||||||||||
| [Rx-Rx'] | -24,3849 | кН | [Rx-Rx'] | 18,51522 | кН | [Rx-Rx'] | 0,760647 | кН | [Rx-Rx'] | 0,031033 | кН | |||||||||||
| Rx"= | 60,99074 | кН | Rx"= | 44,15873 | кН | Rx"= | 43,46723 | кН | Rx"= | 43,43902 | кН | |||||||||||
| y1= | 17,88844 | кН | ||||||||||||||||||||
| z1= | 24,16242 | кН | ||||||||||||||||||||
| Q1= | 0,740341 | кН | ||||||||||||||||||||
| Второй алгоритм | ||||||||||||||||||||||
| z1= | 35,28 | кН | z1= | 25,90745 | кН | |||||||||||||||||
| Rx'= | 36,622 | кН | Rx'= | 36,622 | кН | |||||||||||||||||
| [Rx-Rx'] | 6,845233 | кН | [Rx-Rx'] | 0,022542 | кН | |||||||||||||||||
| Rx"= | 36,64454 | кН | Rx"= | 21,58955 | кН | |||||||||||||||||
Производим расчет при значении коэффициента положения центра тяжести C2=0,8 и соответствующему значение коэффициента отклонения реакций на ноже Kx=0,28.
| Kx= | 0,28 | Kx= | 0,28 | Kx= | 0,28 | |||
| C2= | 0,8 | C2= | 0,8 | C2= | 0,8 | |||
| Rx= | 10,13447 | кН | Rx= | 58,79299 | кН | Rx= | 51,54485 | кН |
| z2= | 93,12502 | кН | z2= | 88,53989 | кН | z2= | 89,22289 | кН |
| P2= | 55,87501 | кН | P2= | 53,12393 | кН | P2= | 53,53373 | кН |
| y2= | 0,389787 | кН | y2= | 2,261269 | кН | y2= | 1,982494 | кН |
| x2= | 55,87637 | кН | x2= | 53,17204 | кН | x2= | 53,57043 | кН |
| F= | 2,352 | кН | F= | 2,352 | кН | F= | 2,352 | кН |
| Rx'= | 53,52437 | кН | Rx'= | 50,82004 | кН | Rx'= | 51,21843 | кН |
| [Rx-Rx'] | -43,3899 | кН | [Rx-Rx'] | 7,972954 | кН | [Rx-Rx'] | 0,326424 | кН |
| Rx"= | 58,79299 | кН | Rx"= | 51,54485 | кН | Rx"= | 51,2481 | кН |
| y1= | 21,21269 | кН | ||||||
| z1= | 10,33641 | кН | ||||||
| Q1= | 2,052229 | кН | ||||||
| Второй алгоритм | ||||||||
| z1= | 23,52 | кН | z1= | 16,30966 | кН | |||
| Rx'= | 43,42755 | кН | Rx'= | 43,42755 | кН | |||
| [Rx-Rx'] | 8,1173 | кН | [Rx-Rx'] | -15,2367 | кН | |||
| Rx"= | 28,19081 | кН | Rx"= | 13,59138 | кН | |||
Производим расчет при значении коэффициента положения центра тяжести C2=0,9 и соответствующему значение коэффициента отклонения реакций на ноже Kx=0.
| Kx= | 0 | |
| C2= | 0,9 | |
| Rx= | 0 | кН |
| z2= | 105,84 | кН |
| P2= | 63,504 | кН |
| y2= | 0 | кН |
| x2= | 63,504 | кН |
| F= | 1,176 | кН |
| Rx'= | 62,328 | кН |
| [Rx-Rx'] | -62,328 | кН |
| Rx"= | 56,66182 | кН |
| y1= | 0 | кН |
| z1= | 11,76 | кН |
| Q1= | 0 | кН |
В результате данных полученных при расчете строим график зависимости грунта от положения центра тяжести.
