- потери сжатого воздуха из-за утечек воздуха во внешней пневмо сети, м3/мин;
, м3/мин 5.2
где а – величина удельных потерь сжатого воздуха отнесенная к единице длины воздухопровода, м3/мин, а=0,005 м3/мин;
- эквивалентная длина внешней сети
, м;
- величина удельных утечек сж. воздуха в узлах подключения ответвлений пневмо сети,
=0,4; m – количество узлов подключения пневмопотребителей, по схеме.
, м
м3/мин
, м3/мин
Для выбора компрессора принимают расчетную производительность компрессора.
Выбор типа компрессора для стационарных компрессорных станций обычно производится на основе технико-экономического сравнения вариантов. Специальными исследованиями установлено, что при производительности станции 1000 и более м3/мин целесообразны центробежные компрессоры К-500-61-2.
Принимаем 2 компрессора К-250-61-2. и 2 поршневых компрессора 4М10-100/8, для работы в период минимального потребления сжатого воздуха, т.е. ступенчатого регулирования.
Техническая характеристика компрессоров приведена в таблице 5.2
Таблица 5.2
Техническая характеристика компрессоров 4М10-100/8 и К-500-61-2
| Параметры | Значение | |
| 4М10-100/8 | К-500-61-2 | |
| Производительность, м3/мин | 100 | 525 |
| Абсолютное давление, бар: - на всасывание - на нагнетание | 1 9 | |
| Частота вращения вала, мин-1 | 500 | 7636 |
| Мощность компрессора, кВт | 540 | 2030 |
| Расход масла, г/ч | 250 | - |
| Электродвигатель - марка - мощность, кВт - напряжение, В | СДК2-17-26-12К 630 6000 | СТМ-3500-2 3500 6000 |
Определение избыточного давления сжатого воздуха на выходе из компрессорной станции и расчет пневмосети рудника
Давление определяется из условия нормальной работы наиболее удаленного потребителя
, МПа 5.3
- относительные потери давления сжатого воздуха при движении к самому удаленному источнику;
- давление сжатого воздуха у самого удаленного потребителя,
=0,5МПа.
5.4
- относительные удельные потери;
- длина труб до наиболее удаленного участка
Расчет ведем в табличной форме
| № уч | Q, м3/мин | Lтр | L | | | | | dтр | dтр по ГОСТ |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 9-8 | 57,12 | 100 | 1608 | 0,00009328 | 0,009328358 | 0,50007861 | 0,509407 | 151,1572 | 160 |
| 11-8 | 57,12 | 100 | 1608 | 0,00009328 | 0,009328358 | 0,50007861 | 0,509407 | 151,1572 | 160 |
| 10-8 | 57,12 | 100 | 1608 | 0,00009328 | 0,009328358 | 0,50007861 | 0,509407 | 151,1572 | 160 |
| 12-7 | 57,12 | 100 | 1608 | 0,00009328 | 0,009328358 | 0,50007861 | 0,509407 | 151,1572 | 160 |
| 13-7 | 57,12 | 100 | 1608 | 0,00009328 | 0,009328358 | 0,50007861 | 0,509407 | 151,1572 | 160 |
| 15-6 | 57,12 | 100 | 1608 | 0,00009328 | 0,009328358 | 0,50007861 | 0,509407 | 151,1572 | 160 |
| 14-6 | 57,12 | 100 | 1608 | 0,00009328 | 0,009328358 | 0,50007861 | 0,509407 | 151,1572 | 160 |
| 3-2 | 41,17 | 100 | 1608 | 0,00009328 | 0,009328358 | 0,50007861 | 0,509407 | 128,3199 | 130 |
| 20-5 | 57,12 | 100 | 1608 | 0,00009328 | 0,009328358 | 0,50007861 | 0,509407 | 151,1572 | 160 |
| 19-5 | 57,12 | 100 | 1608 | 0,00009328 | 0,009328358 | 0,50007861 | 0,509407 | 151,1572 | 160 |
| 18-5 | 57,12 | 100 | 1608 | 0,00009328 | 0,009328358 | 0,50007861 | 0,509407 | 151,1572 | 160 |
| 16-4 | 57,12 | 100 | 1608 | 0,00009328 | 0,009328358 | 0,50007861 | 0,509407 | 151,1572 | 160 |
| 17-4 | 57,12 | 100 | 1608 | 0,00009328 | 0,009328358 | 0,50007861 | 0,509407 | 151,1572 | 160 |
| 8-7 | 171,36 | 200 | 1608 | 0,00009328 | 0,018656716 | 0,50007861 | 0,518735 | 261,812 | 270 |
| 7-6 | 285,61 | 250 | 1608 | 0,00009328 | 0,023320896 | 0,50007861 | 0,5234 | 337,9978 | 350 |
| 6-2 | 399,85 | 250 | 1608 | 0,00009328 | 0,023320896 | 0,50007861 | 0,5234 | 399,9244 | 400 |
| 5-4 | 514,09 | 300 | 1608 | 0,00009328 | 0,027985075 | 0,50007861 | 0,528064 | 453,4716 | 460 |
| 4-2 | 628,33 | 350 | 1608 | 0,00009328 | 0,032649254 | 0,50007861 | 0,532728 | 501,3317 | 520 |
| 2-1 | 1069,35 | 440 | 1608 | 0,00009328 | 0,041044776 | 0,50007861 | 0,541123 | 654,0176 | 660 |
6. Эксплуатационный расчет подъемной установки
6.1 Обоснование и выбор схемы подъема полезного ископаемого
Для подъема полезного ископаемого по главному стволу наиболее эффективным является двухсосудный подъем, т.к. цикл подъема полезного ископаемого в 2 раза короче, чем при однососудном подъеме, т.е. увеличивается производительность подъема.
Подъем полезного ископаемого отдают предпочтение в скипах, т.к. они является более производительным, чем подъем в клетях. Подъем полезного ископаемого в клетях подразумевает выдачу руды в вагонетках, т.к. максимальный объем вагонетки, который помещается в клетях, для подъема равен 3 м3. Следовательно, такой подъем не может обеспечить необходимую производительность. Бадьевой подъем не применяется, т.к. он является проходческим оборудованием, а не эксплуатационным.
Принимаем многоканатную подъемную установку, т.к. они применяются на большегрузных подъемных установках.

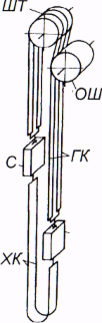

1 - шкив трения
2 - огибающий канат
3 - головной канат
