Далее находим:

(40)

где b – число трубок по диагонали периферийного шестиугольника.

В случае поперечного движения среды степень заполнения сечения трубками

(41)

Обычно в теплообменных аппаратах .

Число ходов определяется на основании соотношения:

(42)

либо также

(43)

При этом количество перегородок

(44)

В большой группе парожидкостных теплообменных аппаратов, где в межтрубное пространство поступает газ, установки перегородок в межтрубном пространстве обычно не требуется.

2. Расчет аппарата для конкретных данных

В этой главе подробно рассмотрен расчет воздухоподогревателя для исходных данных.

3.1 Расчет проточной части трубного пространства

В трубном пространстве движется вода.

Примем конечную температуру охлаждения дымовых газов 300 ºС. Тогда температурная схема будет иметь вид:

Так как отношение , то среднюю разность температур найдем по формуле (12):

Среднюю температуру воздуха найдем по формуле (14):

Среднюю температуру дымовых газов найдем по формуле (15):

Тогда средний расход передаваемого тепла будет равен:

где средняя удельная теплоемкость воздуха с_в = 1,02 кДж / кг · К при t =145 ºC [5].

Суммарный коэффициент теплоотдачи определяем по формуле (2). Для этого найдем все входящие в него составляющие по формулам (3) - (11):

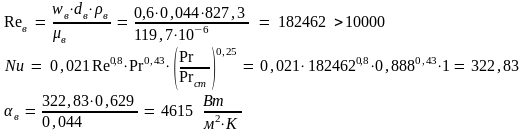

Для воздуха [5] ρ = 827,3 кг / м³ ; μ = 119,7 ·10^-6 Па · с; λ = 0,629 Вт /м·К; Pr = 0,888.

Степень черноты дымовых газов найдем по соотношению (7). Для этого необходимо найти степени черноты углекислого газа и паров воды.

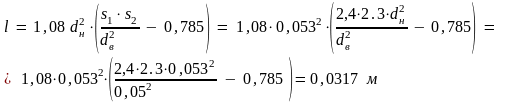

Длина пути луча равна

здесь s₁ = 2,4d_н и s₂ = 2,3d_н рекомендованы нормалями Главхиммаша при диаметре трубок d = 53 / 50мм.

Далее находим

Тогда по номограммам [3] этим значениям соответствует:

Значит, согласно уравнению (7) степень черноты дымовых газов будет равна

Степень черноты поверхности теплообменника найдем по соотношению (9). Из [2] для окисленной стали среднее значение степени черноты .

Приняв температуру стенки равной температуре остывших газов, можно записать:

Тогда коэффициент теплоотдачи для дымовых газов, передаваемых тепло излучением, будет равен

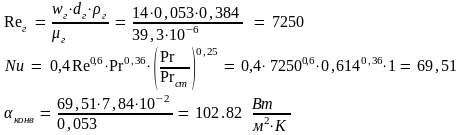

Найдем конвективную составляющую коэффициента теплоотдачи газа.

Для дымовых газов [5] ρ = 0,384 кг / м³ ; μ = 39,3 ·10^-6 Па · с; λ = 7,84 · 10^-2 Вт /м·К; Pr = 0,614.

Тогда найдем суммарный коэффициент теплоотдачи для дымовых газов

Термическое сопротивление стальной стенки и загрязнений равно:

где из [2] для стальной стенки ; .

Значит, коэффициент теплопередачи будет равен:

Площадь поверхности теплообмена аппарата будет равна:

Принимаем площадь поверхности теплообмена аппарата равную 1000 м².

Тогда количество тепла, переданного конвекцией и излучением, найдем по уравнению (1):

Площадь сечения трубок трубного пространства определим по формуле (20):

Число трубок по формуле (21) составит:

Принимаем число трубок в соответствии с рекомендациями нормалей Главхиммаша равное n = 174.

Расчетная длина трубок в соответствии с (18) равна:

4. Проверочный расчет

Для поддержания теплового баланса в системе необходимо выполнение следующего равенства:

Получаем

Погрешность вычислений составляет

Значит, конечной температурой дымовых газов при расчете воздухопод

5. Результаты расчета

Задавшись выше целью работы, были решены следующие задачи:

1. Рассчитана проточная часть трубного пространства.

Приняв конечную температуру дымовых газов 300 ºС, получили:

а) среднюю разность температур ;

б) среднюю температуру воздуха ;

в) среднюю температуру дымовых газов ;

г) средний расход передаваемого тепла ;

д) площадь поверхности теплообмена аппарата ;

е) площадь сечения трубок трубного пространства ;

ж) число трубок трубного пространства n = 174;

з) длина трубок трубного пространства

2) Рассчитана теплопередача лучеиспусканием.

а) Суммарный коэффициент теплоотдачи лучеиспусканием и конвекцией для дымовых газов ;

б) Количество тепла, переходящего от более нагретого тела к менее нагретому посредством лучеиспускания и конвекции равно .

3) Расчет воздухоподогревателя вычислен с погрешностью .

6. Анализ результатов счета

Проверочный расчет показал, что в системе соблюден тепловой баланс. А значит, с учетом погрешности, расчет выполнен верно.
