режим движения жидкости характеризуют числом Рейнольса

т.к. Re>2320 тип движения жидкости ламинарный

Коэффициент Дарси определяется в зависимости от режима движения жидкости. При ламинарном режиме определяем по формуле Блазиуса

Потери гидродинамического напора или давления определяются формулой Дарси-Вейсбаха.

Коэффициент местного сопротивления выбираем по табл.5 из Методического пособия по выполнению курсовых работ по дисциплинам "Гидравлика, гидравлические машины и гидропривод"

потери давления определяются как сумма потерь по длине и в местных сопротивлениях

Построение напорной, пьезометрической линий

Для наглядного представления гидравлических явлений в напорных трубопроводах, а также для некоторых расчетов строят напорную, пьезометрическую и геометрическую линии. Напорная линия графически представляет изменение полной удельной энергии жидкости направлении ее движения, пьезометрическая линия -потенциальной удельной энергии, а геометрическая -взаимное расположение живых сечений по вертикали.

Для построение напорной, пьезометрической линии используем данные расчетов:

Расчет ударного повышения давления

При мгновенном перекрытии живого сечения трубопровода в нем резко повышается давление, это явление прямого гидравлического удара, при постепенном перекрытии живого сечения трубопровода возникает не прямой гидравлический удар. Повышение давления при прямом гидравлическом ударе определяется формулой Жуковского:

,

где Еж – модуль упругости жидкости,

Еn – модуль упругость материала,

δ - толщина стенки трубопровода

ρ =900 кг/м3;

υ =5 м/с;

Еж =1305 Па;

Еn =2·105·106 Па;

δ =0,002 м

Подбор оборудования

В моей гидросистеме работают следующие оборудования:

Насос

Насосами называются машины для создания напорного потока жидкой среды. Этот поток создается в результате силового воздействия на жидкость в рабочей камере насоса.

По характеру силового действия, различают насосы динамические и объемные. В динамическом насосе силовое воздействие на жидкость осуществляется в проточной камере, постоянно сообщающейся со входом и выходом насоса. В объемном насосе силовое воздействие происходит в рабочей камере, периодически изменяющей свой объем и попеременно сообщающейся со входом и выходом насоса.

К динамическим относятся:

1) лопастные: а) центробежные б) осевые

2) электромагнитные

3) насосы трения: а) вихревые б) шнековые в) дисковые г) струйные и др.

К объемным относятся:

1) возвратно поступательные: а) поршневые и плунжерные б) диафрагментальные

2) крыльчатые

3) роторные: а) роторно – вращательные б) роторно – поступательные

Шестеренный насос

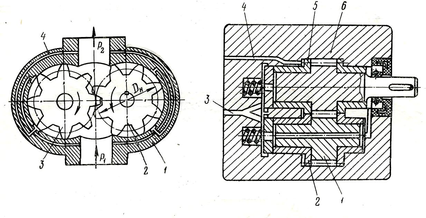

Шестеренные насосы выполняются с шестернями внешнего и внутреннего зацепления. Наибольшее распространение имеют насосы с шестернями внешнего зацепления. На рис. 1 приведена схема такого насоса. Он состоит из двух одинаковых шестерен — ведущей 2 и ведомой 3, помещенных в плотно охватывающем их корпусе — статоре /. При вращении шестерен в направлении, указанном стрелками, жидкость, заполняющая впадины между зубьями, переносится из полости всасывания в полость нагнетания. Вследствие разности давлений (P2>P1) шестерни подвержены воздействию радиальных сил, которые могут привести к заклиниванию роторов. Для уравновешивания последних в корпусе насосов иногда устраивают разгрузочные каналы 4. Такие же каналы могут быть выполнены и в самих роторах.

Рис 1

Фильтр

Фильтр – это отделитель твердых частиц, в котором очистка происходит при прохождении рабочей жидкости через фильтрующий элемент. В зависимости от конструкции фильтрующего элемента фильтры бывают: щелевые, в которых очистка происходит при прохождении рабочей жидкости через щели фильтрующего элемента; сетчатые, в которых очистка происходит при прохождении рабочей жидкости через ячейки сетки; пористые, в которых очистка происходит при прохождении рабочей жидкости через поры фильтрующего элемента, например через поры керамических, металлокерамических и бумажных элементов.

На рис. 2 показана схема щелевого (пластинчатого) фильтра типа Г41, 1 – пластины, 2 – вал, 3 - промежуточная пластина, 4 – ось, 5 – скребки.

Рис.2

Гидроцилиндр

Гидроцилиндры являются простейшими гидродвигателями, которые применяются в качестве исполнительных механизмов гидроприводов различных машин и механизмов с поступательным движением выходного звена. По принципу действия и конструкции гидроцилиндры весьма разнообразны, и применение того или иного типа гидроцилиндра диктуется конкретными условиями работы, назначением и конструкцией той машины, в которой он используется.

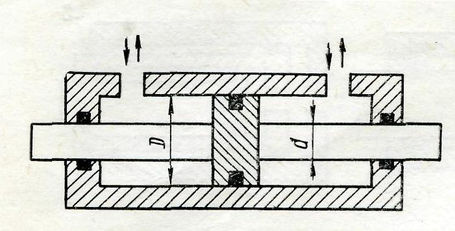

Поршневой гидроцилиндр с двусторонним штоком, в котором шток расположен по обе стороны поршня рис 3.

Гидроцилиндры с двусторонним штоком применяются в тех случаях, когда необходимо в обычной схеме подключения гидролинии получить одинаковое усилие и одинаковую скорость при движении штока в обоих направлениях. Однако такие гидроцилиндры увеличивают габариты машины, так как шток выходит по обе стороны корпуса, и более сложны в изготовлении, так как приходится выдерживать строгую концентричность (соосность) нескольких поверхностей: внутренней корпуса, внешней поршня и штока.

Рис 3

Гидрораспределитель

Гидрораспределитель – гидроаппарат, предназначенный для изменения направления потока рабочей жидкости в двух или более гидролиниях в результате внешнего управляющего воздействия.

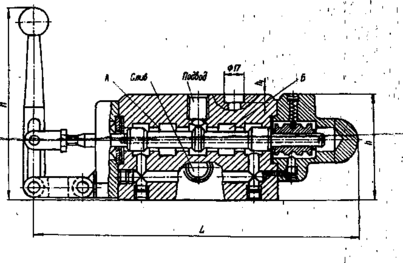

Гидрораспределитель типа З74 – 14, предназначенного для реверсирования движения рабочих органов станков или других машин с помощью ручного управления. При среднем фиксированном положении обе полости гидродвигателя А и Б и напорная линия соединены с баком. В левом или правом фиксированном положении одна из полостей отсекается от напорной линии и соединяется со сливом, а другая отсекается от слива и соединяется с напорной линией. Гидрораспределители работают на минеральных маслах вязкостью 10 – 60 сСт при температуре до 50 С.

Рис 4

Дроссель регулируемый

Гидродроссель – это регулирующий гидроаппарат неклапанного действия, представляющий специальное местное гидравлическое сопротивление, предназначенное для снижения давления в потоке рабочей жидкости, проходящей через него.

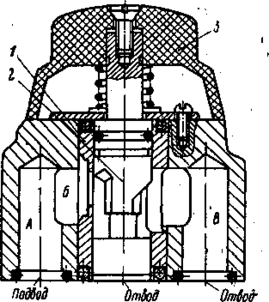

Для регулирования скорости перемещения рабочих органов станков и других машин путем изменения расхода рабочей жидкости используют регулируемые гидродроссели двух типов: крановые и золотниковые. На рис. 5 представлена схема кранового дросселя типа Г77 – 3. 1 – втулка, 2 – пробка, 3 – рукоятка, А Б В – отверстия.

Рис. 5

Клапан предохранительный

Гидроклапаном называется гидроаппарат, в котором степень открытия проходного сечения (положение запорно-регулирующего органа) изменяется под воздействием напора рабочей жидкости, проходящей через него, Гидроклапаны бывают регулирующие и направляющие. К регулирующим в первую очередь относятся клапаны давления, предназначенные для регулирования давления в потоке рабочей жидкости.

Предохранительный клапан предохраняет систему от давления, превышающего допустимое.

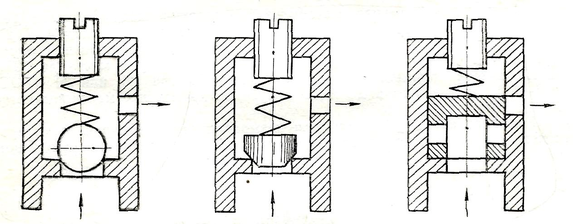

Принцип действия всех напорных клапанов одинаков и основан на уравновешивании силы давления рабочей жидкости, действующей на клапан, усилием пружины или другим противодействующим устройством, рис 6.

Рис 6
